הליקויל בתקני תעופה וביטחון: מדריך הנדסי לאינסרטים MS21209 ו-MA3279, נעילה עצמית וטבלת מק״טים

מאת Simple Web · פורסם 28.09.2026

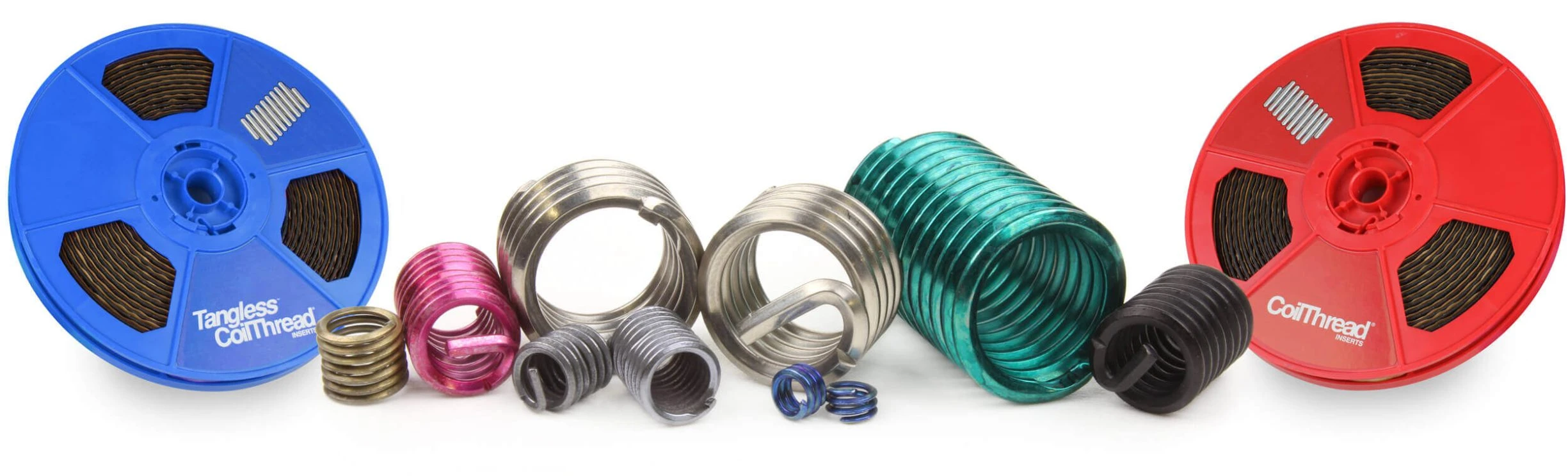

הצורך ההנדסי באינסרטים תעופתיים בעלי נעילה עצמית (Screw-Locking)

במערכות תעופתיות, ביטחוניות ואלקטרו-אופטיות מודרניות, רוב המארזים והמכלולים המבניים מיוצרים מסגסוגות אלומיניום קלות משקל כגון 6061-T6 ו-7075-T73, או מסגסוגות מגנזיום. למרות היתרונות המבניים של מתכות אלה מבחינת יחס חוזק למשקל, חוזק הגזירה שלהן נמוך משמעותית מזה של פלדות מבניות או סגסוגות טיטניום. הברזה ישירה בחומר האם הרך חושפת את התבריג לשחיקה מתמדת, שחיקת פסיעות בעת פירוק והרכבה חוזרים, וסכנת גזירה מוחלטת תחת עומסי הידוק גבוהים.

כפי שהוסבר בפירוט בתוך המדריך המלא להליקויל וכן בתוך מדריך הבחירה בין סוגי אינסרטים לתעשייה, אינסרטים ספירליים (Wire Thread Inserts) מפזרים את עומסי ההידוק לאורך כל שטח התבריג ומגדילים את שטח המגע האפקטיבי בחומר האם. אולם בתנאי שירות תעופתיים, החשופים לרעידות הרמוניות מתמשכות ולזעזועים דינמיים חריפים, אינסרט סטנדרטי מסוג מעבר חופשי (Free-Running) אינו מספק הגנה מפני שחרור הבורג עצמו, ומחייב שימוש באמצעי אבטחה חיצוניים.

כדי לתת מענה לאתגר זה, פותחו תקנים תעופתיים צבאיים לאינסרטים בעלי מנגנון נעילה עצמית פנימי (Screw-Locking / Self-Locking). המובילים שבהם הם תקן MS21209 (שהוגדר במקור תחת MIL-I-8846 ומנוהל כיום כתקן NASM21209) עבור תבריגים אינצ׳יים, ותקן MA3279 (יחד עם MA3329) עבור תבריגים מטריים תעופתיים. אינסרטים אלה משלבים את יתרונות המשקל והנפח המזעריים של סליל חוט, יחד עם מנגנון בלימה מובנה המונע את שחרור הבורג גם ברעידות קיצוניות ביותר.

מנגנון הנעילה הפנימי: גיאומטריית הכריכות הפוליגונליות ועמידות ברעידות

מנגנון הנעילה של אינסרטים מסדרת MS21209 מבוסס על הנדסת גמישות מתקדמת של חוט הפלדה. בניגוד לאינסרט Free-Running שבו כל הכריכות עגולות לחלוטין ומתאימות במדויק לפרופיל התבריג, באינסרט מסוג Screw-Locking אחת או יותר מהכריכות המרכזיות מעוצבות בגיאומטריה פוליגונלית (Polygonal Grip Coils) – בעלת קטעים ישרים או זוויות קלות הנוטות פנימה לעבר מרכז התבריג.

בעת הברגת הבורג לתוך האינסרט, הקטעים הישרים של הכריכות הפוליגונליות נדחקים כלפי חוץ על ידי תבריג הזכר של הבורג. התנגדות זו יוצרת לחץ רדיאלי חזק ומומנט בלימה שיורי קבוע (Prevailing Torque) לאורך שטח המגע של התבריג. הבורג ננעל במקומו באופן מכני ואינו מסוגל להסתובב בחופשיות, גם כאשר מתח ההידוק הראשוני (Preload) יורד לחלוטין כתוצאה מהרפיה תרמית או שקיעת חומרים.

אינסרטים אלה נבדקים ומאושרים לפי תקן הבדיקה התעופתי המחמיר NASM33537 ובדיקות רעידות דינמיות לפי MIL-STD-1312. היתרון ההנדסי המרכזי של מנגנון זה הוא ביטול הצורך בשימוש בדסקיות נעילה קפיציות, פינים פצילים, חוט אבטחה (Safety Wire) או דבקי נעילה כימיים (כגון לוקטייט), אשר נוטים להתפורר בטמפרטורות גבוהות ומזהמים חדרים נקיים ומכלולים אופטיים.

תקן צבאי MS21209 (NASM21209): מפרט טכני, סגסוגות ותצורות אינצ׳יות

תקן MS21209 מכסה אינסרטים ספירליים בעלי נעילה עצמית במערכת המידות האינצ׳ית, הן עבור תבריגים גסים (UNC) והן עבור תבריגים עדינים (UNF). התקן מפרט דרישות מטלורגיות מחמירות, רדיוסים מבוקרים של חוט הפלדה למניעת ריכוזי מאמצים, ותהליכי פסיבציה תקניים המונעים קורוזיה גלוונית בין האינסרט לסגסוגת האלומיניום.

האינסרטים מיוצרים במספר סגסוגות בהתאם לסביבת העבודה המבצעית:

• פלדת אל-חלד CRES 304 (AMS 7245): החומר הסטנדרטי עבור מרבית היישומים הצבאיים והתעופתיים. מתאפיין בעמידות מצוינת בקורוזיה, חוזק מתיחה גבוה של מעל 200,000 PSI, וטווח טמפרטורות עבודה רציף של עד 427 מעלות צלזיוס (800 מעלות פרנהייט).
• אינקונל X-750 (AMS 5698 / AMS 5699): סגסוגת על מבוססת ניקל המיועדת לסביבות טמפרטורה גבוהה של עד 650 מעלות צלזיוס (1200 מעלות פרנהייט), כגון אזורי מנועי סילון, מבערי טילים ומערכות פליטה תעופתיות. הסגסוגת שומרת על תכונות הקפיציות והנעילה גם בחום קיצוני ואינה מגנטית.
• ברונזה זרחנית (Phosphor Bronze – AMS 7247): מיועדת למערכות אלקטרוניות רגישות, מכ״מים ומכלולים הדורשים מוליכות חשמלית גבוהה, חוסר מגנטיות מוחלט ועמידות בפני שחיקה חשמלית.

מבנה המק״ט של MS21209 בנוי בצורה שיטתית המאפשרת זיהוי מיידי של המאפיינים: הקידומת MS21209, סימול החומר (C עבור CRES, E עבור Inconel), סימול הפסיעה (F עבור UNF עדין, C עבור UNC גס), מספר התבריג (קוטר הבורג), ואורך האינסרט המוגדר במכפלות של קוטר ההברגה הנומינלי (1.0D, 1.5D, 2.0D, 2.5D ו-3.0D). סיומות ייעודיות כגון L או P מציינות ציפוי סיכוך יבש (Dry Film Lube) על בסיס מוליבדנום דיסולפיד (MoS2), המונע התגרדות (Galling) בעת הברגת ברגי נירוסטה וטיטניום.

טבלת מק״טים נבחרים מסדרת MS21209 האינצ׳ית בקטלוג דרטק

דרטק טכנולוגיות מחזיקה מלאי נרחב של אינסרטים מסדרת MS21209 המאושרים לתעשיות הביטחוניות והתעופתיות, בצירוף תעודות איכות מקוריות (CoC) ועקיבות אצווה מלאה. להלן מק״טים נבחרים מתצורות UNF (תבריג עדין) ו-UNC (תבריג גס) הזמינים להזמנה ישירה ומקושרים לדפי המוצר באתר:

• MS21209F8-30: אינסרט ננעל 1/2-20 UNF באורך 3.0D מפלדת אל-חלד: דף מוצר MS21209F8-30, וכן דגמי MS21209F8-20 (באורך 2.0D) ו-MS21209F8-15 (באורך 1.5D).
• MS21209F7-30: אינסרט ננעל 7/16-20 UNF באורך 3.0D: דף מוצר MS21209F7-30 ודגם MS21209F7-20.
• MS21209F6-30: אינסרט ננעל 3/8-24 UNF באורך 3.0D: דף מוצר MS21209F6-30 ודגם MS21209F6-20.
• MS21209F5-30: אינסרט ננעל 5/16-24 UNF באורך 3.0D: דף מוצר MS21209F5-30 ודגם MS21209F5-20.
• MS21209F4-30: אינסרט ננעל 1/4-28 UNF באורך 3.0D: דף מוצר MS21209F4-30 ודגם MS21209F4-20.
• MS21209F1-30: אינסרט ננעל 10-32 UNF באורך 3.0D: דף מוצר MS21209F1-30 ודגם MS21209F1-20.
• סדרת UNC גסה: אינסרטים ננעלים בתבריגים גסים: דגמי MS21209C8-20 (1/2-13), MS21209C7-20 (7/16-14), MS21209C6-20 (3/8-16), MS21209C5-20 (5/16-18), MS21209C4-20 (1/4-20), ו-MS21209C1-20 (10-24).

תקן MA3279: אינסרטים ספירליים מטריים לתעופה ואלקטרוניקה מוקשחת

בעוד שפרויקטים צבאיים קלאסיים המבוססים על תקנים אמריקאיים עושים שימוש נרחב בתבריגים אינצ׳יים, מרבית התעשיות המתקדמות בישראל – כולל חברות מל״טים, לוויינות אזרחית וביטחונית, מערכות מכ״ם ואלקטרו-אופטיקה – מתכננות כיום במערכת מטרית. עבור תבריגים אלה פותח תקן MA3279 (יחד עם מפרטי הרכש MA1565 וממדי ההרכבה MA1567).

תקן MA3279 מגדיר אינסרטים ספירליים מטריים מפלדת אל-חלד CRES ללא ציפוי (Uncoated), בעלי לשונית התקנה (Tanged). אינסרטים אלה מיועדים לעבודה בתוך קדחי תבריג STI מטריים, ומספקים תאימות מלאה לברגים בדרגות איכות A2-70, A4-80 וברגי סגסוגת תעופתיים. כפי שמתואר בהרחבה בתוך מדריך קשיחים לתעשייה ולזיווד אלקטרוני, השימוש באינסרטים מטריים תקניים מבטיח עמידות בפני שליפה ומונע את הצורך בהגדלת עובי הדופן של המארז.

עבור יישומים הדורשים נעילה עצמית במערכת המטרית, התקן המקביל הינו MA3329 (או MA3330 עם סיכוך יבש). אינסרטים אלה כוללים כריכות נעילה פוליגונליות מדויקות המותאמות לפסיעות המטריות התקניות מ-M2.5 ועד M12 ומעלה, ומספקים ביצועי בלימה זהים לאלה של סדרת MS21209.

טבלת מק״טים נבחרים מסדרת MA3279 המטרית בקטלוג דרטק

סדרת MA3279 בקטלוג דרטק מכסה את כל מגוון הקטרים והפסיעות המטריות הנפוצות בתעשייה, באורכים שונים מ-1.0D ועד 3.0D. להלן מק״טים מטריים מובילים המקושרים ישירות לעמודי המוצר באתר:

• MA3279-108 / 158 / 208 (M8x1): אינסרטים מטריים לתבריג M8x1 עדין: דגמי MA3279-108 (1.0D), MA3279-158 (1.5D), ו-MA3279-208 (2.0D).
• MA3279-109 / 209 (M8x1.25): אינסרטים מטריים לתבריג M8x1.25 סטנדרטי: דגם MA3279-109 (1.0D) ודגם MA3279-209 (2.0D).
• MA3279-106 / 156 / 206 (M6x1): אינסרטים מטריים לתבריג M6x1 הנפוץ ביותר בזיווד תעופתי: דגמי MA3279-106 (1.0D), MA3279-156 (1.5D), ו-MA3279-206 (2.0D).
• MA3279-105 / 155 / 205 (M5x0.8): אינסרטים מטריים לתבריג M5x0.8: דגמי MA3279-105 (1.0D), MA3279-155 (1.5D), ו-MA3279-205 (2.0D).
• MA3279-104 / 154 / 204 (M4x0.7): אינסרטים מטריים קומפקטיים לתבריג M4x0.7: דגמי MA3279-104 (1.0D), MA3279-154 (1.5D), ו-MA3279-204 (2.0D).
• MA3279-103 / 153 / 203 (M3x0.5): אינסרטים זעירים לתבריג M3x0.5 עבור כרטיסים אלקטרוניים ומארזים צפופים: דגמי MA3279-103 (1.0D), MA3279-153 (1.5D), ו-MA3279-203 (2.0D).

אינסרטים עם לשונית (Tanged) מול אינסרטים ללא לשונית (Tangless – NAS1130)

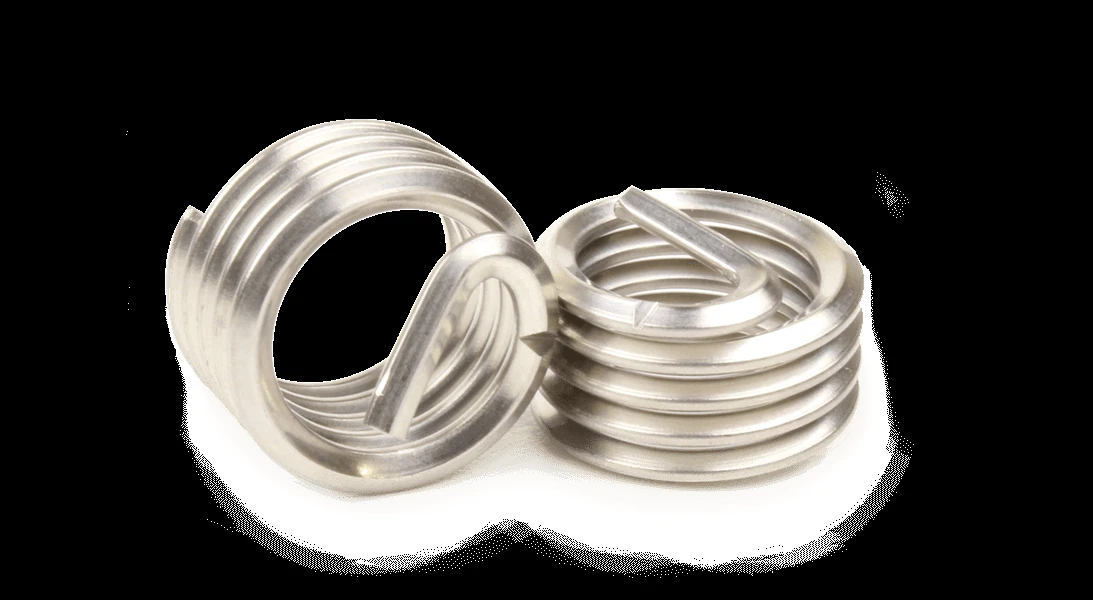

האינסרטים מסדרות MS21209 ו-MA3279 מיוצרים בתצורת Tanged מסורתית, הכוללת לשונית החדרת חוט בקצה התחתון של הסליל. הלשונית מאפשרת לכלי ההתקנה להפעיל מומנט סיבוב ולהבריג את האינסרט לתוך הקדח. לאחר שהאינסרט מגיע למיקומו המדויק, יש צורך לשבור את הלשונית באמצעות כלי שבירה ייעודי (Tang Break Tool) כדי לאפשר לבורג לעבור בחופשיות לכל עומק התבריג.

ביישומים תעופתיים רגישים ביותר – כגון מחשבי טיסה, מערכות הידראוליות, תיבות תמסורת ומארזים אופטיים סגורים – שבירת הלשונית מייצרת סיכון מובהק של גוף זר (FOD – Foreign Object Debris). אם הלשונית השבורה אינה נשלפת במלואה ונופלת אל תוך מכלול אלקטרוני חי או מעבר שמן הידראולי, היא עלולה לגרום לקצר חשמלי או לתקיעת שסתום ולכשל מערכתי חמור.

כדי לחסל כליל את סכנת ה-FOD, פותחו אינסרטים ללא לשונית (Tangless), המוגדרים תחת תקן NAS1130 עבור תבריגים אינצ׳יים ותקן NA0276 עבור תבריגים מטריים. במקום לשונית, אינסרטים אלה כוללים חריץ נעילה זעיר בשני קצוות הסליל, המאפשר התקנה וחליצה דו-כיוונית ללא כל שבירת חלקים. דרטק מחזיקה מגוון מק״טים מסדרה זו, כולל דגמי NAS1130-4F-15DSF ו-NAS1130-5F-15DSF, המומלצים למכלולים סגורים וקריטיים.

פרוטוקול התקנה, מברזי ומדידי STI וכלי עבודה ייעודיים (KATO Prewinder)

איכות התבריג הסופי ועמידתו במפרטי התעופה תלויות לחלוטין בהקפדה על פרוטוקול התקנה מדויק. אינסרט ספירלי אינו מוברג לקדח סטנדרטי, אלא דורש הכנת קדח ייעודית באמצעות מברזי STI (Screw Thread Insert). כפי שפורט בהרחבה בתוך מדריך מברזים ומדידים ל-STI, מברז STI יוצר תבריג בעל קוטר מוגדל אך באותה פסיעה בדיוק, המותאם לקבלת הקוטר החיצוני של סליל האינסרט.

לפני החדרת האינסרט, חובה לבדוק את התבריג באמצעות מדידי Plug Gage STI תקניים מסוג GO / NO-GO לפי דרגת התאמה תעופתית Class 2B או Class 3B. בדיקה זו מוודאת כי קוטר הפסיעה (Pitch Diameter) תקין ומבטיחה שהאינסרט יותקן ללא עיוות.

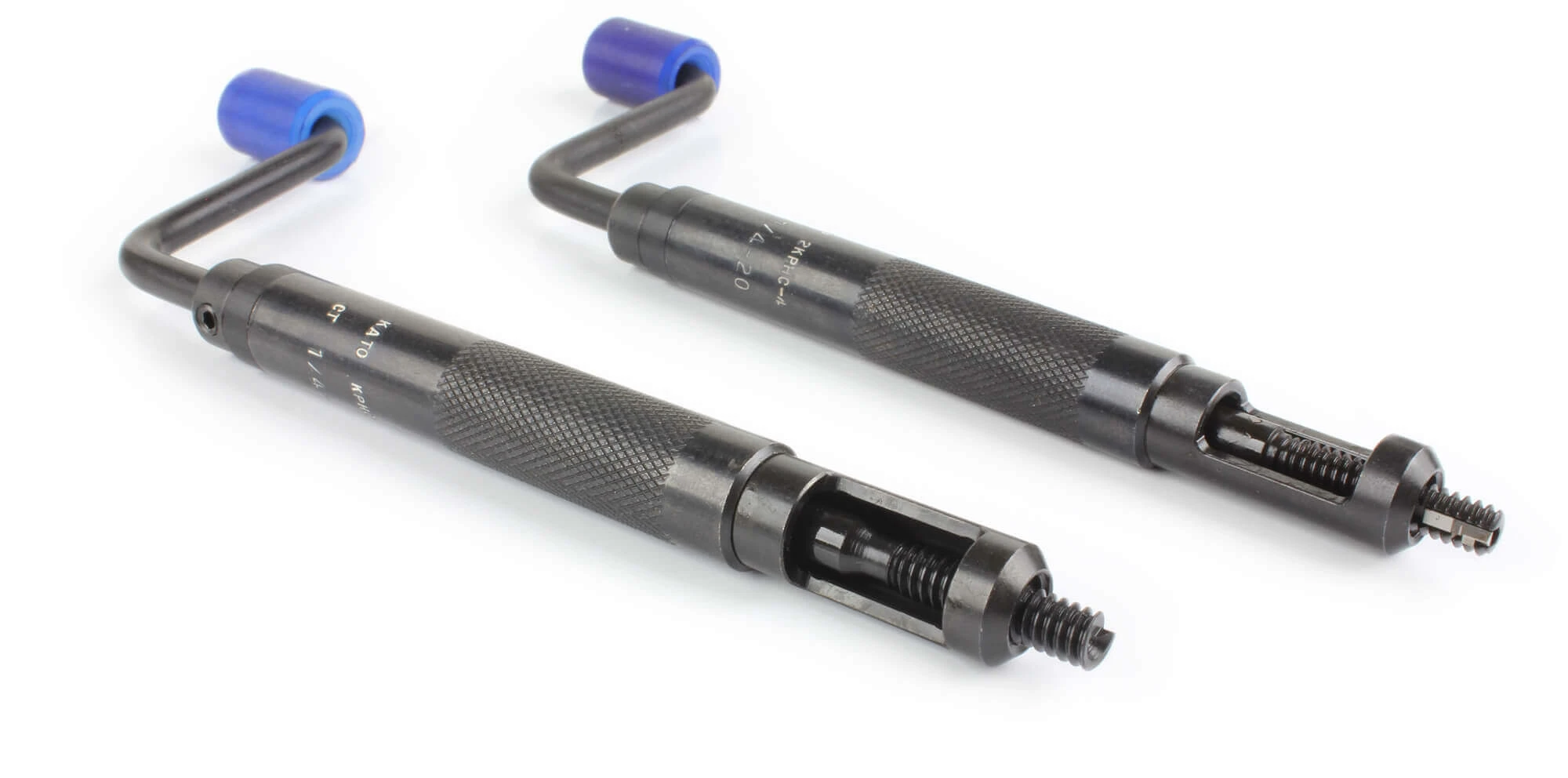

עבור אינסרטים מסוג Screw-Locking, מומלץ ביותר להשתמש במכשירי התקנה ידניים או פנאומטיים בעלי מנגנון כיווץ מוקדם (Prewinder Tools), כגון כלי KATO Prewinder המקצועיים. כלי זה מכווץ בצורה מבוקרת את קוטר הסליל עוד בטרם כניסתו לקדח, ומאפשר הברגה קלה, ישרה ומדויקת לעומק השיקוע הנדרש (בדרך כלל 0.75 עד 1.5 פסיעות מתחת לפני השטח) מבלי לפגוע בכריכות הנעילה הפוליגונליות.

השוואה הנדסית: אינסרטים ספירליים תעופתיים מול קינסרט (Keensert)

מהנדסי פיתוח מתלבטים לעתים קרובות בין בחירה באינסרט ספירלי (הליקויל) בתקן MS21209 לבין אינסרט מוצק בעל פיני נעילה מסוג קינסרט (Keensert) בתקן MS51830, כפי שתואר בהרחבה בתוך מדריך אינסרטים קינסרט בתקני MS ו-NAS. הבחירה ביניהם מונחית על ידי שיקולי משקל, נפח, עומס גזירה וצורכי תחזוקה:

• משקל ונפח התקנה: אינסרט ספירלי MS21209 מצטיין במשקל עצמי מזערי ובקוטר חיצוני מינימלי. הדבר מאפשר תכנון קדחים קרובים במיוחד לשפת המארז (Edge Distance) וחיסכון משמעותי במשקל במערכות מוטסות ולוויינים.
• עמידות בחילוץ ושחיקת חומר אם: אינסרט קינסרט (Keensert) הוא תותב פלדה מוצק הננעל בחומר האם באמצעות פינים מכניים (Kees). הוא מספק שטח גזירה חיצוני רחב בהרבה ומיועד לעומסי שליפה כבדים במיוחד, או לתיקון של חורים שנשחקו ונפערו מעבר ליכולת התיקון של מברז STI.
• כלי עבודה והתקנה: הליקויל דורש מברז STI ייעודי ומדיד STI מותאם, בעוד שקינסרט מותקן בקדח בעל תבריג סטנדרטי (UNC/UNF או מטרי רגיל) באמצעות מקדחים ומברזים סטנדרטיים.
• שילוב לצד קשיחי זיווד אחרים: שני סוגי האינסרטים משתלבים באופן שגרתי לצד רכיבי זיווד אחרים בקטלוג דרטק, כגון קשיחי ספייסר מתוך מדריך סטנדאוף למארזים אלקטרוניים וברגים שבויים מתוך מדריך ברגים שבויים לפנלים.
