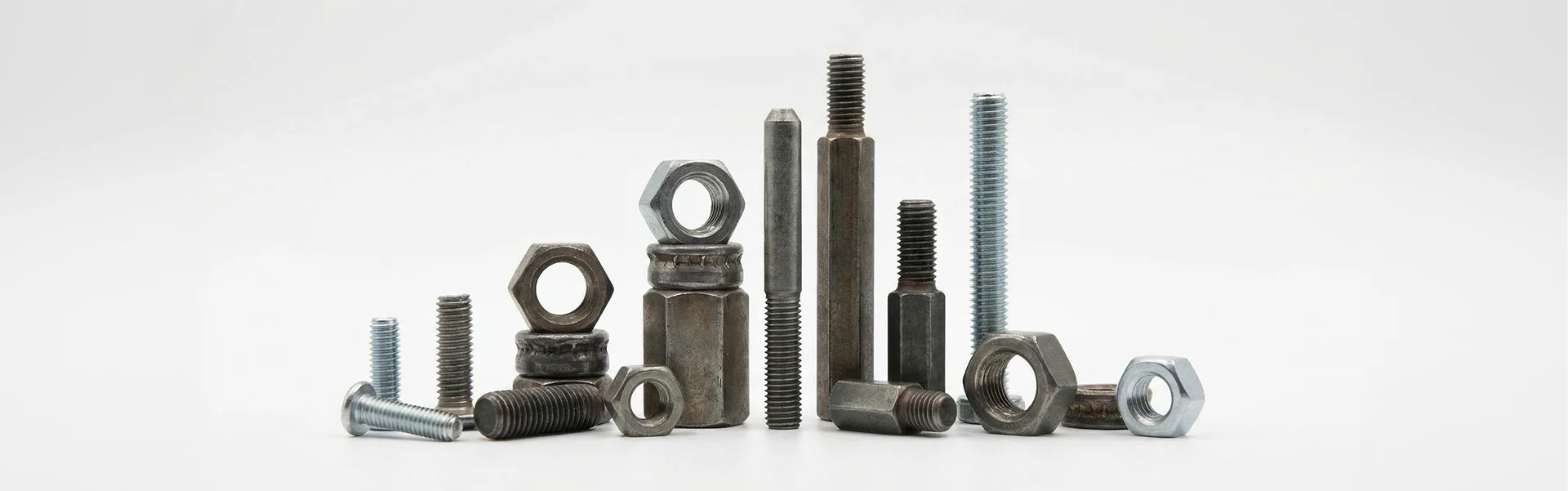

קשיחים לתעשייה ולזיווד אלקטרוני: המדריך המלא לבחירת רכיבי הידוק וקשיחים תעופתיים
מבוא והגדרות: תפקידם של קשיחים בתעשייה, בזיווד אלקטרוני ובתעופה
בעולם התעשייה המתקדמת, הזיווד האלקטרוני והתעופה, קשיחים (Industrial Fasteners) מהווים את התשתית המכנית הקריטית המחברת בין רכיבים, מכלולים ומארזים. קשיח איכותי אינו רק רכיב הצמדה פסיבי, אלא אלמנט הנדסי מורכב הנדרש לעמוד במאמצי גזירה, מתיחה ופיתול קיצוניים, תוך שמירה על דיוק גיאומטרי מושלם ועמידות ארוכת טווח בפני רעידות, לחות ושינויי טמפרטורה. בתכנון מכני מודרני, בחירה נכונה של משפחת הקשיחים משפיעה ישירות על מהירות ההרכבה, משקל המוצר הסופי, עלויות הייצור ורמת האמינות התפעולית.
חברת דרטק טכנולוגיות בע״מ, הפועלת מעל 30 שנה כספקית מובילה של קשיחים תעופתיים ורכיבי זיווד בישראל תחת תקן ISO 9001, מחזיקה במלאי זמין ומגוון של אלפי פריטים. המעבר מתכנון תיאורטי לייצור סדרתי דורש מהמהנדס וממנהל הרכש להכיר לעומק את ההבדלים המהותיים בין קשיחים ננעצים, אינסרטים מחוזקים לתבריגים, ברגים שבויים ומסמרות מבניות. מדריך זה מציג סקירה הנדסית מקיפה של המשפחות המרכזיות, התקנים המחייבים והשיקולים לבחירה מדויקת בכל יישום.
קשיחים ננעצים (Self-Clinching Fasteners): אומים, פינים וסטנדאופים ללוחות פח דקים
אחת הבעיות ההנדסיות הנפוצות ביותר בעיבוד פח ובזיווד אלקטרוני היא הקושי בייצור תבריג אמין וחזק בלוח מתכת שעוביו אינו עולה על 1 עד 3 מילימטרים. תבריג ישיר בתוך פח דק סובל ממספר כריכות מצומצם, נשחק במהירות תחת עומס ואינו מסוגל לעמוד במומנטי סגירה מקובלים. הפתרון המקובל והיעיל ביותר בתעשייה הוא שימוש בטכנולוגיית קשיחים ננעצים (Self-Clinching).
בטכנולוגיה זו, הקשיח מוחדר לקדח מוכן מראש בפח באמצעות לחץ מבוקר (Squeezing Action) על ידי מכבש ייעודי. הלחץ גורם לעיוות פלסטי קר של חומר הפח, הזורם לתוך תעלת הנעילה התחתונה של הקשיח (Undercut) וננעל סביב צלעות משושות או מחורצות המונעות סיבוב. הקשיח הופך לחלק בלתי נפרד מלוח הפח ומספק תבריג בעל חוזק גזירה ושליפה גבוה במיוחד. משפחת הקשיחים הננעצים כוללת שלושה רכיבים עיקריים:
- אומי לחיצה (Press Nuts):: אומים בעלי פרופיל שטוח המותקנים בקו אפס עם גב הפח, כגון סדרת CLS-M3-3 מנירוסטה או סדרת WNS-M4. האומים מאפשרים חיבור ברגים סטנדרטיים משני צידי המארז בעמידות מירבית לפיתול.
- פיני נעיצה (Studs):: ברגים בעלי ראש משונן הננעצים בפח ומותירים מוט תבריגי חיצוני בולט, כגון מק״ט TFHS-M3-8. הם חוסכים את הצורך בהחזקת בורג פנימי בעת סגירת האום, ומפורטים בהרחבה בתוך מדריך ברגי נעיצה FHS ו-TPS.
- קשיחי מרווח (Standoff):: עמודי ספייסר ננעצים המשמשים להרחקת מעגלים מודפסים (PCB) מגוף המארז, למניעת קצרים ולהבטחת זרימת אוויר. הקטלוג כולל דגמים עוברים כגון SO-M3-8 מפלדת פחמן ודגמים לפחים דקים במיוחד כגון TSOS-M3-6, כפי שמוסבר בתוך מדריך קשיחי Standoff לזיווד.
אינסרטים ופתרונות תבריג מחוזקים: Keenserts מול סלילי הליקויל
כאשר מכלול תעשייתי או תעופתי מיוצר ממתכות קלות כגון סגסוגות אלומיניום (למשל Al 6061 או Al 7075), מגנזיום, ברזל יצוק או חומרים מרוכבים, חוזק הגזירה של התבריג המקורי נמוך משמעותית מזה של בורג הפלדה המוברג לתוכו. שימוש חוזר בבורג, עומסי מתיחה דינמיים או תנאי שירות קשים גורמים לקריעת כריכות התבריג. במקרים אלו, התקנת אינסרט להברגה היא הפתרון ההנדסי הבלעדי לחיזוק התבריג או לתיקון תבריגים פגומים.
התעשייה מחלקת את האינסרטים לשני פתרונות מובילים בעלי מאפיינים שונים:
- קינסרטים (Keenserts / Keyserts):: אינסרטים מוצקים בעלי גוף עבה ושיני נעילה מכניות מובנות (Kees) מנירוסטה מוקשחת, כגון מק״ט תעשייתי 217-081575. לאחר הברגת האינסרט לקדח ההברגה המוכן, שיני הנעילה ננעצות בכוח מכני לתוך החומר הבסיסי ומונעות לחלוטין כל תנועה סיבובית, גם בתנאי רעידות קשים במיוחד. קינסרטים מיוצרים לפי תקני צבא מחמירים (MS51830 ו-MS51831) ונחשבים לפתרון החזק ביותר בשוק.
- סלילי תבריג (Heli-Coil / KATO Tangless):: סלילים מפותלים מחוט פלב״ם בעל חתך מעוין מדויק, המותקנים בקדח שהוברז במברז STI ייעודי. הסליל מעביר את העומס על פני שטח פנים רחב יותר ומגן על החומר הרך מפני בלאי ושחיקה. ניתן לבחור בין סלילים חופשיים (Free-Running) לסלילים בעלי נעילת בורג פנימית (Screw-Locking), לצד שימוש בסלילי Tangless ללא לשונית המונעים שבירה מסוכנת של רסיסים. השוואה טכנית מלאה מופיעה בתוך מדריך אינסרטים להברגה וכן בתוך מדריך מברזים ומדידי STI.
ברגים שבויים לפנלים ומארזים (Panel Fasteners): בטיחות ונוחות בתחזוקה
במערכות אלקטרוניות צבאיות, תעופתיות ותעשייתיות, תחזוקה מהירה בשטח והחלפת מודולים נשלפים (LRU – Line Replaceable Units) מחייבות פתיחה וסגירה תכופה של דלתות גישה ופנלים קדמיים. שימוש בברגים רגילים במארזים אלו טומן בחובו סיכון בטיחותי חמור: בורג שנופל לתוך מארז צפוף עלול לגרום לקצר חשמלי, לתקיעת מנגנונים מכניים או לנזק זר חמור (FOD – Foreign Object Debris) במערכות מוטסות.
ברגים שבויים (Captive Panel Fasteners) מתוכננים בדיוק כדי לבטל סיכון זה. הרכיב כולל בורג מובנה בתוך שרוול (Ferrule) הננעץ בלחיצה לתוך דלת הפנל, יחד עם קפיץ מחזיר. כאשר פותחים את הבורג, הוא נשלף לחלוטין מגוף המארז אך נותר אחוז וקשור בתוך השרוול שעל הפנל. דרטק מספקת מגוון תצורות מובילות מסדרת PR10-M4 ומסדרת SCB-M4-12, הכוללות אפשרויות הידוק ידני (Knurled Head) או באמצעות מברג פיליפס/שטוח.
מסמרות מבניות ותעופתיות (Solid Rivets): עמידות מרבית בעומסי גזירה
חיבור מסמרור מוצק (Solid Riveting) נותר אחת משיטות ההידוק המכניות האמינות, הקלות והבטוחות ביותר בבניית גופי תעופה, מבני אלומיניום תעשייתיים ומכלולים ביטחוניים. בניגוד לחיבור מוברג העלול להשתחרר כתוצאה מוויברציות ממושכות, מסמרה מלאה עוברת דפורמציה קבועה בעת סגירתה ויוצרת חיבור מבני קבוע ואטום המצטיין בעמידות גזירה עילאית.
בקטלוג הקשיחים התעופתיים של דרטק בולטים שני תקנים צבאיים עיקריים המגדירים את גיאומטריית ראש המסמרה וסגסוגת החומר:
- מסמרות ראש שקוע תקן MS20426:: מסמרות בעלות ראש קוני בזווית 100 מעלות, המיועדות להתקנה בתוך שקע קדח (Countersunk). לאחר הסגירה, ראש המסמרה נמצא בקו אפס מושלם עם מעטפת המבנה, תכונה קריטית להפחתת גרר אווירודינמי בכלי טיס ולמניעת בליטות במארזים מדויקים. דוגמה מייצגת בקטלוג היא מסמרת סגסוגת אלומיניום 2117-T4 מק״ט MS20426AD4-8.
- מסמרות ראש כיפה תקן MS20470:: מסמרות בעלות ראש אוניברסלי מעוגל (Universal Head), המשמשות לחיבורים מבניים פנימיים או בחלקים שאינם חשופים לזרימת אוויר חיצונית. מבנה הראש מספק שטח מגע רחב במיוחד ועמידות גבוהה למאמצי שליפה וגזירה משולבים, כגון מק״ט MS20470AD4-8.
התאמת חומרי גלם, עמידות בקורוזיה ותאימות לתקנים בינלאומיים
התאמת חומר הגלם של הקשיח לסביבת העבודה ולחומר החלק המחובר היא תנאי יסודי להצלחת התכנון. שגיאה בהתאמת החומרים עלולה להוביל לכשל מכני בנעיצה, לקריעת תבריגים, או להתפתחות מואצת של קורוזיה גלוונית (Galvanic Corrosion) בעת מגע בין מתכות בעלות פוטנציאל אלקטרוכימי שונה בנוכחות לחות. בעת תכנון מכלול יש להקפיד על הכללים הבאים:
- קשיחות יחסית בנעיצה:: בטכנולוגיית Self-Clinching, הקשיח חייב להיות קשה משמעותית מלוח הפח (בדרך כלל הפרש של 20 HRB לפחות). לא ניתן להתקין קשיח נירוסטה סטנדרטי מסדרה 300 בתוך לוח פח מנירוסטה ללא שימוש בקשיחים מסדרה 400 שעברו הקשחה מיוחדת.
- סביבות קורוזיביות וחדרי נקיון:: עבור יישומים ימיים, מערכות חוץ ומכשור רפואי, השימוש ברכיבי פלב״ם נירוסטה 303/304 או נירוסטה 316 הוא מחייב. בסביבות אלקטרוניקה סטנדרטיות, קשיחי פלדת פחמן בציפוי אבץ (Zinc Plating) מספקים הגנה מצוינת ביחס עלות-תועלת מיטבי.
- תאימות לתקנים ועקיבות מלאה:: כל מוצרי החומרה והקשיחים מבית דרטק טכנולוגיות מסופקים עם תעודות איכות (C of C), עקיבות אצוות מלאה ותאימות קפדנית לתקני איכות ISO 9001, AS9100 ותקנים צבאיים בינלאומיים (MIL-SPEC, MS, NAS).
שאלות נפוצות על בחירת קשיחים לתעשייה ולזיווד (FAQ)
קשיח ננעץ מיועד להתקנה בלוחות פח דקים בעובי של עד כ-3 מילימטרים באמצעות מכבש לחיצה הגורם לעיוות פלסטי קר של הפח. לעומת זאת, אינסרט הברגה (כמו Keensert או Heli-Coil) מיועד להתקנה בתוך קדח מוברז בחלקים עבים ומסיביים (כגון בלוקים מאלומיניום, יציקות או חומרים מרוכבים) כדי לחזק את התבריג בפני שחיקה ומאמצי גזירה גבוהים.
כדי למנוע קורוזיה גלוונית בין לוח אלומיניום לקשיח, מומלץ להשתמש בקשיחי פלב״ם נירוסטה מסדרה 300 שעברו פסיבציה (Passivation), או לחילופין בקשיחי פלדה בעלי ציפוי אבץ או קדמיום תקני. בסביבות ימיות או צבאיות קשות ניתן לשלב ציפוי אנודייז על לוח האלומיניום או שימוש בחומרי אטימה מבודדים.
ברגים שבויים נשארים מחוברים לפנל גם לאחר פתיחתם המלאה הודות לקפיץ ושרוול הידוק. הדבר מונע נפילת ברגים לתוך מעגלים ומארזים רגישים (מניעת קצרים חשמליים ונזקי FOD בתעופה) ומאפשר פתיחה וסגירה מהירה ויעילה לצורכי תחזוקה בשטח.
מסמרות מוצקות עדיפות כאשר נדרש חיבור קבוע, קל משקל ועמיד במיוחד בפני ויברציות מתמשכות שעלולות לשחרר ברגים רגילים. בנוסף, מסמרות בעלות ראש שקוע (MS20426) מאפשרות פני שטח חלקים לחלוטין ללא כל בליטה, תכונה חיונית במבנים תעופתיים ובמעטפות אווירודינמיות.
