ברגים שבויים (Panel Fasteners): מדריך הנדסי לבחירת קשיחי פנל שבויים למארזים אלקטרוניים
למה בורג שנופל לתוך המארז הוא כשל הנדסי ולא מטרד תחזוקתי
במערכות אלקטרוניות תעשייתיות, ביטחוניות ותעופתיות, דלת גישה או פנל קדמי אינם רכיב מבני בלבד. הם ממשק התחזוקה של המוצר. טכנאי שנדרש להחליף מודול נשלף בשטח, לכייל כרטיס או לנקות מסנן, פותח וסוגר את אותו פנל עשרות פעמים לאורך חיי המערכת. כל פתיחה כזו, כאשר היא מבוצעת בברגים רגילים, מייצרת רכיב חופשי שאיש אינו אחראי עליו: בורג קטן שמונח על משטח העבודה, מתגלגל לתוך המארז או נעלם בין הכבלים.
התוצאה אינה אי נוחות אלא סיכון תפעולי מוכח. בורג מתכתי שנופל לתוך מכלול מתח עלול לייצר קצר חשמלי, לתקוע מנגנון מכני נע או לפגוע בכרטיס אלקטרוני. בתעשיית התעופה הרכיב החופשי הזה מוגדר כנזק זר, FOD, ומטופל כאירוע בטיחות לכל דבר. הנושא נדון בהרחבה בתוך המדריך למניעת FOD בקווי ייצור תעופתיים, והוא הסיבה שבגללה תקני זיווד צבאיים מתייחסים לאמצעי ההידוק של הפנל כאל חלק מהתכנון ולא כאל פריט מדף.
הברגים השבויים (Captive Panel Fasteners) הם המענה ההנדסי המקובל לבעיה הזו. הרכיב מתוכנן כך שהבורג נשאר אחוז בפנל גם כאשר הוא משוחרר לחלוטין מגוף המארז. הפנל נפתח, הבורג נשלף מהתבריג הנגדי, אך הוא ממשיך להיות מוחזק פיזית בתוך השרוול או הבסיס שהותקן בדלת. אין רכיב חופשי, אין חיפוש אחר בורג שאבד, ואין צורך להחזיק מלאי ברגים בשטח.
מבנה מכלול הבורג השבוי ושתי שיטות העיגון בפנל
בורג שבוי אינו בורג בודד אלא מכלול מורכב שמסופק מורכב מראש מהיצרן. הוא בנוי משלושה רכיבים שפועלים יחד. הראשון הוא הבורג עצמו, בעל תבריג חיצוני שנכנס לתבריג הנגדי בגוף המארז, ובדרך כלל בעל ראש המאפשר הפעלה ידנית או בכלי. השני הוא הבסיס או השרוול, שהוא הרכיב שמותקן בקביעות בפנל ומחזיק את הבורג. השלישי, בחלק מהסדרות, הוא קפיץ מחזיר שדוחף את הבורג כלפי מעלה כאשר הוא משוחרר, מפריד בין הפנל לגוף ומונע גרירה של התבריג על פני המשטח.
ההבחנה המעשית החשובה ביותר בין הסדרות היא אופן עיגון הבסיס בפנל. התעשייה עובדת בשתי שיטות שונות מהותית, ובחירה שגויה ביניהן מייצרת חיבור שנשלף אחרי מספר מחזורי תחזוקה:

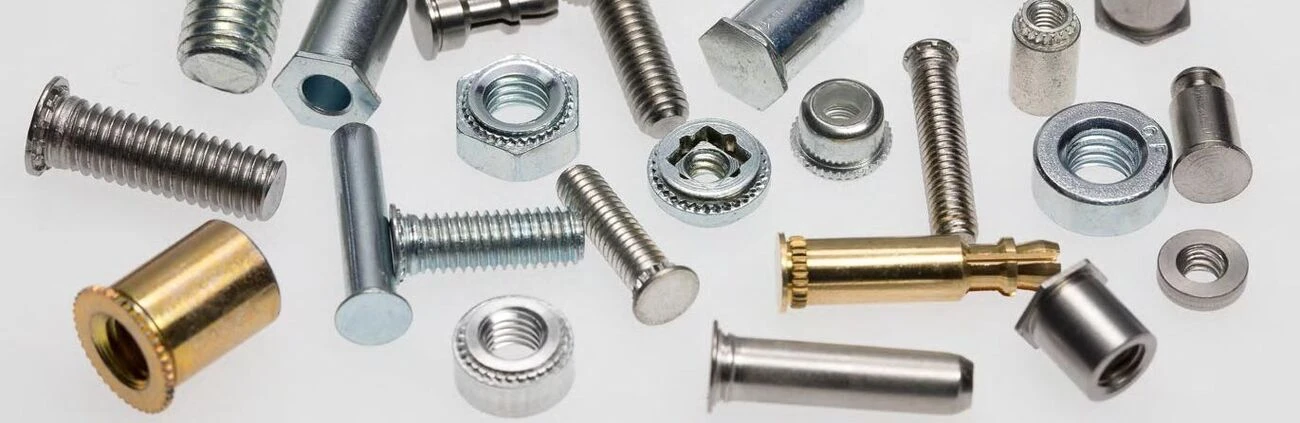

- נעיצה בלחיצה (Self-Clinching): הבסיס מוחדר לקדח מוכן מראש בלוח הפח באמצעות מכבש. הלחץ גורם לזרימה פלסטית קרה של חומר הפח לתוך תעלת הנעילה של הרכיב, והבסיס הופך לחלק בלתי נפרד מהפנל. זו אותה טכנולוגיה שבה מותקנים אומי לחיצה, פיני נעיצה וקשיחי מרווח, כמתואר בתוך מדריך קשיחי Standoff לזיווד אלקטרוני ובתוך מדריך ברגי נעיצה FHS ו-TPS.
- הברשה (Broaching): שיטת עיגון המיועדת לחומרים שאינם מתכת, ובראשם לוחות מעגל מודפס. הרכיב מצויד בשיניים היקפיות שחורשות את דופן הקדח בעת ההחדרה ונועלות את הבסיס בתוך המצע. בשיטה זו אין זרימה פלסטית של מתכת אלא נעילה מכנית בחומר הבסיס.

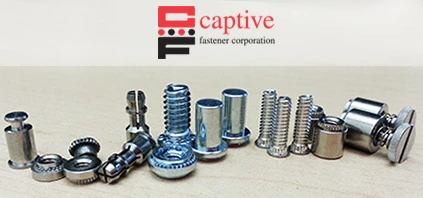

קטלוג היצרן Captive Fastener Corporation, שממנו מיובאות סדרות אלה ואשר זמין להורדה באתר דרטק, מגדיר לכל סדרה את שיטת העיגון, את חומר הגלם ואת קשיות החומר המרבית שבה מותר להתקין אותה. הפרמטרים המובאים להלן לקוחים מאותו קטלוג.
סדרות PF11 ו-PF12: בסיס עם צווארון, קפיץ וראש משולב
סדרת PF11 היא המשפחה הגדולה ביותר של ברגים שבויים בקטלוג דרטק, עם עשרות מק״טים במידות מטריות ואינציות. בקטלוג היצרן היא מופיעה כמקבילה לסדרה PSK, ובן הזוג שלה בעל הכפתור החלק, PF12, מקביל לסדרה PSS. אלה קשיחי פנל שבויים המבוססים על צווארון: בסיס הנעיצה כולל צווארון שמספק עצירה מכנית מוגדרת בעת ההתקנה, כך שעומק החדירה של הרכיב לתוך הפח אינו תלוי באופרטור או בכיול המכבש.
הבורג במכלול זה טעון בקפיץ ומספק פרופיל נמוך במצב סגור. הראש משלב חריץ ישר עם שקע צלב, כך שאותו רכיב מאפשר הידוק ידני באצבעות לתחזוקה מהירה או הידוק בכלי כאשר נדרש מומנט מבוקר. ההבדל בין שתי הסדרות הוא בגימור הכפתור בלבד: PF11 מגיע עם כפתור מחורץ (Knurled) לאחיזה טובה בכפפות, ו-PF12 עם כפתור חלק.
הקטלוג מפרט לסדרה הרכב חומרים משולב: כפתור אלומיניום בגימור טבעי, בסיס פלדה בציפוי ניקל על נחושת לפי ASTM B689, ובורג מפלב״ם בפסיבציה לפי ASTM A967. קשיות החומר המרבית להתקנה היא B-80 בסולם רוקוול, הגבוהה מבין כל סדרות הפנל שבקטלוג, ולכן זו הסדרה המתאימה ביותר לפנלים מפלדה או מפלב״ם. דוגמאות זמינות במלאי: PF11-M4-1 במידה M4, PF11MF-M4-1 מהווריאנט המשני, ו-PF12-M6-2 בעל הכפתור החלק במידה M6.
סדרות PFC2, PFC2P ו-PFC4: מכלולי נעיצה מפלב״ם לפנלים נשלפים
סדרת PFC2, המקבילה בקטלוג היצרן לסדרה CPFC2, מוגדרת כמכלול בורג שבוי בנעיצה עצמית המיועד לפנלי פח נשלפים. בניגוד לסדרת PF11, המכלול כאן אינו מבוסס על כפתור אלומיניום אלא כולו מפלב״ם מסדרה 300 בפסיבציה לפי ASTM A967. זהו ההבדל שקובע את הבחירה בין השתיים ברוב המקרים: כאשר הפנל מיועד לסביבה קורוזיבית, למערכת ימית או ליישום שדורש אחידות חומרים מלאה במכלול, סדרת PFC2 היא הבחירה הנכונה.
קשיות החומר המרבית להתקנת הסדרה היא B-70 בסולם רוקוול. המשמעות המעשית לתכנון היא שהסדרה מיועדת לפנלים מאלומיניום, מפלדה רכה ומפח מגולוון, ואינה מתאימה להתקנה בפלב״ם קשיח ללא בדיקה מוקדמת של קשיות הלוח. מבנה המק״ט בקטלוג בנוי משלושה חלקים: מזהה הסדרה, קוד התבריג וקוד האורך, כך שניתן לגזור מהמק״ט את המידה הנדרשת ישירות.
בקטלוג דרטק זמינות שלוש וריאציות של המשפחה, וההבדל ביניהן הוא בתצורת המכלול ולא בעקרון הפעולה. דוגמאות מייצגות: PFC2-M4-50 מהסדרה הבסיסית, PFC2P-M4-50 מהווריאנט P, ו-PFC4-M4-50 מסדרת PFC4. עבור יישום שדורש מהלך בורג ארוך יותר קיימת גם PFS2-M5-94 במידה M5.
סדרות PF30, PF31 ו-PF32: פרופיל נמוך, ראש מחורץ וחצאית עמוקה
שלוש הסדרות PF30, PF31 ו-PF32 מופיעות בקטלוג היצרן כמקבילות ל-LPH-0, LPH-1 ו-LPH-2, ומוגדרות כברגים שבויים בנעיצה עצמית בעלי פרופיל נמוך. הן מסופקות מורכבות מראש להתקנה בפנלי פח נשלפים, והמאפיין המרכזי שלהן הוא צורת הראש: ראש מחורץ עם חצאית עמוקה, שמאפשר הפעלה במברג או באצבעות באותו רכיב ומספק פרופיל שטוח במיוחד כאשר הבורג סגור.
הפרופיל הנמוך אינו פרט אסתטי. במארזי 19 אינץ׳ צפופים, במגירות נשלפות ובמערכות שמורכבות זו על גבי זו, ראש בולט של בורג פוגע במרווח הנדרש בין יחידות ועלול להיתפס בכבלים או בציוד סמוך בעת השליפה. ההבדל בין שלוש הסדרות הוא באורך הגוף, כפי שמעיד מבנה המק״ט בקטלוג, הכולל את מזהה הסדרה, את אורך הגוף, את קוד התבריג ואת קוד האורך.
חומר הגלם בסדרות אלה שונה מקודמותיהן: פלדת פחמן בציפוי ניקל בהיר על שכבת נחושת, כאשר הקטלוג מציין גם אפשרות לגימור ניטריד שחור המסומן בסיומת BN במק״ט. קשיות החומר המרבית להתקנה היא B-60 בסולם רוקוול, הנמוכה מבין הסדרות, ולכן הן מיועדות לפנלי אלומיניום ולפח רך ולא לפלדה קשיחה. דוגמאות במלאי: PF31-M4-30, PF32-M4-30BN בגימור הניטריד השחור, ו-PF30-440-30 במידה אינצ׳ית.
סדרת PFK: ברגים שבויים בהברשה ללוחות מעגל מודפס
סדרת PFK, המקבילה בקטלוג היצרן לסדרה CPFK, פותרת בעיה שונה לחלוטין. כאשר הרכיב שיש לקבע ולשלוף אינו פנל מתכת אלא כרטיס אלקטרוני, לא ניתן להשתמש בנעיצה עצמית: מצע הלוח המודפס אינו מתכת ואינו זורם פלסטית תחת לחץ. הקטלוג מגדיר את הסדרה כברגים שבויים בהברשה, המספקים קיבוע קבוע של מכלול הבורג למצע הלוח המודפס, כך שהמכלול נשאר שבוי ומאפשר הרכבה ושליפה נוחות של הכרטיס.
בפועל זהו הפתרון שמחליף את השילוב הישן של בורג, דיסקית ואום המוחזקים בנפרד בכל פינה של כרטיס. הוא מבטל את הצורך להגיע עם כלי משני מהצד האחורי של הלוח, ומונע את המצב שבו אום קטן נופל אל תוך המארז בזמן שליפת כרטיס בשטח. הסדרה מסופקת מפלב״ם מסדרה 300 בפסיבציה לפי ASTM A967, והקטלוג מגביל את השימוש בה ללוחות מודפסים בעלי קשיות של B-70 בסולם רוקוול או פחות.
התבריג החיצוני בסדרה, כמו בשאר סדרות הפנל בקטלוג, מיוצר במחלקה 2A לפי תקן ANSI B1.1 עבור המידות האינציות ובמחלקה 6g לפי ANSI/ASME B1.13M עבור המידות המטריות. שלושה מק״טים זמינים במלאי דרטק: PFK440-40 ו-PFK632-40 באורך הקצר, וכן הווריאנט הארוך יותר באותה משפחה.
קשיות הפנל, תבריג וגימור: שלושת הפרמטרים שקובעים את הסדרה
בחירת סדרה נכונה של בורג שבוי אינה מתחילה מהראש ואינה מתחילה מהמחיר. היא מתחילה מהחומר שאליו הרכיב מותקן. לכל סדרה בקטלוג מוגדרת קשיות מרבית של חומר הפנל, והיא הפרמטר שחוסם את הבחירה קודם לכל שיקול אחר. התקנת רכיב בפנל קשה מהמותר מונעת את זרימת החומר לתעלת הנעילה, והתוצאה היא רכיב שנראה מותקן אך נשלף תחת עומס או אחרי מספר מחזורי תחזוקה.
להלן סדר הבדיקה המעשי, בשלושה צעדים, לפני הזמנת מלאי:
- קשיות הפנל: פנל אלומיניום או פח רך מתאים לסדרות PF30, PF31 ו-PF32 שתקרתן B-60. פנל פלדה או אלומיניום קשיח יותר מתאים לסדרות PFC2 ו-PFK שתקרתן B-70. פנל פלדה קשיחה או פלב״ם מחייב את סדרת PF11 שתקרתה B-80. בדיקת הקשיות בפועל של הלוח, ולא הסתמכות על שם הסגסוגת, היא מה שמונע כשל נעיצה בייצור סדרתי.
- התבריג הנגדי: הבורג השבוי חייב להתאים לתבריג בגוף המארז. המידות בקטלוג נעות מ-M3 עד M6 במערכת המטרית ומ-440 עד 420 במערכת האינצ׳ית. כאשר גוף המארז עשוי מחומר רך, התבריג הנגדי עצמו צריך להיות מחוזק באינסרט, כמתואר בתוך מדריך האינסרטים להברגה.
- הגימור וסביבת העבודה: ציפוי ניקל על נחושת מספק הגנה תקנית בסביבת אלקטרוניקה רגילה. גימור ניטריד שחור, המסומן בסיומת BN, מתאים כאשר נדרשת החזרות אור נמוכה או התאמה חזותית למארז כהה. פלב״ם בפסיבציה נדרש בסביבה ימית, בציוד חוץ ובמערכות רפואיות.
בקטלוג דרטק קיימות גם סדרות משלימות שמכסות מקרי קצה: PFHV-M4-0 מסדרת PFHV, PF52-M4-1 מסדרת PF52, PF50-M3-1CN מסדרת PF50, וכן PR10-M4 ו-SCB-M4-12. בסך הכל מחזיקה החברה 147 מק״טים בקטגוריית הברגים השבויים.
טעויות נפוצות בתכנון ובשילוב עם שאר חומרת המארז
הכשלים שחוזרים על עצמם בשטח אינם נובעים מבחירת רכיב שגוי אלא מפרטים שנשכחים בשלב השרטוט. הטעות הראשונה היא קדח בקוטר שגוי בפנל. לכל סדרה מוגדר בקטלוג קוטר קדח נומינלי, וסטייה כלפי מעלה מבטלת את אחיזת תעלת הנעילה בעוד שסטייה כלפי מטה מעוותת את הרכיב בעת הלחיצה. הקדח חייב להיות מנוקב או מקודח נקי, ללא זיפים, ולפני ההתקנה ולא אחריה.
הטעות השנייה היא מרחק שפה קטן מדי. בורג שבוי שמותקן קרוב מדי לקצה הפנל או לקיפול גורם לעיוות מקומי של הפח בעת הנעיצה, ולעיתים לבליטה גלויה בצד הנגדי. הטעות השלישית היא התקנה בפטיש או במלחציים במקום במכבש בעל לחץ מבוקר ומקביל. נעיצה אינה פעולת הלמה אלא לחיצה איטית ואחידה, ולחץ לא מקביל מייצר רכיב נטוי שהבורג בו נתפס.
הטעות הרביעית היא תכנון הפנל בנפרד מתכנון גוף המארז. הבורג השבוי הוא רק צד אחד של החיבור, והצד השני הוא התבריג שאליו הוא נכנס. מערכת הידוק שלמה משלבת את הבורג השבוי בפנל עם אומי לחיצה, פיני נעיצה וקשיחי מרווח בגוף, כפי שמוצג בתוך המדריך המלא לקשיחים לתעשייה ולזיווד אלקטרוני. במארזים העומדים בדרישות סביבתיות מחמירות, בחירת החומרים והגימורים של כלל הרכיבים נדונה בתוך מדריך הקשיחים למארזים אלקטרוניים צבאיים.
דרטק טכנולוגיות מחזיקה מלאי מקומי של סדרות הברגים השבויים ופועלת תחת תקן ISO 9001, כך שניתן להזמין מידה בודדת לאב טיפוס ולהרחיב לסדרה מלאה בלי להמתין לייבוא. לבחירת מק״ט מדויק מול שרטוט קיים, מומלץ למסור את עובי הפנל, את קשיות החומר ואת המידה הנגדית בגוף המארז.
שאלות נפוצות על ברגים שבויים לפנלים ולמארזים
בורג רגיל, גם כאשר הוא מצויד בדיסקית נעילה, משתחרר לחלוטין מהפנל ברגע שהוא מוברג החוצה והופך לרכיב חופשי. בורג שבוי נשאר אחוז מכנית בתוך השרוול או הבסיס שהותקן בפנל, כך שגם במצב פתוח לגמרי הוא אינו יכול ליפול לתוך המארז או ללכת לאיבוד בשטח.
הפרמטר המכריע הוא קשיות חומר הפנל והרכב החומרים הנדרש. סדרת PF11 מאושרת להתקנה בחומר בקשיות של עד B-80 בסולם רוקוול ובנויה מכפתור אלומיניום, בסיס פלדה ובורג פלב״ם. סדרת PFC2 מוגבלת לקשיות של עד B-70 אך כולה מפלב״ם מסדרה 300 בפסיבציה, ולכן היא הבחירה ליישומים בסביבה קורוזיבית או כשנדרשת אחידות חומרים במכלול.
לא בשיטת הנעיצה העצמית, משום שמצע הלוח המודפס אינו זורם פלסטית תחת לחץ. עבור לוחות מודפסים קיימת סדרת PFK, המותקנת בשיטת הברשה שבה שיניים היקפיות חורשות את דופן הקדח ונועלות את הרכיב במצע. הקטלוג מגביל את השימוש בה ללוחות בקשיות של עד B-70 בסולם רוקוול.
הסיומת BN מציינת גימור ניטריד שחור, המוצע בקטלוג היצרן כחלופה לציפוי הניקל הבהיר הסטנדרטי. הגימור נבחר כאשר נדרשת החזרות אור נמוכה, התאמה חזותית למארז כהה או עמידות שטח פנים מוגברת. דוגמה במלאי היא המק״ט PF32-M4-30BN.
שלושה נתונים מספיקים ברוב המקרים: עובי הפנל וקשיות החומר שלו בסולם רוקוול, מידת התבריג הנגדי בגוף המארז, והמרווח האנכי הפנוי מעל הפנל שקובע אם נדרש ראש בפרופיל נמוך. על בסיס שלושת אלה ניתן לצמצם את הבחירה לסדרה אחת ולמספר קודי אורך.
