מדוע תבריגים בעומסים קיצוניים דורשים אינסרט מוצק עם פיני נעילה

בפיתוח מכלולים מכניים למערכות תעופה, ביטחון, אלקטרו-אופטיקה וזיווד מוקשח, נקודות התבריג מהוות לעתים קרובות את צוואר הבקבוק המבני של המערכת כולה. כאשר מהנדסים מתכננים מארז מאלומיניום תעופתי מסוג 6061-T6 או 7075-T73, או מיציקות מגנזיום קלות משקל, חוזק הגזירה של חומר האם נמוך משמעותית מזה של ברגי הפלדה או הטיטניום המהדקים את המכלול. הברזה ישירה בחומרים רכים אלה חושפת את התבריג לסכנת שחיקה מהירה, שחיקת פסיעות בעת פירוק והרכבה חוזרים, וכשל גזירה מוחלט תחת מומנט סגירה מוגבר או רעידות מתמשכות.

הפתרון המסורתי בתעשייה התבסס במשך עשורים על סלילי תבריג גמישים (Wire Thread Inserts), המוכרים כסלילי הליקויל. כפי שפורט בהרחבה בתוך המדריך המלא להליקויל וכן בתוך מדריך הבחירה בין אינסרטים לתעשייה, סלילי חוט מציעים יתרון משקל מובהק וקוטר חיצוני קומפקטי. עם זאת, במכלולים החשופים לרעידות הרמוניות חריפות, מומנטי פיתול דינמיים, או במקרים שבהם נדרש תיקון של קדח שנחרב לחלוטין – סליל חוט עלול להיחלץ או להסתובב יחד עם הבורג בעת פתיחה בשטח.

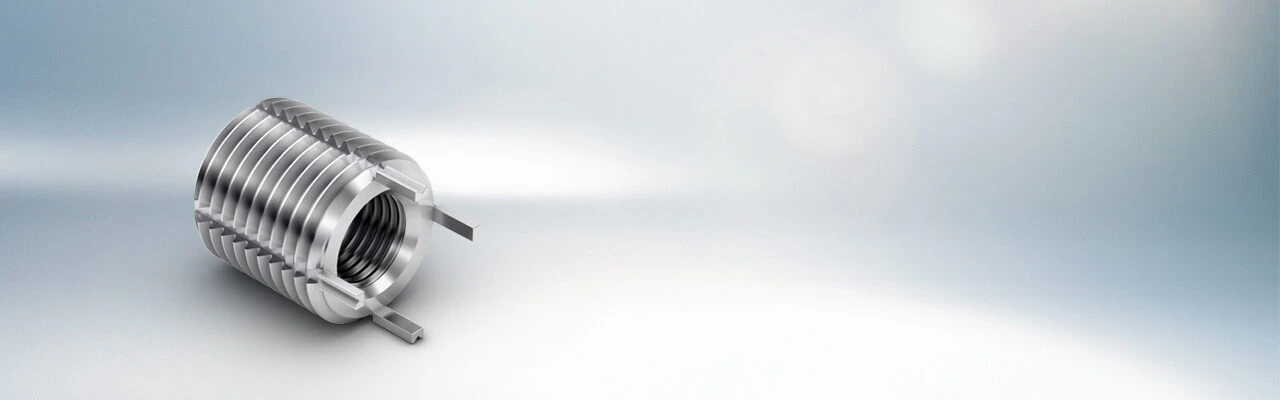

כאן נכנסים לתמונה אינסרטים מסוג קינסרט (Keensert), המוכרים גם כ-Keysert או Key-Locking Inserts. אינסרט קינסרט הוא תותב הברגה מוצק (Solid Bushing) העשוי מפלדת אל-חלד או מסגסוגות פלדה בעלות חוזק גבוה. הרכיב כולל פיני נעילה מכניים מובנים (Kees) מפלדת אל-חלד, אשר ננעצים בצורה מכנית ואקסיאלית אל תוך חומר האם בעת ההתקנה. פעולה זו נועלת את האינסרט באופן מוחלט ומונעת כל אפשרות של סיבוב או חילוץ עצמי, גם בתנאי רעידה וזעזוע העומדים בדרישות המחמירות של תקן MIL-STD-810.

עקרון הפעולה המכני: כיצד פועלים פיני הנעילה ומניעת סיבוב

המבנה ההנדסי של אינסרט קינסרט מתוכנן לספק חוזק מכני מקסימלי תוך שימוש בתבריגים סטנדרטיים בלבד. בניגוד לסלילי הליקויל הדורשים שימוש במברזי STI ייעודיים (כמתואר בתוך מדריך מברזים ומדידים ל-STI), אינסרט קינסרט מיוצר עם תבריג חיצוני סטנדרטי ותבריג פנימי סטנדרטי. משמעות הדבר היא שניתן לקדוח ולהבריז את קדח ההתקנה בחומר האם באמצעות מקדחים ומברזים סטנדרטיים הנמצאים בכל בית מלאכה או מפעל עיבוד שבבי.

לאורך התבריג החיצוני של האינסרט מוטבעים חריצים אורכיים ייעודיים, שבתוכם מורכבים מראש במפעל הייצור פיני הנעילה (Kees). פינים אלה עשויים מפלדת אל-חלד קפיצית וחזקה במיוחד (CRES 302 או CRES 304). במהלך ההתקנה, האינסרט מוברג באופן ידני או בעזרת כלי הברגה רגיל לתוך הקדח המוברז, עד להגעה לעומק שיקוע מוגדר של 0.25 עד 0.75 מ״מ מתחת לפני שטח העבודה.

בשלב הסופי של ההתקנה, כלי נעיצה ייעודי (Installation Tool) מפעיל כוח אקסיאלי ישר על ראשי הפינים ודוחף אותם כלפי מטה לאורך החריצים. הפינים חוצים את התבריג החיצוני וננעצים עמוק לתוך דפנות חומר האם של הקדח. פעולת נעיצה זו יוצרת שילוב גאומטרי מכני נעול בין האינסרט לבין המבנה הסובב אותו. החיבור אינו נסמך על חיכוך, מתח אלסטי או חומרי הדבקה כימיים, ומספק עמידות פנומנלית בפני מומנטי שחרור וכוחות שליפה.

מפרט תקני התעופה והביטחון: הבנת תקני MS51830, MS51831 ו-NAS1394/1395

בתעשיות הצבאיות, התעופתיות והחלל, לא נעשה שימוש בקשיחים ללא תיעוד מלא, עמידה בתקנים בינלאומיים והתאמה מדויקת למפרטי שרטוט רשמיים. אינסרטים בעלי פיני נעילה מוגדרים תחת שני מערכי תקינה מרכזיים של מחלקת ההגנה האמריקאית (DoD) ואיגוד תעשיות התעופה והחלל (AIA): תקני Military Standards (MS) ותקני National Aerospace Standards (NAS).

שני התקנים המרכזיים מגדירים את הגיאומטריה, דרגות החוזק, הרכב החומרים ואפשרויות הנעילה העצמית של האינסרטים:

• תקן MS51830: תקן צבאי אמריקאי המכסה אינסרטים אינצ׳יים בעלי פיני נעילה בשתי קטגוריות מרכזיות: Lightweight (דגם קל ודק דופן) ו-Heavy Duty (דגם כבד ובעל דופן עבה). התקן מפרט דגמים סטנדרטיים ודגמים בעלי נעילת תבריג פנימית (Internal Thread Lock).
• תקן MS51831: תקן צבאי המגדיר אינסרטים בדגם Extra Heavy Duty. אינסרטים אלה מתאפיינים בעובי דופן מרבי וקוטר תבריג חיצוני גדול במיוחד, ומיועדים לעומסים מבניים קיצוניים או לתיקון של חורים שנשחקו ונפערו מעבר למידות של דגם כבד רגיל.
• תקן NAS1394: תקן תעופתי של ארגון AIA לאינסרטים אינצ׳יים בדגמי Lightweight ו-Heavy Duty. התקן דורש בקרת איכות הדוקה, בדיקות מתמר לא הרסניות ואפשרויות ציפוי מתקדמות המותאמות לתאי טייס, מבני כנף ומארזי אוויוניקה.
• תקן NAS1395: תקן תעופתי המגדיר אינסרטים זעירים (Miniature) ותצורות מיוחדות בעלות תבריג פנימי ננעל, המיועדות לרכיבי אלקטרו-אופטיקה ורכיבי מכשור מדויק שבהם שטח הפנים ומשקל הקשיח מוגבלים לחלוטין.

סימול המק״טים בתקנים אלה כולל אותיות זיהוי מדויקות המציינות את חומר הגלם והתכונות המכניות. לדוגמה, האות C מציינת פלדת אל-חלד עמידה בקורוזיה (Corrosion Resistant Steel – CRES), האות L מציינת תבריג פנימי בעל נעילה עצמית (Self-Locking) המבוסס על עיוות פסיעה מבוקרת, והאות A מציינת סגסוגות או ציפויים ייעודיים כגון פסיבציה תקנית או סיכוך יבש.

סדרת MS51830 וסדרות 217 אינצ׳יות: תצורות Lightweight מול Heavy Duty

בקטלוג הקשיחים של דרטק טכנולוגיות, סדרת MS51830 והסדרות המסחריות המקבילות מקיפות עשרות מק״טים הזמינים במלאי שוטף. ההחלטה ההנדסית הראשונה בבחירת אינסרט מסדרה זו היא ההכרעה בין תצורת Lightweight (דגם קל) לבין תצורת Heavy Duty (דגם כבד). הבחירה אינה עניין של עלות אלא של גיאומטריית המארז, מרחקי שפה ועומסי גזירה צפויים.

אינסרטים בתצורת Lightweight מתוכננים עם עובי דופן מינימלי, ומאפשרים למתכנן לצמצם את המרחק בין מרכזי הקדחים (Pitch) ואת מרחק הקדח מקצה החלק (Edge Distance). תכונה זו קריטית במארזי זיווד אלקטרוני תעופתי כפי שמתואר בתוך מדריך קשיחים לתעשייה ולזיווד אלקטרוני. במידות הקטנות, דגמי Lightweight מצוידים בשני פיני נעילה בלבד כדי לא לפגוע ברציפות התבריג החיצוני. לעומת זאת, דגמי Heavy Duty כוללים דופן מעובה וארבעה פיני נעילה, ומספקים שטח גזירה חיצוני גדול משמעותית המבטיח כוחות שליפה מקסימליים בחומרים בעלי חוזק מבני בינוני.

להלן מק״טים נבחרים מסדרת MS51830 והסדרות האינצ׳יות הזמינים בקטלוג דרטק ומקושרים ישירות לדפי המפרט החיים:

• MS51830CA-204L: אינסרט קינסרט אינצ׳י מפלדת אל-חלד עם תבריג פנימי ננעל עצמית: דף מוצר MS51830CA-204L.
• MS51830CA-204: אינסרט קינסרט אינצ׳י CRES במבנה Free-Running ללא נעילה פנימית: דף מוצר MS51830CA-204.
• MS51830CA-202L: אינסרט קינסרט תעופתי מוקשח עם פיני נעילה מובנים ותבריג פנימי ננעל: דף מוצר MS51830CA-202L וכן מקבילו בקטלוג MS51830CA202L.
• MS51830CA202: אינסרט קינסרט סטנדרטי לחיזוק תבריגים תעופתיים מפלדת אל-חלד: דף מוצר MS51830CA202.
• MS51830CA201L: אינסרט קינסרט בדגם קומפקטי בעל נעילה עצמית לתבריגים עדינים: דף מוצר MS51830CA201L.
• סדרת 217 אינצ׳ית מסחרית: אינסרטים אינצ׳יים מקבילים בעלי ביצועים גבוהים: דגמים 217-081543, 217-081343, 217-081542 וכן 217-081342.

תקני NAS1394 ו-NAS1395: מפרטי איכות לתעופה וחלל

תקני NAS1394 ו-NAS1395 פותחו במקור עבור תעשיית החלל והתעופה האזרחית והצבאית בארה״ב, כדי לספק מענה אחיד ועקיב לרכיבי הידוק מוברגים במבנים מורכבים. תקנים אלה מטילים דרישות מחמירות במיוחד בכל הנוגע לטוהר המטלורגי של הסגסוגת, שיטות הטיפול התרמי, ודיוק הגיאומטריה של התבריגים הפנימיים והחיצוניים לפי Class 3B ו-Class 2A בהתאמה.

אחד המאפיינים הבולטים באינסרטים לפי תקן NAS הוא מנגנון הנעילה הפנימית (Self-Locking). בעוד שפיני הנעילה החיצוניים מונעים את סיבוב האינסרט בתוך חומר האם, מנגנון הנעילה הפנימי מונע את השתחררות הבורג המורכב בתוך האינסרט. הנעילה מושגת באמצעות עיוות פסיעה מבוקר (Beam Lock או Deformed Thread) בחלקו המרכזי של התבריג הפנימי. מנגנון זה מייצר מומנט התנגדות קבוע (Prevailing Torque) העומד במחזורי פתיחה וסגירה מרובים, ומייתר לחלוטין את הצורך בשימוש בדסקיות נעילה, פינים פצילים או חוט אבטחה (Safety Wire).

בקטלוג דרטק מוחזקים מק״טים תעופתיים מאושרים לפי תקני NAS, הכוללים תעודות איכות מקוריות (CoC) ועקיבות מלאה של אצוות הייצור:

• NAS1394C3L: אינסרט תעופתי מפלדת אל-חלד CRES עם תבריג פנימי ננעל בתקן NAS1394: דף מוצר NAS1394C3L.
• NAS1394C08L: אינסרט תעופתי ננעל עצמית בעל עמידות גבוהה בעומסים דינמיים: דף מוצר NAS1394C08L.
• NAS1394C08: אינסרט תעופתי בתקן NAS1394 בתצורת מעבר חופשי (Free-Running): דף מוצר NAS1394C08.
• NAS1395C08: אינסרט קינסרט תעופתי מוקפד בתקן NAS1395 למכלולים מדויקים: דף מוצר NAS1395C08.

אינסרטים קינסרט מטריים מסדרת 217: פתרונות לתעשיית הזיווד והאלקטרוניקה

בעוד שפרויקטים ביטחוניים המבוססים על תכנון אמריקאי נשענים על מידות אינצ׳יות, מרבית תעשיית האלקטרוניקה, הזיווד הרפואי, המכשור המדעי והרובוטיקה בישראל מתכננים במערכת מטרית. דרטק טכנולוגיות מחזיקה את המלאי הגדול בישראל של אינסרטים קינסרט מטריים מסדרת 217, המכסים תבריגים פנימיים החל מ-M2 ועד M12 ומעלה, הן בדגמים קלים (KNM / Miniature) והן בדגמים כבדים (KNH / Heavy Duty).

אינסרטים מטריים אלה פותרים בעיה נפוצה במארזי אלומיניום דקי דופן המשמשים למערכות תקשורת וזיווד אלקטרוני. במארזים אלה, שימוש בקשיחים ננעצים מסוג סטנדאוף כמתואר בתוך מדריך קשיחי Standoff למארזים או בברגים שבויים לפי מדריך ברגים שבויים לפנלים מספק מענה לחלקי הפח, אך בלוקים מכורסמים וכרטיסי קירור דורשים תבריגים חזקים המוטמעים בעובי החומר.

להלן מק״טים מטריים מובילים מסדרת 217 הזמינים בקטלוג דרטק עם קישור ישיר לעמודי המוצר:

• 217-081575: אינסרט קינסרט מטרי מפלדת אל-חלד בעל חוזק גזירה גבוה במיוחד: דף מוצר 217-081575.
• 217-081375: אינסרט קינסרט מטרי בדגם סטנדרטי לעיגון במארזים ומכלולים מכורסמים: דף מוצר 217-081375.
• 217-081574: אינסרט קינסרט מטרי תעשייתי בעל ארבעה פיני נעילה לעומסי פיתול: דף מוצר 217-081574.
• 217-081573: אינסרט קינסרט מטרי קומפקטי למכלולים צפופים: דף מוצר 217-081573.

תהליך ההתקנה, כלי עבודה ייעודיים ופרוטוקול חליצה לתיקון

אחד היתרונות הבולטים של אינסרט קינסרט בהשוואה לפתרונות תבריג אחרים הוא פשטות ההתקנה והיכולת לבצע אותה הן בסביבת ייצור סדרתית במפעל והן בתנאי שטח או מעבדת אינטגרציה. תהליך ההתקנה התקני כולל חמישה שלבים הנדסיים מוגדרים:

• 1. קידוח (Drilling): קידוח הקדח בקוטר התקני המוגדר במפרט היצרן, באמצעות מקדח מתכת סטנדרטי (Standard Twist Drill). אין צורך במקדח מדורג מיוחד.
• 2. שיקוע פאזה (Countersinking): ביצוע פאזה מדורגת של 82 עד 100 מעלות בקצה הקדח לקוטר המדויק הנקוב בטבלה. פאזה זו חיונית כדי להבטיח שראשי פיני הנעילה ישקעו בצורה מלאה ולא יבלטו מעל פני שטח החומר.
• 3. הברזה (Tapping): הברזת הקדח באמצעות מברז סטנדרטי (Standard Tap) בהתאם לתבריג החיצוני של האינסרט. יש לוודא ניקוי יסודי של השבבים בעזרת לחץ אוויר למניעת חלקיקים זרים.
• 4. הברגת האינסרט (Installation): הברגת הקינסרט לתוך הקדח המוברז בעזרת אצבעות, מברג שטוח או כלי הברגה ייעודי, עד שראשי פיני הנעילה נמצאים בין 0.25 ל-0.75 מ״מ מתחת לפני שטח העבודה.
• 5. נעיצת הפינים (Driving the Keys): הנחת כלי הנעיצה הייעודי (Installation Tool) על גבי האינסרט, והפעלת כוח אקסיאלי (מספר מכות פטיש מתונות או לחץ מבוקר במכבש פנאומטי) עד שכתף הכלי נוגעת בפני השטח והפינים ננעצים במלואם.

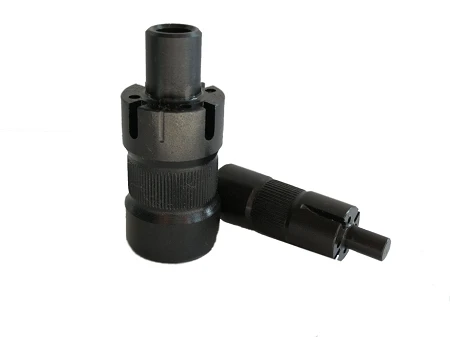

כלי ההתקנה הייעודיים הם חלק בלתי נפרד משרשרת האספקה של דרטק. בקטלוג קיימים כלי החדרת קינסרט ייעודיים לכל קוטר ופסיעה, המבטיחים שפיני הנעילה יוחדרו בקו ישר ומקביל מבלי להתכופף או להישבר: דגמים מובילים כוללים את 217-072665, 217-072664, 217-072663, 217-072671 וכן 217-072670.

במקרה של נזק לאינסרט במהלך חיי המוצר, פרוטוקול החליצה פשוט ומאפשר החלפה מהירה מבלי לפגוע בחומר האם: קודחים בקדח המרכזי באמצעות מקדח תקני בקוטר המתאים לעומק ראשי הפינים בלבד, מכופפים את שרידי הפינים כלפי פנים, ומבריגים את גוף האינסרט החוצה בעזרת חולץ ברגים סטנדרטי (Easy-Out). לאחר מכן מנקים את הקדח ומתקינים אינסרט קינסרט חדש באותה מידה בדיוק.

השוואה הנדסית: קינסרט מול הליקויל (Helicoil) ואומי נעיצה

בחירת סוג האינסרט למכלול הנדסי דורשת איזון בין אילוצי משקל, עמידות בעומסי פיתול, סוג חומר האם ועלויות הייצור וההרכבה. הטבלה וההשוואה הבאות מרכזות את ההבדלים המרכזיים בין קינסרט, סלילי הליקויל וקשיחים ננעצים:

• דרישות כלי עיבוד (Tooling): הליקויל מחייב מברזי STI מיוחדים ומדידי הברגה תואמים. קינסרט משתמש במקדחים ומברזים סטנדרטיים לחלוטין לקדח ההברזה, ודורש כלי נעיצה פשוט בלבד לשיקוע הפינים.
• עמידות במומנט חילוץ (Torque-out): סלילי הליקויל נשענים על חיכוך אלסטי מול דופן הקדח. תחת מומנט פתיחה גבוה של בורג תפוס, הסליל עלול להסתובב. פיני הנעילה המכניים של הקינסרט מונעים כל סיבוב ומספקים עמידות מוחלטת בפיתול.
• עובי דופן ומעטפת משקל: הליקויל הוא הפתרון הקל ביותר ובעל הקוטר החיצוני המינימלי, ומתאים למקומות צפופים במיוחד. קינסרט הוא תותב מוצק הדורש קדח בקוטר חיצוני גדול יותר ועובי דופן משמעותי בחומר האם.
• התאמה לחומר האם: במבני פח דקים עושים שימוש בקשיחי נעיצה קרה (Self-Clinching) כגון אומי לחיצה ופיני נעיצה. בחלקים מכורסמים עבים, יציקות אלומיניום, טיטניום ומגנזיום – אינסרט קינסרט הוא הפתרון המוביל לחיבורים מבניים כבדים.
• תיקון תבריגים שנשחקו: כאשר תבריג מקורי נהרס ונשחק לגמרי, סליל הליקויל לרוב אינו יכול להיאחז בחומר שנותר. אינסרט קינסרט בדגם Heavy Duty או Extra Heavy Duty מאפשר להגדיל את הקדח מעט, להבריז מחדש ולהחזיר את התבריג הפנימי המקורי לעבודה בעומס מלא.
