מה זה הליקויל (Helicoil) ואיך הוא עובד? המדריך הטכני המלא למהנדסים

בעולם ההנדסה המכנית, ובמיוחד בתעשיות הדורשות אמינות ללא פשרות כמו תעופה, ביטחון וציוד רפואי, תבריג פגום אינו רק אי-נוחות – הוא כשל פוטנציאלי קריטי. הפתרון המקובל והאמין ביותר לשיקום וחיזוק תבריגים הוא שימוש בתבסיסי תיל, הידועים בשם הגנרי הליקויל (Helicoil). מדריך טכני זה נועד לספק למהנדסים, מנהלי רכש וצוותי אחזקה את כל המידע הנדרש על טכנולוגיית הליקויל, עקרון פעולתה, תהליך ההתקנה המדויק והתקנים הרלוונטיים. נסקור את היתרונות ההנדסיים של פתרון זה לתיקון תבריג, במיוחד בחומרים רכים, ואת השיקולים בבחירת ספק מתאים ליישומים קריטיים.

האתגר: כשל בתבריג ברכיבי אלומיניום ומתכות רכות

אלומיניום, מגנזיום וסגסוגות קלות אחרות הם חומרים פופולריים בתעשיות מתקדמות בזכות יחס החוזק-משקל המצוין שלהם. עם זאת, רכותם היחסית הופכת אותם לפגיעים במיוחד לכשלים בתבריגים. הבעיה הקלאסית, המוכרת לכל מהנדס מכונות או טכנאי, היא תבריג “אכול” או קרוע (stripped thread). כשל זה מתרחש לרוב עקב אחת משתי סיבות עיקריות: הידוק יתר (over-torquing) של הבורג, הגורם לעיוות פלסטי וכניעת חומר האם, או עייפות החומר כתוצאה ממחזורי פירוק והרכבה תכופים, רעידות (vibrations) או עומסים דינמיים.

ההשלכות של תבריג פגום יכולות להיות חמורות. במערכת תעופתית, חיבור רופף עלול להוביל לכשל מבני קטסטרופלי. במארז אלקטרוני של מערכת ביטחונית, אובדן האטימה או החיבור המכני עלול להשבית את המערכת בשדה. בציוד רפואי, כשל כזה יכול לסכן חיי אדם. לכן, הצורך בפתרון אמין לשיקום תבריגים קיים אינו רק עניין של חיסכון בעלות הרכיב הפגום, אלא דרישה בסיסית לשמירה על בטיחות, אמינות ועמידה בתקנים המחמירים ביותר.

מהו תבסיס הליקויל (Helicoil) ומהו עקרון הפעולה שלו?

הליקויל הוא שם מותג שהפך לשם גנרי עבור סוג ספציפי של תבסיס הברגה (Threaded insert) מסוג תבסיס תיל (wire-thread insert). זהו למעשה סליל מדויק של תיל מפלדת אל-חלד בעל חתך ייחודי בצורת יהלום. כאשר סליל זה מוחדר לתוך חור שהוכן מראש, הוא מתרחב ויוצר תבריג פנימי חדש, סטנדרטי ומדויק, תוך שהוא נאחז בדפנות התבריג החיצוני שנוצר בחומר האם.

עקרון הפעולה ההנדסי מבריק בפשטותו: במקום להסתמך על חוזק הגזירה הנמוך יחסית של חומר האם הרך (כמו אלומיניום), ההליקויל יוצר “שרוול” מפלדה קשיחה ועמידה. התוצאה היא תבריג חדש שהוא חזק ועמיד בפני שחיקה באופן משמעותי יותר מהתבריג המקורי. הסיבה לכך נובעת מפיזור עומסים אופטימלי; המבנה הגמיש של סליל ההליקויל מאפשר חלוקה שווה יותר של העומס המופעל על ידי הבורג על פני כל כריכות התבריג, בניגוד לבורג רגיל המעמיס בעיקר את הכריכות הראשונות. פיזור עומסים זה מפחית ריכוזי מאמצים ומגדיל דרמטית את עמידות החיבור למשיכה (pull-out strength) ולרעידות.

• חומר: ברוב היישומים הסטנדרטיים, תבסיסי הליקויל עשויים מפלדת אל-חלד מסוג 304 (UNS S30400) או 316, המספקת עמידות גבוהה לקורוזיה. ליישומים מיוחדים קיימים חומרים אקזוטיים יותר כמו Inconel X-750 לטמפרטורות גבוהות.
• מבנה: סליל תיל מדויק, מגולגל בחופשיות, בעל חתך בצורת יהלום. בקצהו האחד קיימת “לשונית” (tang) המשמשת לכלי ההחדרה.
• יתרון מרכזי: יצירת תבריג פלדה חזק בתוך חומר רך, המספק עמידות מעולה בפני שחיקה, רעידות וקורוזיה, תוך שיפור משמעותי בביצועי החיבור המכני.

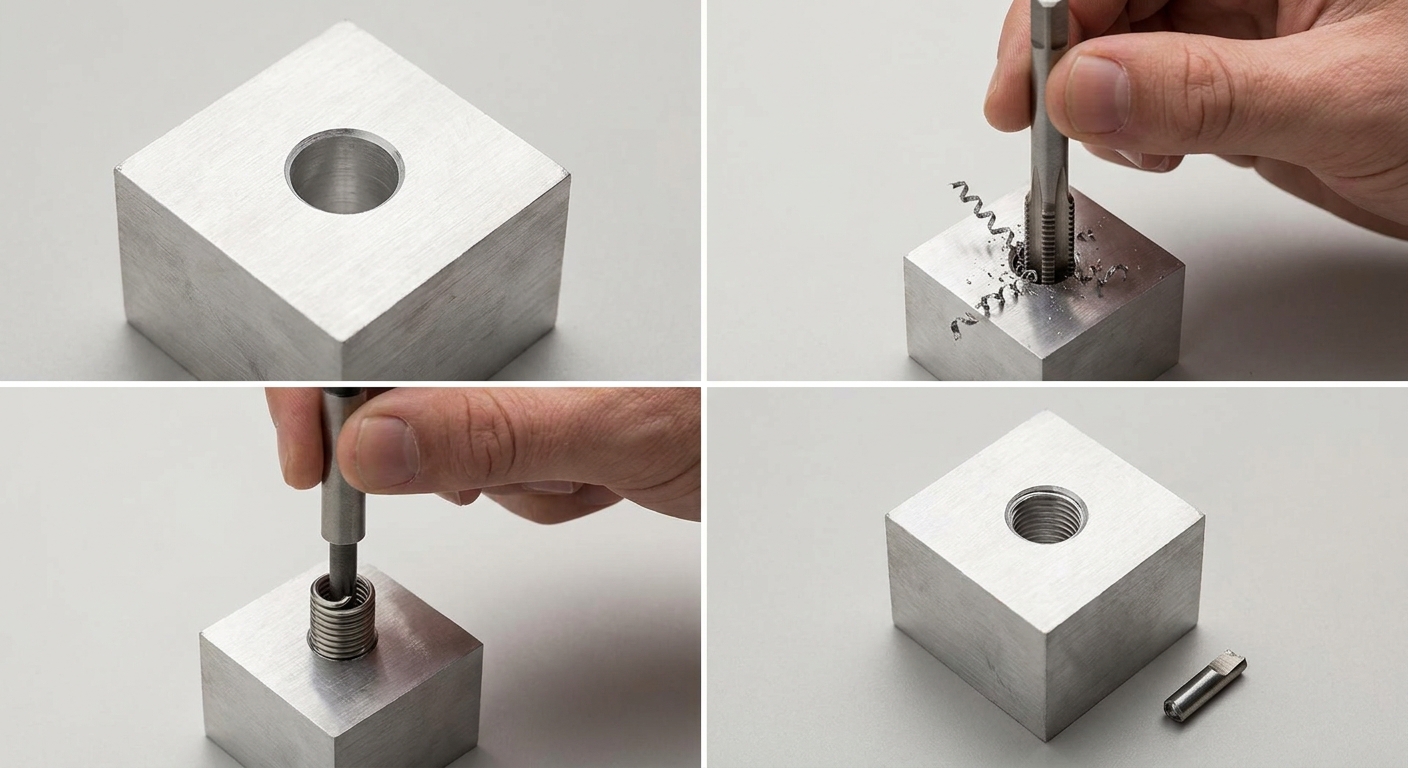

תהליך התקנה מקצועי בארבעה שלבים (דיאגרמה מילולית)

התקנה נכונה של תבסיס הליקויל היא קריטית להשגת מלוא הפוטנציאל המכני של החיבור. התהליך דורש שימוש בכלים ייעודיים ומדויקים ומבוצע בארבעה שלבים ברורים. כל סטייה מהוראות היצרן עלולה לפגוע באיכות התבריג הסופי ובעמידותו.

1. שלב 1: קידוח (Drilling): השלב הראשון הוא סילוק התבריג הפגום ויצירת קדח נקי ומדויק. יש להשתמש במקדח בקוטר ספציפי, המכונה מקדח STI (Screw Thread Insert), שקוטרו גדול מקוטר הבורג המקורי אך קטן מהקוטר החיצוני של התבריג שייוצר. מידות המקדחים מוגדרות במדויק בטבלאות טכניות לפי מידת התבריג הרצויה (למשל, M5x0.8). קידוח מדויק ומאונך למשטח הוא תנאי הכרחי להצלחת התהליך.
2. שלב 2: תיוג (Tapping): לאחר הקידוח, יוצרים תבריג חדש בדפנות החור באמצעות מברז (tap) ייעודי, המכונה מברז STI. למברז זה יש פרופיל וקוטר ייחודיים המתאימים לקוטר החיצוני של סליל ההליקויל במצבו המותקן. חשוב להשתמש בנוזל חיתוך מתאים (בהתאם לחומר האם) כדי להבטיח תבריג נקי וחלק, ולשמור על מאונכות המברז לאורך כל התהליך.
3. שלב 3: החדרה (Installation): בשלב זה, מבריגים את תבסיס ההליקויל לתוך התבריג החדש. התהליך מתבצע באמצעות כלי החדרת ייעודי (installation tool), ידני או פנאומטי. משחילים את התבסיס על קצה הכלי, כך שלשונית ההנעה (tang) נתפסת בחריץ של הכלי. מפעילים לחץ קל ומסובבים את הכלי עם כיוון השעון, מה שגורם לתבסיס להתכווץ מעט ולהיכנס בקלות לתוך התבריג. יש להבריג את התבסיס כך שקצהו העליון יהיה שקוע כ-1/4 עד 1/2 כריכה מתחת לפני השטח של הרכיב.
4. שלב 4: שבירת הלשונית (Tang Break-off): לאחר שהתבסיס ממוקם בעומק הנכון, יש להסיר את לשונית ההנעה ששימשה להחדרתו. ביישומים של חורים קודחים (through holes), הדבר חיוני כדי לאפשר מעבר חופשי של הבורג. משתמשים בכלי ייעודי (tang break-off tool) או בדורן פשוט, מניחים אותו על הלשונית ומכים קלות עם פטיש. הלשונית, שתוכננה עם חריץ שבירה (notch) מדויק, נשברת ונופלת. ביישומים של חורים סתומים (blind holes), יש לוודא שהלשונית השבורה מסולקת מהקדח.

תקנים, חומרים ועקיבות: מדוע חשוב לעבוד עם ספק מורשה?

כאשר מדובר ביישומים קריטיים, במיוחד בתחומי התעופה (AS9100) והביטחון (MIL-DTL), לא ניתן להתפשר על איכות הרכיבים. הבחירה בתבסיס הליקויל חייבת להתבסס על מוצרים העומדים בתקנים המחמירים ביותר. התקנים המרכזיים בתחום זה הם **MS21209** (המגדיר את המידות והביצועים של תבסיסים במידות אינצ’יות) ו-תקן MIL-I-45914A, המפרט את הדרישות לתבסיסי הברגה הניתנים לנעילה (locking inserts). עמידה בתקנים אלו מבטיחה שהתבסיס יעמוד בעומסים, בטמפרטורות ובתנאי הסביבה להם תוכנן.

מעבר לתקן עצמו, ישנה חשיבות מכרעת לחומר הגלם ממנו עשוי התבסיס ולציפויים הסופיים. לדוגמה, יישומים מסוימים דורשים ציפוי קדמיום לעמידות בקורוזיה או ציפוי כסף (silver plating) למניעת התחברות קרה (galling) בטמפרטורות גבוהות. כאן נכנסת לתמונה חשיבות העבודה עם ספק מורשה ובעל ניסיון. חברת DAR Technologies (דרטק טכנולוגיות), עם ניסיון של למעלה מ-30 שנה באספקת רכיבים לתעשיות התעופה, הביטחון והאלקטרוניקה, מבינה את חשיבות האיכות והעקיבות. כחברה בעלת אישור ISO 9001, אנו מייבאים באופן בלעדי מותגים מובילים מארה”ב ומאירופה, ומבטיחים **עקיבות (traceability) מלאה** לכל פריט, החל מרמת חומר הגלם (lot) ועד ללקוח הסופי. האספקה המיידית ממלאי מקומי מבטיחה זמינות ורציפות תפעולית עבור לקוחותינו.

יישומים אופייניים של הליקויל בתעשיות מתקדמות

השימוש בתבסיסי הליקויל נפוץ במגוון רחב של תעשיות הדורשות חיבורי הברגה אמינים בחומרים רכים. היכולת לשקם או לחזק תבריג באופן שיהיה חזק יותר מהמקור הופכת אותו לפתרון ברירת המחדל במקרים רבים.

• תעופה וביטחון: זהו התחום המובהק ביותר לשימוש בהליקויל. הוא משמש לחיזוק נקודות עיגון במבני מטוסים, במנועים, בתיבות הילוכים, במערכות נשק ובכל רכיב העשוי מסגסוגות אלומיניום או טיטניום. היכולת לעמוד ברעידות ושינויי טמפרטורה קיצוניים היא קריטית עבור רכיבים לתעשיית התעופה.
• זיווד אלקטרוני ומארזים: במארזי אלומיניום של מערכות תקשורת, ציוד רפואי וציוד בדיקה, נדרשות נקודות הברגה עמידות לפירוק והרכבה תכופים של כרטיסים אלקטרוניים ופאנלים. הליקויל מבטיח שתבריגי החיבור לא יישחקו לאורך זמן, בדומה לפתרונות אחרים של קשיחים לזיווד אלקטרוני.
• תעשיית הרכב: שיקום תבריגים בבלוקי מנוע וראשי מנוע מאלומיניום הוא שימוש קלאסי. נקודות קריטיות כמו תבריגי מצתים (spark plugs), ברגי סעפת הפליטה וברגי מכסה השסתומים משוקמות בהצלחה באמצעות הליקויל, תוך החזרת המכלול למפרט המקורי ואף מעבר לכך.
• מכשור ותבניות: בתבניות הזרקת פלסטיק ומתכת, וכן בגופי מכונות הדורשים כיול ופירוק תכופים, תבריגים עלולים להישחק. הליקויל מספק פתרון ארוך טווח המאפשר תחזוקה נוחה ומאריך את חיי הרכיבים היקרים.

שאלות ותשובות טכניות (FAQ)

סיכום וייעוץ טכני מקצועי

תבסיס הליקויל הוכיח את עצמו לאורך עשורים כפתרון הנדסי אמין, יעיל וחסכוני לשיקום וחיזוק תבריגים, במיוחד ברכיבים העשויים מתכות רכות. התקנה נכונה, תוך שימוש בכלים ייעודיים ועמידה במפרטים הטכניים, מניבה חיבור הברגה חזק, מדויק ועמיד יותר מהתבריג המקורי. בעולם שבו אין מקום לטעויות, בחירה ברכיבים איכותיים העומדים בתקנים המחמירים ובספק בעל ידע וניסיון היא הכרחית.
