הנדסה ללא ריתוך: כיצד טכנולוגיית ההצמדה בלחיצה (Self-Clinching) משנה את עולם הייצור
ניתוח טכנולוגי ומבט לעומק על פתרונות החיבור המתקדמים מבית PEM® המחליפים את שיטות הריתוך המסורתיות.
בעולם המודרני של ייצור זיווד אלקטרוני, תעשיית הרכב והתעופה, המגמה הברורה היא מעבר לחומרים קלים ודקים יותר. עם זאת, אתגר מרכזי שתמיד ניצב בפני המהנדסים הוא כיצד ליצור הברגות חזקות ואמינות בפחי מתכת דקים במיוחד, מבלי לעוות את החומר או לפגוע בציפוי החיצוני שלו.
התשובה המהפכנית לאתגר זה נעוצה בטכנולוגיית הקשיחים בלחיצה עצמית (Self-Clinching Fasteners), אשר הומצאה והובלה על ידי חברת PennEngineering (PEM®) וכיום מהווה סטנדרט עולמי בלתי מעורער.
מהי טכנולוגיית Self-Clinching וכיצד היא עובדת?
בבסיסה, קשיח בלחיצה עצמית (כמו אום, בורג או עמוד מרחק) הוא רכיב המיועד להפוך לחלק קבוע ובלתי נפרד מפח הבסיס אליו הוא מותקן. התהליך אינו מבוסס על חום, דבקים או הלחמות, אלא על תופעה מכנית מבוקרת הנקראת “זרימה קרה” (Cold Flow) של המתכת.
כאשר הקשיח נלחץ באמצעות מכבש מקבילי לתוך חור קדוח או מנוקב מראש, הוא מפעיל לחץ על המתכת המארחת (הפח). כתוצאה מכך, חומר הפח נדחף וזורם באופן טבעי לתוך מגרעת טבעתית (Annular Recess) הממוקמת בצוואר הקשיח. במקביל, שינון מיוחד (Knurl או Serration) המובנה בקשיח ננעץ בעוצמה בתוך הפח ומספק התנגדות מוחלטת לסיבוב.
כלל הברזל של הלחיצה העצמית: כדי שהתהליך יצליח והמתכת תזרום כנדרש, על הקשיח להיות תמיד קשה משמעותית מהפח המארח אליו הוא מוחדר. תנאי זה קריטי במיוחד בעבודה עם פחי נירוסטה (Stainless Steel), הדורשים קשיחים מסגסוגות ייעודיות וקשות במיוחד.
ההבדלים המרכזיים: לחיצה עצמית מול ריתוך פחים (Weld Nuts)
במשך עשורים רבים, ריתוך אומים וברגים (Spot Welding) היה הפתרון הנפוץ בתעשייה. עם זאת, המעבר לטכנולוגיית הלחיצה של PEM מציג יתרונות הנדסיים וכלכליים דרמטיים:
| פרמטר השוואה | ריתוך מסורתי (Weld Fasteners) | לחיצה עצמית (PEM® Self-Clinching) |
| מאמצים תרמיים | מכניס חום גבוה, יוצר עיוותים (Thermal Stress) ומחליש את אזור החיבור. | תהליך מכני קר לחלוטין. אין פגיעה בתכונות המטאלורגיות של הפח. |
| גימור וציפוי הפח | חובה לרתך על מתכת חשופה. לא ניתן ליישם על פח צבוע או מצופה מראש. | ניתן להתקנה על פחים צבועים, מגולוונים או מנוקבים ללא פגיעה בציפוי. |
| רכיבים רופפים | מצריך לעיתים שימוש בדיסקיות קפיץ ובאומים נוספים כדי למנוע השתחררות. | הקשיח הופך לחלק קבוע מהפח. מונע לחלוטין נפילת ברגים ואובדן חלקים. |
| בטיחות וסביבה | מייצר גיצים, נתזי ריתוך (Weld Splatter) ואדים רעילים הדורשים אוורור. | תהליך נקי, שקט, חסכוני באנרגיה וללא כל פליטות מזהמות. |
סוגי הקשיחים הנפוצים והשימושים שלהם
חברת PEM פיתחה מגוון עצום של פתרונות קשיחים הנותנים מענה לצרכים תכנוניים שונים:
-
אומים בלחיצה עצמית (Self-Clinching Nuts): הפתרון הקלאסי ליצירת הברגה פנימית חזקה בפח דק. קיימים גם בדגמים מיניאטוריים המותאמים למקומות צפופים (כמו בסמארטפונים וטאבלטים).
-
ברגים/פינים בלחיצה (Studs & Pins): ברגים הבולטים מתוך הפח ומאפשרים הרכבה מהירה של רכיבים משלימים. לאחר הלחיצה, ראש הבורג נותר שטוח לחלוטין (Flush) עם גב הפח.
-

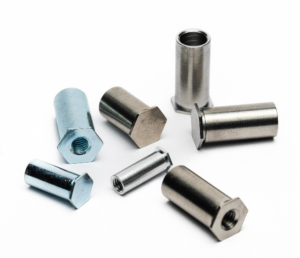

עמודי מרחק (Standoffs): משמשים לריווח וקיבוע של כרטיסים אלקטרוניים (PCB) בתוך מארזים, ומגיעים בתצורות פתוחות או סגורות להגנה מפני חדירת אבק או שבבים.
