כשהחיכוך כבר לא מספיק: המהפכה ההנדסית של דיסקיות האבטחה מבית HEICO-LOCK®

בעולם ההנדסה והתעשייה הכבדה, ברגים משוחררים הם לא רק מטרד – הם סכנת חיים ופוטנציאל לנזק כלכלי עצום. בעוד שפתרונות מסורתיים נשענים על כוח החיכוך, חברת HEICO הגרמנית מציגה גישה אחרת לגמרי המבוססת על מתח קדם (Preload). כיצד מנגנון ה”טריז” משנה את חוקי המשחק תחת רעידות קיצוניות ואיך זה עובד? כתבה טכנולוגית.

כל מהנדס מכונות או מנהל תחזוקה מכיר את הסיוט הזה: מכונה יקרה, קו ייצור דינמי או קונסטרוקציית פלדה מסיבית שמתחילים “לסבול” מברגים רופפים. בסביבות עבודה המאופיינות ברעידות קיצוניות, עומסים דינמיים משתנים או זעזועים מתמידים, דיסקיות (שייבות) סטנדרטיות או אומים רגילים פשוט אינם מסוגלים לעמוד במשימה לאורך זמן.

הסיבה לכך נעוצה בעובדה שרוב אמצעי האבטחה הישנים מנסים להילחם בבעיה באמצעות הגדלת החיכוך. אולם, תחת ויברציות קשות, החיכוך נכשל. חברת HEICO Group, המומחית הבינלאומית לטכנולוגיות הידוק וחיבור, מציעה פתרון קצה מדעי מוכח: מערכת דיסקיות האבטחה במנגנון טריז – HEICO-LOCK® Wedge Lock Washers.

המפתח: אבטחה באמצעות כוח הידוק (Preload) ולא באמצעות חיכוך

הייחודיות הבולטת של מערכת HEICO-LOCK®, המבדלת אותה מפתרונות אחרים בשוק, היא המכניקה שלה: החיבור מאובטח באמצעות שמירה והגדלה של כוח ההידוק (Preload) ולא באמצעות חיכוך.

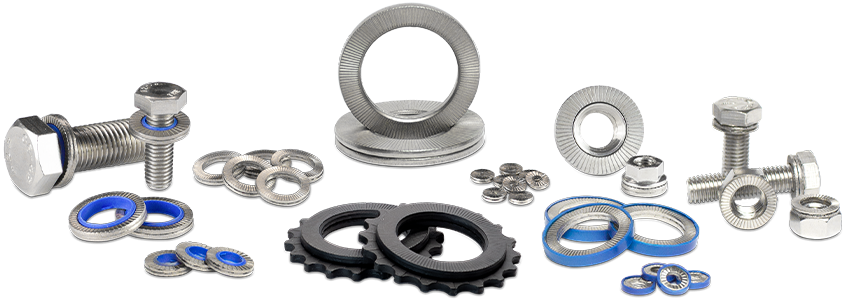

הדיסקיות מגיעות כזוג מורכב מראש (Pre-assembled pair) המודבק באופן זמני כדי למנוע טעויות בהרכבה. המבנה ההנדסי של הזוג מורכב משני חלקים משלימים:

1. בצד הפנימי (המפגש בין שתי הדיסקיות): קיימות זיזים בצורת טריז (Wedge-shaped cams).

2. בצד החיצוני (הבא במגע עם ראש הבורג/האום ומשטח העבודה): קיימות שיניים רדיאליות (Radial teeth).

איך זה עובד בזמן אמת?

כאשר מהדקים את הבורג, השיניים הרדיאליות החיצוניות של הדיסקית ננעצות (“נשתלות”) לתוך המשטחים המשיקים אליהן (ראש הבורג מצד אחד ומשטח העבודה מצד שני).

כאשר המערכת נחשפת לעומסים דינמיים או לרעידות קשות שמנסות לסובב ולשחרר את הבורג, הדיסקיות החיצוניות נותרות מקובעות למקומן. התנועה היחידה שמתאפשרת במערכת היא בין שני משטחי הטריז הפנימיים.

כאן נכנסת הגיאומטריה לפעולה: זווית הזיזים  של הדיסקיות גדולה יותר מזווית פסיעת ההברגה של הבורג. כל ניסיון של הבורג להסתובב ולהשתחרר מאלץ את הדיסקיות לטפס זו על זו על גבי משטחי הטריז. פעולה זו מרחיבה את העובי הכולל של הדיסקיות, ויוצרת אפקט של הגדלת כוח ההידוק הכללי של החיבור. במילים פשוטות: ככל שהבורג מנסה להשתחרר – המערכת נועלת אותו חזק יותר.

יתרונות הנדסיים ותפעוליים בשטח

מערכת הדיסקיות של HEICO-LOCK מציעה שורה של יתרונות שהופכים אותה לתקן מועדף בתעשיות רבות:

• אמינות מוסמכת תחת עומסים קיצוניים: המערכת פועלת בצורה מושלמת הן ברמות הידוק נמוכות והן ברמות הידוק גבוהות, ונבדקה בהצלחה במבחני רעידות מחמירים (כמו מבחן יונקר – Junker test).

• עבודה מיטבית עם חומרי סיכה: בניגוד למערכות מבוססות חיכוך, שבהן שימוש בגריז או שמן פוגע ביעילות האבטחה, ה-HEICO-LOCK מתפקדת באופן מלא גם כאשר החיבור משומן, מה שמקל על תהליכי ההרכבה והתחזוקה.

• שימוש רב-פעמי: הדיסקיות ניתנות לפירוק ולהרכבה מחדש מבלי לאבד מיעילותן ומבלי לפגוע באיכות האבטחה.

• התאמה לברגים בעלי חוזק גבוה: הדיסקיות מתאימות באופן מלא לשימוש עם ברגים בדרגות חוזק גבוהות במיוחד, כגון 8.8, 10.9 ו-12.9 והאומים התואמים להם.

• קלות ופשטות בהרכבה: הדיסקיות מסופקות כזוג מודבק, מה שמונע הרכבה הפוכה או שגויה ומקצר את זמן העבודה על קו הייצור.

חומרים ומידות: מענה לכל סביבה תעשייתית

כדי לתת מענה לתנאים סביבתיים מגוונים – החל ממפעלי ייצור יבשים ועד לאסדות קידוח בלב ים – HEICO מייצרת את הדיסקיות במגוון חומרים וצורות:

1. פלדה קונבנציונלית (Steel C45E): מטופלת תרמית (Through-hardened) ומצופה בשכבת אבץ פתיתי (Zinc flake coated) להגנה מצוינת מפני קורוזיה,

2. פלדת אל-חלד (Stainless Steel 316L / 1.4404): מוקשחת שטח (Surface-hardened) המיועדת לסביבות קורוזיביות ורטיבות.

3. סגסוגות מיוחדות: ליישומים קיצוניים במיוחד, החברה מייצרת דיסקיות מחומרים עמידים במיוחד כמו 254 SMO® (עבור סביבות ימיות וכלור) ו-INCONEL® / Alloy 718 (עבור טמפרטורות גבוהות ותעשיית התעופה/נפט).

הדיסקיות זמינות בגרסאות בעלות קוטר חיצוני רגיל (Narrow) או קוטר חיצוני רחב (Wide), כאשר הגרסה הרחבה מיועדת בעיקר לשימוש על גבי חורים מוגדלים (Oversized), משטחים רכים (כמו אלומיניום) או צבע. המידות הסטנדרטיות נעות על פני טווח רחב (ברגי M, UNC ועוד), וניתן לקבל בהזמנה מיוחדת מידות ענק ואף פתרונות להברגות שמאליות.

שורה תחתונה: ביטחון מקסימלי בכל בורג

בעולם שבו זמן השבתה של מכונה מתורגם להפסדים של אלפי דולרים בדקה, וברגים משוחררים עלולים לגרום לכשלים מבניים קטסטרופליים, הבחירה בטכנולוגיית אבטחה מבוססת מדע היא הכרחית. הדיסקיות של HEICO-LOCK מוכיחות שבאמצעות תכנון הנדסי חכם המנצל את מתח הקדם לטובתו, ניתן להשיג שקט תעשייתי ובטיחות מקסימלית גם בתנאים התובעניים ביותר על פני כדור הארץ.
