קינסרט (Keensert) מול הליקויל (Helicoil): המדריך המלא לבחירת תבסיס התבריג האידיאלי ליישום שלך

הקדמה: אתגר הבחירה בתבסיס תבריג (Thread Insert) הנכון

בעולם ההנדסה המודרני, ובמיוחד בתעשיות התעופה, הביטחון והאלקטרוניקה, אמינות החיבורים המכניים היא קריטית. כל תבריג, קטן ככל שיהיה, מהווה נקודת כשל פוטנציאלית. האתגר גובר כאשר עובדים עם חומרים רכים יחסית, כגון סגסוגות אלומיניום, מגנזיום או חומרים מרוכבים, בהם תבריג סטנדרטי עלול להישחק, להיתלש או להינזק תחת עומס. כאן נכנסים לתמונה תבסיסי תבריג (Threaded Inserts), רכיבים הנדסיים מתוחכמים שנועדו לחזק תבריגים קיימים או לתקן הברגות שניזוקו. בשוק קיימים פתרונות רבים, אך שניים מהם הפכו לסטנדרט דה-פקטו בתעשיות התובעניות ביותר: קינסרט (Keensert) והליקויל (Helicoil). למרות ששניהם משרתים מטרה דומה, הם שונים מהותית במבנה, בשיטת ההתקנה ובתכונות המכניות שלהם. מטרתו של מאמר זה היא לספק השוואה טכנית מעמיקה, קינסרט מול הליקויל, כדי לסייע למהנדסים, מנהלי רכש וצוותי איכות לקבל החלטה מושכלת המבוססת על דרישות היישום הספציפיות.

ניתוח טכני: הליקויל (Helicoil) – גמישות ופיזור עומסים

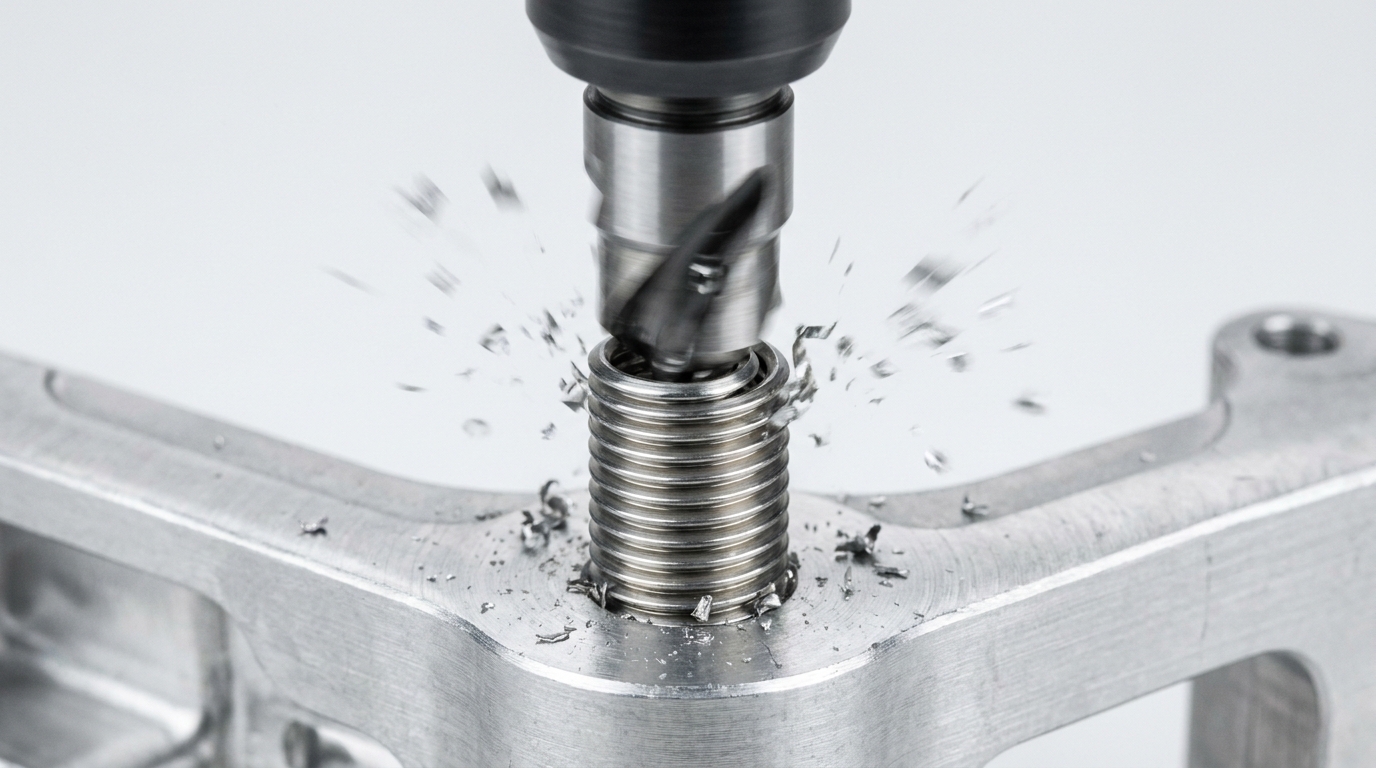

הליקויל הוא תבסיס תבריג המבוסס על סליל תיל מדויק, העשוי לרוב מפלדת אל-חלד (Stainless Steel 304 או Inconel X-750 ליישומים בטמפרטורה גבוהה). חתך הרוחב של התיל הוא בצורת יהלום, וכאשר הוא מותקן בתוך קדח מוכן עם תבריג ייעודי (STI – Screw Thread Insert), הוא מתרחב ויוצר תבריג פנימי חדש, סטנדרטי ומדויק. היתרון המרכזי של מבנה גמיש זה הוא פיזור עומסים מעולה. במקום שהעומס המופעל על ידי הבורג יתרכז בשיניים הראשונות של התבריג בחומר האם (כפי שקורה בתבריג רגיל), ההליקויל מפזר את הלחץ באופן שווה על פני כל אורך הסליל. התוצאה היא חיבור חזק משמעותית מהתבריג המקורי בחומר האם, במיוחד בחומרים רכים.

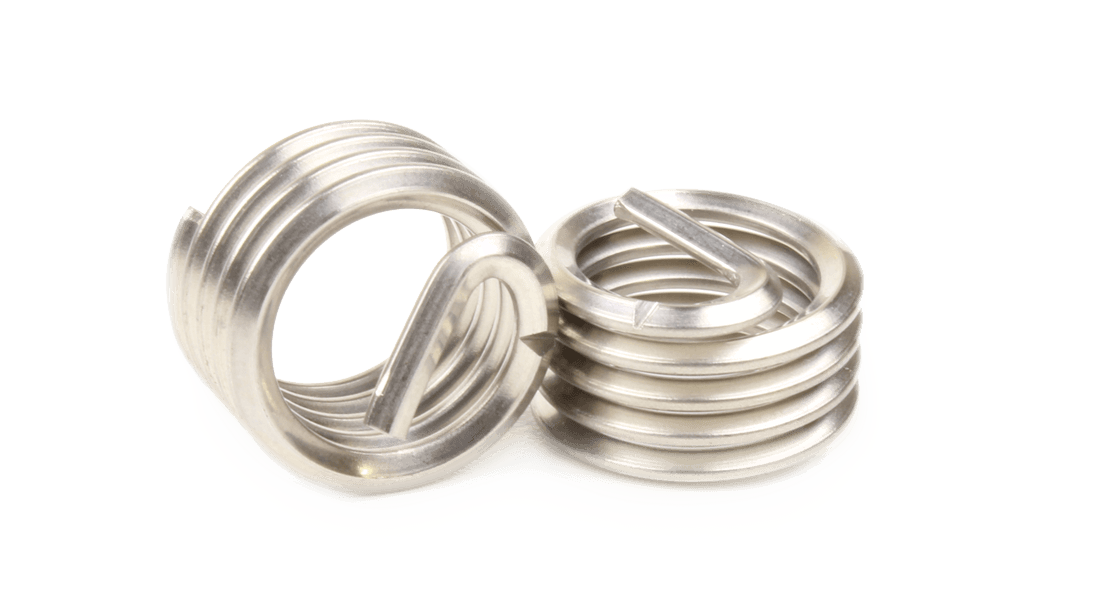

בזכות משקלו הנמוך, הפרופיל הקומפקטי שלו ותהליך ההתקנה המהיר יחסית, הליקויל הפך לפתרון מועדף ביישומים רבים. הוא אידיאלי למארזים אלקטרוניים, רכיבים לא-מבניים בתעופה, תיקוני הברגות במנועים ובלוקים, וכל יישום שבו חיסכון במשקל ועלות הם פרמטרים חשובים. לדוגמה, הליקויילים עם לשונית (Tanged) כמו מק”ט MA3279-101 או MS124660-MODIFIED נפוצים מאוד ביישומים העומדים בתקנים צבאיים (MIL-STD) ותעופתיים (NAS), ומספקים פתרון אמין ומוכח לייצור בנפח גבוה. עם זאת, חשוב לזכור שההתנגדות שלו לסיבוב (torque-out) תלויה בעיקר בחיכוך שבין הסליל לחומר האם, ולכן ביישומים עם רעידות קיצוניות או מומנט הידוק גבוה במיוחד, ייתכן שיידרש פתרון חזק יותר.

ניתוח טכני: קינסרט (Keensert) – חוזק ועמידות ללא פשרות

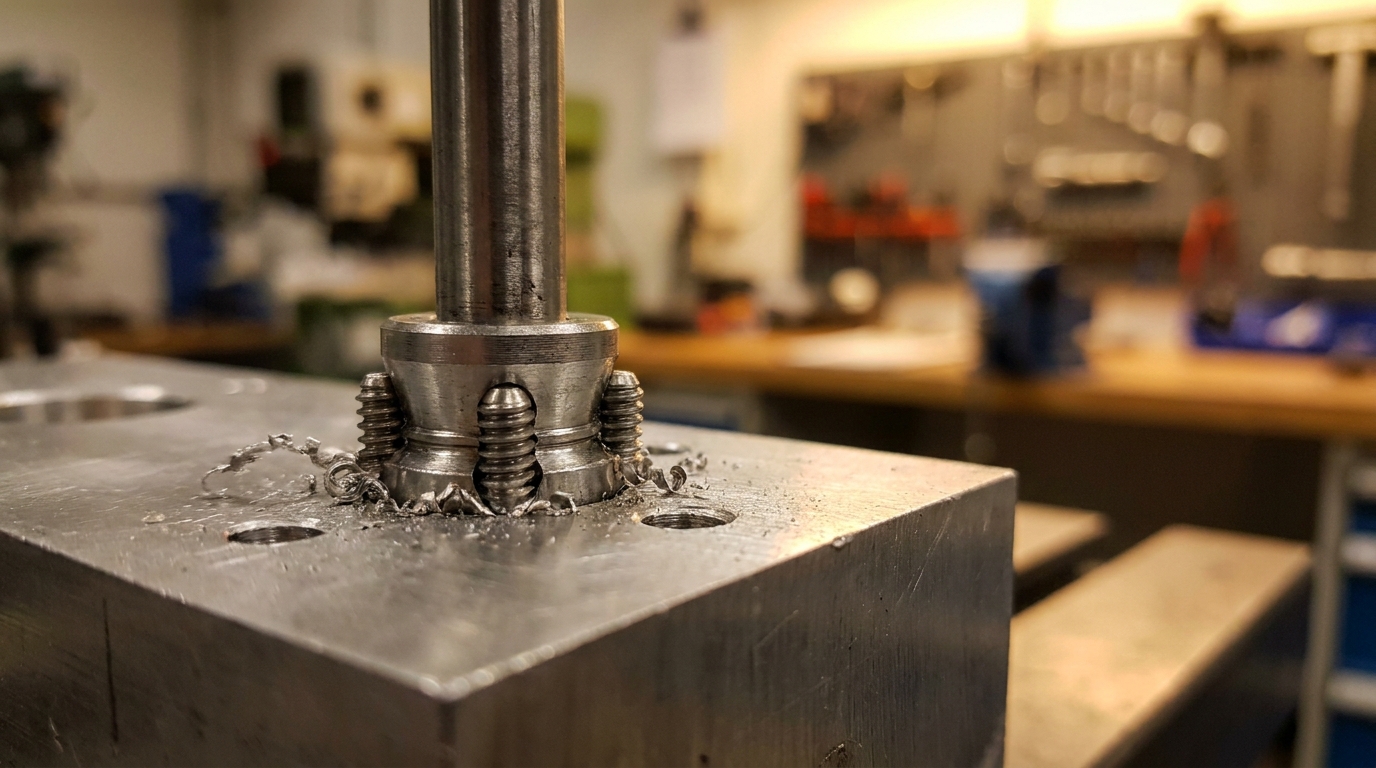

בניגוד למבנה התיל הגמיש של ההליקויל, הקינסרט הוא תותב (bushing) מוצק העשוי מקשה אחת של פלדה (לדוגמה, פלדת פחמן או פלדת אל-חלד), הכולל תבריג חיצוני ופנימי סטנדרטיים. מה שמייחד את הקינסרט והופך אותו לפתרון כה חזק הם פיני נעילה (Kees) המשולבים בדופן החיצונית שלו. תהליך ההתקנה כולל הברגת התותב לתוך קדח שהוכן מראש, ולאחר מכן, שימוש בכלי ייעודי כדי ‘לנעוץ’ את הפינים לתוך חומר האם. פעולה זו יוצרת נעילה מכנית חיובית (positive mechanical lock) בין התותב לחומר, המונעת לחלוטין כל סיבוב או תזוזה של התבסיס, גם תחת עומסי מומנט גבוהים, רעידות חזקות או מחזורי טמפרטורה קיצוניים.

הנעילה המכנית הופכת את הקינסרט לבחירה המועדפת ביישומים קריטיים שבהם כשל בתבריג אינו אופציה. הוא נמצא בשימוש נרחב ברכיבים מבניים נושאי עומס בתעשייה האווירית, בגופי הילוכים (transmissions), בציוד צבאי כבד, במתקני שיגור ובמכונות תעשייתיות. הדופן העבה והמוצקה של הקינסרט גם מספקת שטח פנים גדול יותר מול חומר האם, מה שתורם לחוזק משיכה (pull-out strength) יוצא דופן. לדוגמה, קינסרטים אינצ’יים בתקני MS או קינסרטים מטריים כמו מק”ט 217-076351 או 217-077282 מספקים פתרון אולטימטיבי ליישומים תובעניים הדורשים את רמת האמינות הגבוהה ביותר. החיסרון היחסי הוא תהליך התקנה מורכב יותר ועלות רכיב גבוהה יותר בהשוואה להליקויל, אך ביישומים המתאימים, הביטחון והביצועים מצדיקים את ההשקעה.

טבלת השוואה: Keensert מול Helicoil

כדי לסייע בבחירה המעשית, ריכזנו את הפרמטרים ההנדסיים המרכזיים בטבלת השוואה ישירה. חשוב לנתח כל פרמטר בהתאם לדרישות הספציפיות של היישום שלכם.

תרשים החלטה: כיצד לבחור את הפתרון הנכון ליישום שלך?

כדי לפשט את תהליך הבחירה, ניתן להשתמש בתרשים החלטה המבוסס על שאלות מנחות. ענו על השאלות הבאות כדי להתמקד בפתרון המתאים ביותר:

• אם היישום קריטי מבחינה בטיחותית (Safety-Critical) ונתון לעומסי משיכה, רעידות קיצוניות או מומנט גבוה, הפתרון המומלץ הוא Keensert. הנעילה המכנית החיובית שלו מבטיחה שהתבסיס לא ישתחרר, גם בתנאים הקשים ביותר.
• אם המטרה העיקרית היא תיקון תבריג סטנדרטי, חיסכון במשקל, מזעור עלויות או ייצור בנפח גבוה, הפתרון המומלץ הוא Helicoil. יעילות ההתקנה שלו, עלותו האטרקטיבית וביצועיו המעולים ברוב היישומים הופכים אותו לבחירה כלכלית וחכמה.
• אם עובדים עם חומרים רכים במיוחד (כמו מגנזיום או פלסטיק) ונדרש שטח פנים גדול ככל הניתן לפיזור עומס, Keensert בעל הדופן העבה יותר עשוי לספק יתרון מבני ולמנוע לחץ יתר על חומר האם.
• אם קיימת מגבלת מקום חמורה ונדרש פרופיל התקנה מינימלי (דופן דקה בין קדחים או קרוב לקצה החלק), Helicoil הוא הבחירה העדיפה בזכות הקוטר החיצוני הקטן יותר הנדרש להתקנתו.

מעבר לרכיב: מדוע איכות, תקנים ועקיבות הם קריטיים?

הבחירה בין קינסרט להליקויל היא החלטה הנדסית חשובה, אך היא רק חלק מהתמונה. ביישומים תעופתיים, צבאיים ורפואיים, איכות הרכיב עצמו והאמינות של הספק אינן נתונות לפשרה. ב-DAR טכנולוגיות, אנו מבינים שכל רכיב חייב לעמוד בסטנדרטים הגבוהים ביותר. החברה מחזיקה בהסמכה לתקן תקן ISO 9001 ומספקת באופן בלעדי רכיבים מיצרנים מובילים בארה”ב ובאירופה, העומדים בתקנים מחמירים כגון AS9100 ו-MIL-DTL. אנו מתחייבים לעקיבות מלאה (full lot traceability) מהיצרן ועד למפעל הלקוח, מה שמאפשר שקט נפשי ובקרה מלאה על שרשרת האספקה. יתרון משמעותי נוסף הוא המלאי המקומי הרחב שאנו מחזיקים, המאפשר אספקה מיידית ומהווה גורם מכריע עבור מנהלי רכש וייצור העומדים בלוחות זמנים צפופים.

שאלות נפוצות (FAQ)

סיכום: קבלת ההחלטה הנכונה וייעוץ מקצועי

לסיכום, הבחירה בין Keensert ל-Helicoil אינה שאלה של “מה יותר טוב?” אלא “מה יותר מתאים?”. Keensert הוא הבחירה הבלתי מעורערת ליישומים הדורשים חוזק מרבי, נעילה חיובית ועמידות קיצונית ברעידות ומומנט. Helicoil, מצידו, מציע פתרון יעיל, קל משקל וחסכוני, המספק חיזוק תבריג מעולה ברוב המכריע של היישומים התעשייתיים והאלקטרוניים. ההחלטה הנכונה תלויה בניתוח דקדקני של הדרישות ההנדסיות: עומסים, סביבת עבודה, חומר האם, מגבלות מקום ותקציב.

הצוות ההנדסי של DAR טכנולוגיות, עם ניסיון של מעל 30 שנה בתחום הקשיחים והמחברים, זמין לסייע לכם בבחירת הפתרון המדויק ליישום שלכם. אנו נדאג שהרכיב שתקבלו יעמוד בתקנים הנדרשים, ילווה בתיעוד מלא וייהנה מעקיבות מלאה. צרו קשר עם המומחים של DAR לייעוץ טכני או לקבלת הצעת מחיר.
