אומי כבישה (Self-Clinching Nuts): מדריך הנדסי לבחירת אומי פרסנט לזיווד אלקטרוני וטבלת מק״טים
עקרון הפעולה ההנדסי: מהו אום כבישה (Self-Clinching Nut) וכיצד הוא פועל?
בתכנון מארזי מתכת, זיווד אלקטרוני ומכלולים תעופתיים, אחד האתגרים ההנדסיים המרכזיים הוא יצירת תבריג חזק, יציב ורב-פעמי בלוחות פח דקים (בעובי של 0.8 מ״מ עד 3.2 מ״מ). הברזה ישירה (Tapping) בלוח פח דק מייצרת כריכות תבריג מעטות מדי, אשר אינן מסוגלות לשאת מומנט סגירה תקני ומועדות לגזירה ולשחיקה מהירה תחת רעידות ועומס. אום כבישה (Self-Clinching Nut, הידוע בתעשייה גם כ-Press-Nut או אום פרסנט) מהווה את הפתרון התקני המוביל בעולם הזיווד לעקיפת מגבלה זו.
עקרון הפעולה של אום כבישה מבוסס על תהליך של כבישה קרה (Cold Flow Deformation). האום מוחדר לתוך קדח עגול מדויק שנוקב מראש בפח, ומופעל עליו לחץ הידראולי או פנאומטי מבוקר. בעת הלחיצה, צוואר האום חודר לקדח, והשגמים המשוננים (Serrations או Clinch Ring) ננעצים בפח. כתוצאה מלחץ הכבישה, חומר הפח המארח (Parent Sheet Material) ״זורם״ באופן פלסטי לתוך חריץ היקפי תחתון (Annular Undercut) המעובד בגוף האום. פעולה זו נועלת את האום מכנית וקבועה בתוך הלוח בשני וקטורים: מניעת סיבוב בעת הידוק הבורג (Torque Resistance) ומניעת עקירה או שליפה בכיוון הצירי (Push-out Resistance).
כפי שמודגש בתוך מדריך קשיחים לתעשייה, התקנת אומי כבישה מספקת תבריג פלדה או נירוסטה חזק ברמת חוזק גבוהה בהרבה מחומר הפח המקורי, תוך שמירה על משטח אחורי שטוח וחלק (Flush Installation) ללא בליטות המפריעות לכרטיסים אלקטרוניים או למחיצות פנימיות.
השוואת סדרות מרכזיות: S מול CLS מול SP – התאמת חומר האום לחומר הפח
הכלל הראשון והקריטי ביותר בהתקנת קשיחי כבישה הוא כלל הקשיות: חומר אום הכבישה חייב להיות קשה יותר מחומר הפח המארח. אם הפח קשה יותר מהאום, השגמים של האום יתעוותו במהלך הלחיצה במקום לחדור לפח, חומר הפח לא יזרום לחריץ ההיקפי, והאום יישלף בקלות בעת ההרכבה. בקטלוג דרטק מחולקים אומי הכבישה לשלוש סדרות הנדסיות עיקריות לפי התאמת חומרים:
- סדרת S (Carbon Steel): אומי כבישה מפלדת פחמן מחוסמת בטיפול תרמי ובציפוי אבץ (Zinc Plated). מיועדים להתקנה בלוחות פח מפלדה רכה (עד קשיות HRB 80) או בלוחות אלומיניום מסדרות 5052, 6061 ועוד. מספקים עמידות מכנית מצוינת בעלות כלכלית אופטימלית לייצור המוני.

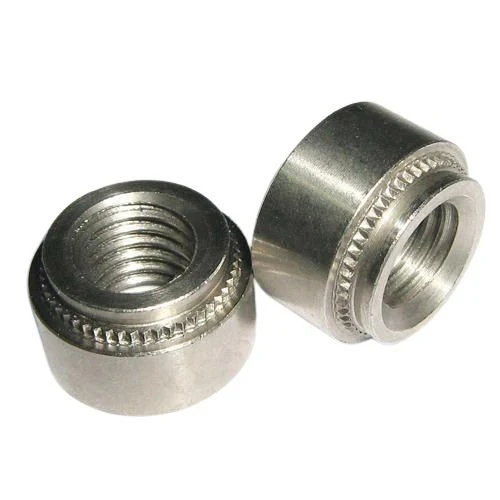

- סדרת CLS (Stainless Steel 300 Series): אומי כבישה מנירוסטה אוסטניטית (סדרה 300 / A2). מיועדים להתקנה בלוחות אלומיניום ובלוחות פלדה רכה (עד קשיות HRB 70). מספקים עמידות גבוהה בקורוזיה, מתאימים למארזי חוץ, ציוד תקשורת, מערכות ימיות ומכשור רפואי.
- סדרת SP (Hardened Stainless Steel): אומי כבישה מנירוסטה מוקשחת מסדרת 400. פותחו במיוחד עבור לוחות פח מנירוסטה (עד קשיות HRB 88 / HRB 90). מאחר שלוחות נירוסטה מתאפיינים בקשיות גבוהה, סדרות S ו-CLS אינן מסוגלות להינעץ בהם; סדרת SP פותרת כשל זה ומאפשרת כבישה מושלמת בפחי נירוסטה.
- סדרת CLA (Aluminum): אומי כבישה מסגסוגת אלומיניום קלת-משקל. מיועדים ליישומים תעופתיים שבהם כל גרם קריטי, וכן להתקנה בלוחות אלומיניום רכים ללא יצירת זוג גלווני.
בנוסף לאומים הפתוחים הסטנדרטיים, מהנדסים משלבים לעיתים קרובות אומי כבישה עיוורים (Closed End / Blind Clinch Nuts מסדרת BS/B). אומים אלו כוללים תחתית אטומה הסוגרת את התבריג הרמטית ומונעת חדירת נוזלים, אבק, או שבבים לתוך מכלולים אלקטרוניים רגישים.
חישובי עומסים ופרמטרים קריטיים: עומס שליפה (Push-out) ועומס פיתול (Torque-out)
אמינותו של תבריג כבוש נמדדת בשני פרמטרים הנדסיים מוגדרים הנבדקים בבקרת איכות לפי תקני MIL ו-NASM:
- עומס שליפה צירי (Push-out Resistance): הכוח המקסימלי (ביחידות ניוטון או kN) הנדרש כדי לדחוף את האום אל מחוץ לקדח הפח בניגוד לכיוון ההחדרה. עומס זה תלוי בעומק החריץ ההיקפי, בעובי הפח ובאיכות הזרימה הפלסטית במהלך הכבישה.
- מומנט עמידות בפיתול (Torque-out Resistance): המומנט המקסימלי (ביחידות Nm) שהאום מסוגל לשאת לפני שהשגמים נגזרים והאום מתחיל להסתובב בתוך הקדח. מומנט זה חייב להיות גבוה משמעותית ממומנט ההידוק המרבי המוגדר עבור בורג ההרכבה (Grade 8.8 / A2-70).
כאשר מתכננים מכלול זיווד אלקטרוני הכולל גם רכיבים מוגבהים, מומלץ לשלב את אומי הכבישה לצד קשיחי מרווח מתאימים, כפי שמוסבר בתוך מדריך Standoff לזיווד אלקטרוני, וכן לצד ברגי נעילה בפנל, המפורטים בתוך מדריך ברגים שבויים (Panel Fasteners).
הנחיות תכנון והתקנה: קדח מוקדם, עובי דופן מינימלי ומרחק משפה
כדי להבטיח ביצועי כבישה אופטימליים ולמנוע כשלים בקו ההרכבה, על מתכנן המארז להקפיד על הכללים ההנדסיים הבאים:
- קוטר קדח מוקדם (Hole Size Tolerance): יש לנקב או לקדוח את הקדח בדיוק לפי טבלת היצרן, בטולרנס מדויק של +0.08/-0.00 מ״מ. קדח גדול מדי יגרום לשליפה מוקדמת, בעוד שקדח קטן מדי יגרום לעיוות הלוח ולפגיעה בתבריג הפנימי.
- איסור פאזה (No Deburring / Chamfer): חל איסור מוחלט לבצע פאזה (Chamfer) או שיקוע בפתח הקדח לפני הכבישה. פאזה גורעת מחומר הפח הנדרש למילוי החריץ ההיקפי של האום ומחלישה את אחיזתו בשיעור של עד 40%.
- מרחק מינימלי משפת הפח (Minimum Distance to Edge): המרחק בין מרכז הקדח לשפת הלוח חייב לעמוד במינימום המוגדר עבור כל מידת אום (לרוב 4.8 מ״מ עד 8.0 מ״מ עבור M3 עד M5). התקנה קרובה מדי לשפה תגרום להתנפחות ולעיוות של שפת הפח.
- לחיצה רציפה ומבוקרת בלבד: התקנת אום כבישה חייבת להתבצע באמצעות מכבש הידראולי, פנאומטי או מכני בלחיצה רציפה (Squeeze). חל איסור מוחלט להשתמש בהלימת פטיש (Impact), שכן מכה רגעית תעוות את האום ותפגע בקדח.
במכלולים מורכבים הכוללים כרטיסי PCB אלקטרוניים, נעשה שימוש בסדרת KFS2 (Broaching Nuts). בניגוד לכבישה בפח מתכתי, סדרת KFS2 מיועדת לחומרים פריכים שאינם זורמים פלסטית (כגון לוחות FR-4), ופועלת באמצעות חריצה מכנית מדויקת (Broaching) הננעצת בדפנות הלוח.
טבלת מק״טים מובילים של אומי כבישה בקטלוג דרטק
להלן מק״טים מרכזיים של אומי כבישה הזמינים במלאי דרטק לאספקה מיידית לתעשיות הביטחון, התעופה והזיווד בישראל, עם קישור ישיר לעמודי המוצר לבקשת הצעת מחיר:
| מק״ט דרטק | תבריג | חומר האום | סוג פח מתאים | עובי פח מינימלי | עמוד מוצר |
|---|---|---|---|---|---|
| S-M3-1 | M3 x 0.5 | פלדת פחמן מחוסמת / אבץ | פלדה רכה, אלומיניום (עד HRB 80) | 0.97 מ״מ | צפייה במוצר S-M3-1 |
| S-M4-1 | M4 x 0.7 | פלדת פחמן מחוסמת / אבץ | פלדה רכה, אלומיניום (עד HRB 80) | 0.97 מ״מ | צפייה במוצר S-M4-1 |
| CLS-M3-1 | M3 x 0.5 | נירוסטה סדרה 300 (A2) | אלומיניום, פלדה רכה (עד HRB 70) | 0.97 מ״מ | צפייה במוצר CLS-M3-1 |
| CLS-M4-1 | M4 x 0.7 | נירוסטה סדרה 300 (A2) | אלומיניום, פלדה רכה (עד HRB 70) | 0.97 מ״מ | צפייה במוצר CLS-M4-1 |
| SP-M3-1 | M3 x 0.5 | נירוסטה מוקשחת סדרה 400 | לוחות פח מנירוסטה (עד HRB 88) | 0.97 מ״מ | צפייה במוצר SP-M3-1 |
| BS-M3-1 | M3 x 0.5 | פלדת פחמן / אטום עיוור (Blind) | זיווד אלקטרוני, מארזים אטומים | 1.40 מ״מ | צפייה במוצר BS-M3-1 |
| BS-M4-1 | M4 x 0.7 | פלדת פחמן / אטום עיוור (Blind) | זיווד אלקטרוני, מארזים אטומים | 1.40 מ״מ | צפייה במוצר BS-M4-1 |
| WNS-M4 | M4 x 0.7 | נירוסטה משוננת (Serrated) | עמידות פיתול מרבית בפח דק | 0.80 מ״מ | צפייה במוצר WNS-M4 |
| KFS2-M3 | M3 x 0.5 | אום חריצה (Broaching) נירוסטה | לוחות מעגלים מודפסים PCB (FR-4) | 1.53 מ״מ | צפייה במוצר KFS2-M3 |
אום כבישה דורש גישה משני צידי הפח ומותקן באמצעות לחיצת מכבש הגורמת לחומר הפח לזרום פלסטית לחריץ האום, תוך יצירת משטח אחורי שטוח (Flush). לעומתו, אום סמרור (Rivnut) הוא אום עיוור המותקן מצד אחד בלבד על ידי כיווץ מכני היוצר בליטה בצד האחורי. אומי כבישה מספקים דיוק גיאומטרי גבוה יותר ועמידות פיתול מעולה במארזי זיווד אלקטרוני.
לא. לוחות נירוסטה מתאפיינים בקשיות גבוהה (HRB 70-88), וניסיון לכבוש לתוכם אום מסדרת S או CLS יגרום לעיוות שגמי האום ולחוסר אחיזה. עבור לוחות נירוסטה חובה להשתמש באומי כבישה מסדרת SP, המיוצרים מנירוסטה מוקשחת ומסוגלים להינעץ בפח הקשה.
כדי למנוע עיוות פח יש להקפיד על שלושה פרמטרים: שימוש בקוטר קדח מוקדם מדויק בטולרנס היצרן, שמירה על מרחק מינימלי משפת הפח, וכיוונון עומס הלחיצה במכבש לעוצמה המומלצת בדיוק (לחיצה מבוקרת ללא מכת הולם).
כן. דרטק טכנולוגיות מייבאת ומחזיקה במלאי מגוון רחב של אומי כבישה, אומי פרסנט וקשיחים תעופתיים בתקני MIL, NAS ו-MS, בליווי תעודות איכות (C of C) ובקרת איכות מחמירה לפי תקן ISO 9001.
