כלי התקנה להליקויל (Helicoil Installation Tools): מדריך הנדסי לבחירת כלי החדרת אינסרטים Tangless ו-Tanged, ראשי מברגה ומכשירים פנאומטיים

מאת Simple Web · פורסם 14.10.2026

עקרון ההחדרה של אינסרטים סליליים וחשיבות כלי ההתקנה הייעודיים

אינסרטים סליליים מפלדת אל-חלד מסוג הליקויל (Helicoil / Wire Thread Inserts) הם הסטנדרט המוביל בתעשיות התעופה, הביטחון, הרכב והאלקטרוניקה ליצירת תבריגים מחוזקים ועמידים בשחיקה במתכות קלות כגון אלומיניום ומגנזיום. סליל ההליקויל מיוצר בקוטר חופשי הגדול במכוון מקוטר הקדח המוברז (STI – Screw Thread Insert). בעת ההתקנה, הסליל מכווץ באופן רדיאלי על מנת להיכנס לתבריג הקדח, ולאחר שחרור הכלי הוא נפתח ומפעיל לחץ קפיצי רדיאלי מתמיד המעגן אותו במקומו ללא צורך בהדבקה או בריתוך.

הצלחת תהליך זה מותנית לחלוטין בשימוש בכלי התקנה והחדרה ייעודיים. ניסיון להחדיר סליל הליקויל באמצעות כלי מאולתר, כגון בורג מוביל רגיל או מברג שטוח, גורם לעיוות בלתי הפיך של פסיעות התבריג, להרחבת יתר של הקוטר החופשי ולתקיעת הסליל במחצית עומק הקדח. כפי שפורט בהרחבה בתוך מדריך הליקויל בתקני תעופה וביטחון MS21209 ו-MA3279, שמירה על פרופיל הגלימה בעת ההחדרה היא תנאי יסוד לקבלת תבריג מדויק העומד בבדיקת מדיד GO/NO-GO תקני.

כלי ההתקנה המתקדמים של יצרנית העל KATO Fastening Systems, המסופקים בישראל על ידי דרטק טכנולוגיות, פותחו במיוחד כדי לספק תמיכה קווית מלאה בסליל לאורך כל תהליך ההברגה. כלים אלו כוללים מוביל חרוטי מכווץ (Prewinder Chamber) המקטין את קוטר הסליל בדיוק למידה הנדרשת עוד בטרם כניסתו לחומר האם, ובכך מבטיחים החלקה חלקה, שמירה על ניצבות מושלמת ומניעת כל פגיעה בתבריג הפנימי של המוצר.

ההבדל המבני בין כלי התקנה לסלילי Tangless מול סלילי Tanged מסורתיים

בעולם האינסרטים הסליליים קיימות שתי משפחות עיקריות, אשר לכל אחת מהן מנגנון החדרה ייחודי וכלי התקנה שונים לחלוטין:

• כלי התקנה לסלילי Tanged (עם לשונית): בסלילי הליקויל מסורתיים, בתחתית הסליל מצויה לשונית הינע קטנה (Tang). כלי ההתקנה כולל מוט בעל חריץ בקצהו (Slotted Mandrel) התופס את הלשונית ומסובב את הסליל לתוך הקדח. לאחר גמר ההחדרה, חובה לבצע פעולה נוספת של שבירת הלשונית באמצעות כלי שבירה (Tang Break-Off Tool) ושליפתה מתוך הקדח למניעת נזק זר (FOD).
• כלי התקנה לסלילי Tangless (ללא לשונית): סלילי Tangless כוללים חריצי תפיסה ייעודיים (Driving Notches) בשני קצות הסליל. כלי ההתקנה ל-Tangless כולל שן הינע קפיצית פנימית (Spring-Loaded Driving Pawl) הננעלת אוטומטית בחריץ ההינע בעת סיבוב בכיוון השעון. בגמר ההחדרה והפיכת כיוון הסיבוב, השן מחליקה החוצה בצורה חלקה ללא שבירת רכיבים וללא השארת שאריות מתכת.

המעבר לטכנולוגיית Tangless חוסך שלב ייצור מלא, מייתר את הצורך בבדיקת נוכחות לשוניות שנפלו בחללי מנוע או מארזים אלקטרוניים, ומאפשר חילוץ מהיר של האינסרט באותו הכלי בעת הצורך, כפי שתואר בתוך מדריך תיקון והוצאת הליקויל שבור או שקוע.

סוגי כלי התקנה: כלי Prewinder ידניים, מברגות חשמליות ומערכות פנאומטיות

התאמת כלי ההתקנה נגזרת מהיקף הייצור, גודל הסליל וסביבת העבודה במפעל:

• כלי Prewinder ידניים (סדרת 2KPHM / 2KPHF): כלים ידניים המשלבים שרוול כיווץ קדמי (Prewinder Sleeve) וידית סיבוב ארגונומית. מיועדים לעבודות פיתוח, סדרות ייצור קטנות, מעבדות ואחזקת שטח. המפעיל מניח את הסליל בתא הכיווץ ומסובב את הידית עד שהסליל מוברג לחלוטין לעומק המוגדר. הכלים הידניים אינם דורשים חיבור לחשמל או אוויר דחוס ומספקים היזון חוזר תחושתי (Tactile Feel) מצוין.

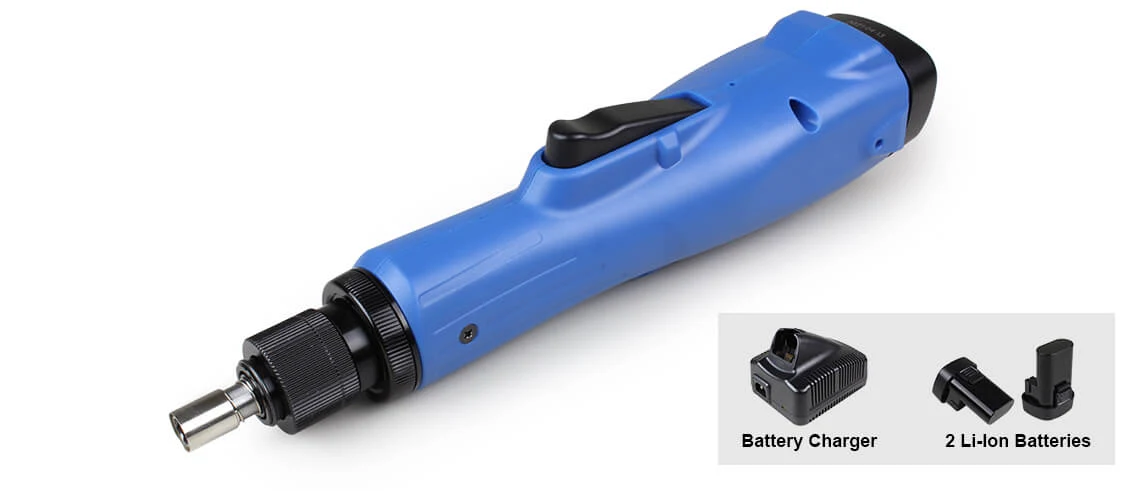

• ראשי מברגה חשמליים ומערכות דיגיטליות (סדרת 2KPEM ו-KFS-30): פתרון מעולה לקווי הרכבה בתעשיית הזיווד והאלקטרוניקה. מערכת KFS-30 כוללת מברגת מומנט חשמלית מדויקת (Electric Driver) ויחידת בקרה דיגיטלית המנטרת את מומנט הסגירה, מהירות הסיבוב ועומק החדירה. המערכת הופכת את כיוון הסיבוב אוטומטית עם סיום ההחדרה, ומבטיחה מחזור עבודה מהיר במיוחד של 1-2 שניות לכל אינסרט ללא שחיקת מפעיל.
• ראשים ומכשירים פנאומטיים (סדרת 2KPAM / 2KPAF): מיועדים לסביבות ייצור תעופתיות כבדות וקווי ייצור תעשייתיים בעלי תשתית אוויר דחוס. הכלים הפנאומטיים מספקים מהירות סיבוב גבוהה, עמידות יוצאת דופן לאורך שנים ומחזורי עבודה רציפים תחת עומסים כבדים.

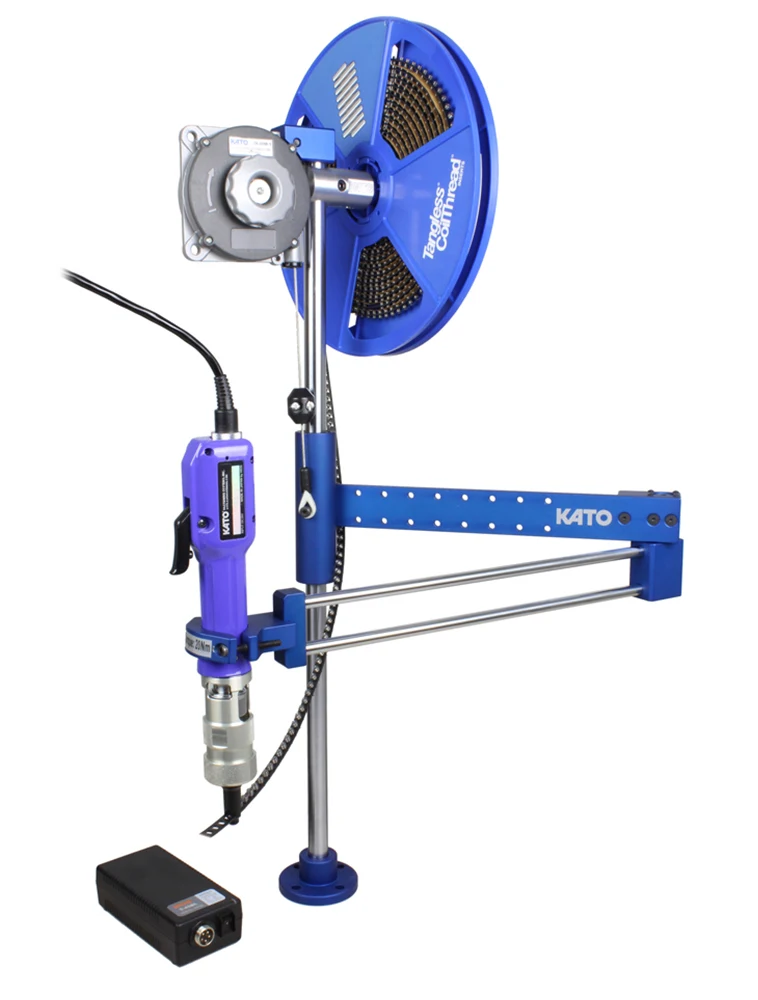

שילוב של זרוע מומנט מקבילית (Parallel Torque Arm) כדוגמת KATO 2KARM-1 מעגן את הכלי בניצבות מושלמת של 90 מעלות לפני הקדח, ומבטל לחלוטין את כוחות הפיתול המופעלים על שורש כף ידו של העובד.

פרוטוקול עבודה הנדסי להחדרה נכונה של הליקויל שלב אחר שלב

כדי להבטיח עמידה מלאה בדרישות תקני תעופה כגון AS9100 ו-MIL-I-45914A, יש לבצע את תהליך ההחדרה לפי השלבים הבאים:

• שלב 1: אימות תבריג הקדח באמצעות מדיד STI: לפני כל החדרה, חובה לבדוק את הקדח שהוברז במברז STI באמצעות מדיד תבריג GO/NO-GO ייעודי. קדח שהוברז יתר על המידה או שלא הגיע לקוטר המינימלי יביא לתנועה לא תקינה של הסליל בעת ההחדרה או לשליפתו תחת עומס עבודה.
• שלב 2: כיווץ הסליל בתוך שרוול ה-Prewinder: בכלי ידני או ממוכן, הסליל מוזן דרך פתח ההזנה אל תוך שרוול הכיווץ. המוט המוביל (Mandrel) ננעל על חריץ הסליל (בסלילי Tangless) או על הלשונית (בסלילי Tanged) ודוחף אותו קדימה דרך הקונוס המכווץ, עד שקוטרו החיצוני תואם במדויק לקוטר התבריג בקדח.
• שלב 3: הברגה מיושרת לעומק הנומינלי: הסליל מוברג לתוך הקדח המוכן. עומק ההחדרה התקני מחייב כי הכריכה העליונה של ההליקויל תשקע בין רבע לחצי פסיעה (0.25P עד 0.5P, בקירוב 0.5 מ״מ עד 0.75 מ״מ) מתחת לפני שטח חומר האם. אסור בשום אופן להשאיר את הכריכה העליונה בגובה פני השטח או בולטת מעליו.
• שלב 4: נסיגת הכלי ובדיקת תבריג סופי: בכלי Tangless, היפוך כיוון הסיבוב משחרר את שן ההינע באופן מיידי ללא צורך בפעולה נוספת. בסלילי Tanged, מתבצעת שבירת הלשונית באמצעות כלי שבירה ייעודי בנגיעה חדה. לאחר מכן, יש לבצע בדיקת מעבר של בורג או מדיד תבריג רגיל כדי לוודא תנועה חלקה ונקייה לאורך כל עומק האינסרט.

הקפדה על שלבים אלו מבטיחה חלוקת מאמצים אחידה לכל אורך התבריג, מניעת שחיקה וביצועים מכניים מעולים לאורך כל חיי המוצר.

השוואה בין כלי החדרה ידניים, חשמליים ופנאומטיים

הטבלה הבאה מסכמת את הפרמטרים ההנדסיים והתפעוליים המרכזיים בבחירת מערכת כלי התקנה להליקויל:

• כלי ידני Prewinder (סדרת 2KPHM / 2KPHF): זמן מחזור: 10 עד 20 שניות להחדרה. מקור כוח: ידני מלא. היקף ייצור מומלץ: עד 50 החדרות ביום, אבות טיפוס ותחזוקת שטח. יתרון בולט: פשטות, עמידות מרבית, אפס תלות בתשתיות חשמל או פנאומטיקה.
• מערכת חשמלית KFS-30 עם ראשי 2KPEM: זמן מחזור: 1 עד 2 שניות להחדרה. מקור כוח: חשמל (ספק כוח מבוקר 110/220V). היקף ייצור מומלץ: 100 עד 1,500 החדרות ביום, קווי הרכבת אלקטרוניקה וזיווד. יתרון בולט: בקרת מומנט מדויקת, היפוך כיוון אוטומטי, רמת רעש שקטה וניקיון מוחלט.
• מכשיר פנאומטי עם ראשי 2KPAM: זמן מחזור: 1 עד 3 שניות להחדרה. מקור כוח: אוויר דחוס (5 עד 7 בר). היקף ייצור מומלץ: קווי ייצור מסיביים בתעשיות הרכב והתעופה. יתרון בולט: עוצמת פיתול גבוהה עבור מידות גדולות (M8 ומעלה), אמינות מכנית קיצונית.

כפי שהוסבר בתוך המדריך לבחירת אינסרטים לתעשייה, בחירה נכונה של כלי ההתקנה חוסכת מאות שעות עבודה ומחזירה את עלות ההשקעה בתוך שבועות ספורים.

טבלת מק״טים מובילים של כלי התקנה להליקויל בקטלוג דרטק

חברת דרטק טכנולוגיות מחזיקה מלאי נרחב של כלי התקנה, ראשי מברגה ומערכות ממוכנות מתוצרת KATO Fastening Systems, המכסים קטרים מטריים ואינצ׳יים ממידות M2 ועד M12 ומקבילותיהם בתקני תעופה.

להלן מק״טים מובילים של כלי התקנה והחדרה הזמינים במלאי דרטק לאספקה מיידית, עם קישור ישיר לדפי המוצר באתר:

• מק״ט 2KPEM-6M: ראש מברגה חשמלי Prewinder להחדרת הליקויל M6: 2KPEM-6M – מיועד למערכות הרכבה מהירות בקווי ייצור.
• מק״ט 2KPEM-5M: ראש מברגה חשמלי Prewinder להחדרת הליקויל M5: 2KPEM-5M – מתאים לסלילי Tangless תעופתיים בקוטר M5.
• מק״ט 2KPEM-4M: ראש מברגה חשמלי Prewinder להחדרת הליקויל M4: 2KPEM-4M – אידיאלי למארזי זיווד אלקטרוני מוקשח.
• מק״ט 2KPEM-3M: ראש מברגה חשמלי Prewinder להחדרת הליקויל M3: 2KPEM-3M – דיוק מרבי בתבריגים מיניאטוריים ברכיבי תעופה.
• מק״ט 2KPEM-2.5M: ראש מברגה חשמלי Prewinder להחדרת הליקויל M2.5: 2KPEM-2.5M – כלי עבודה עדין ללוחות מעגלים ומארזים צפופים.
• מק״ט 2KPAM-8M: ראש פנאומטי Prewinder להחדרת הליקויל M8: 2KPAM-8M – מיועד לעבודה מאומצת תחת לחץ אוויר בקווי הרכבה כבדים.
• מק״ט 2KPAM-6M: ראש פנאומטי Prewinder להחדרת הליקויל M6: 2KPAM-6M – כלי פנאומטי אמין לתבריגים מבניים.
• מק״ט 2KPAM-5M: ראש פנאומטי Prewinder להחדרת הליקויל M5: 2KPAM-5M – מתאים לקטגוריית ראשים וחלקים למכשיר פנאומטי.
• מק״ט 2KPAM-4M: ראש פנאומטי Prewinder להחדרת הליקויל M4: 2KPAM-4M – מותאם לסדרות אינסרטים Tangless ו-Tanged.
• מק״ט 2KPAM-3M: ראש פנאומטי Prewinder להחדרת הליקויל M3: 2KPAM-3M – מהירות מחזור מרבית והחדרה מדויקת.
• מק״ט 2KPHM-6: כלי התקנה ידני Prewinder להליקויל M6: 2KPHM-6 – שרוול כיווץ מוקשה וידית הפעלה ארגונומית.
• מק״ט 2KPHM-5: כלי התקנה ידני Prewinder להליקויל M5: 2KPHM-5 – מוביל חרוטי מדויק לעבודה ידנית ללא חשמל.
• מק״ט 2KPHM-4: כלי התקנה ידני Prewinder להליקויל M4: 2KPHM-4 – מקטלוג כלים ידניים בדפי האתר.
• מק״ט 2KPHM-3: כלי התקנה ידני Prewinder להליקויל M3: 2KPHM-3 – שליטה תחושתית מושלמת בהתקנת אינסרטים עדינים.
• מק״ט 2KPHM-2.5: כלי התקנה ידני Prewinder להליקויל M2.5: 2KPHM-2.5 – פתרון אידיאלי לאחזקת מכשור אלקטרוני ומעבדות.
• מק״ט CT5420 / KFS-30: מערכת התקנה חשמלית מבוקרת: KFS-30 – יחידת בקרה דיגיטלית מתקדמת מקטגוריית כלי להחדרה פנאומטי וחשמלי.

צוות ההנדסה של דרטק מסייע בהתאמת ראשי ההחדרה, שרוולי ה-Prewinder והמובילים בהתאם לשרטוט החלק ודרישות התקן.
