מבוא: הסיכון الخفي שבשבב מתכת אחד
במערכות תעופה, ביטחון, ציוד רפואי ואלקטרוניקה מתקדמת, אמינות אינה המלצה – היא דרישה מוחלטת. כשל של רכיב בודד עלול להוביל לתוצאות קטסטרופליות. אחד הסיכונים השקטים והמסוכנים ביותר בתהליכי הרכבה מכנית הוא FOD (Foreign Object Debris) – עצם זר, לרוב שבב מתכת זעיר, שנותר במכלול. שבב כזה יכול לגרום לקצר חשמלי במארז אלקטרוני צפוף, לחסום מעבר במערכת הידראולית או פנאומטית, או במקרה הגרוע ביותר, להישאב למנוע סילון ולגרום לכשל קריטי. תבסיסי תבריג, המוכרים בשם הגנרי Helicoil, הם פתרון הנדסי סטנדרטי ונפוץ לחיזוק תבריגות בחומרים רכים כמו אלומיניום או מגנזיום. הם מספקים הברגה חזקה ועמידה בשחיקה. עם זאת, השאלה המרכזית שכל מהנדס איכות ומנהל ייצור חייב לשאול היא: כיצד ייתכן שהפתרון עצמו, שאמור לחזק את המערכת, הופך למקור פוטנציאלי ל-FOD?

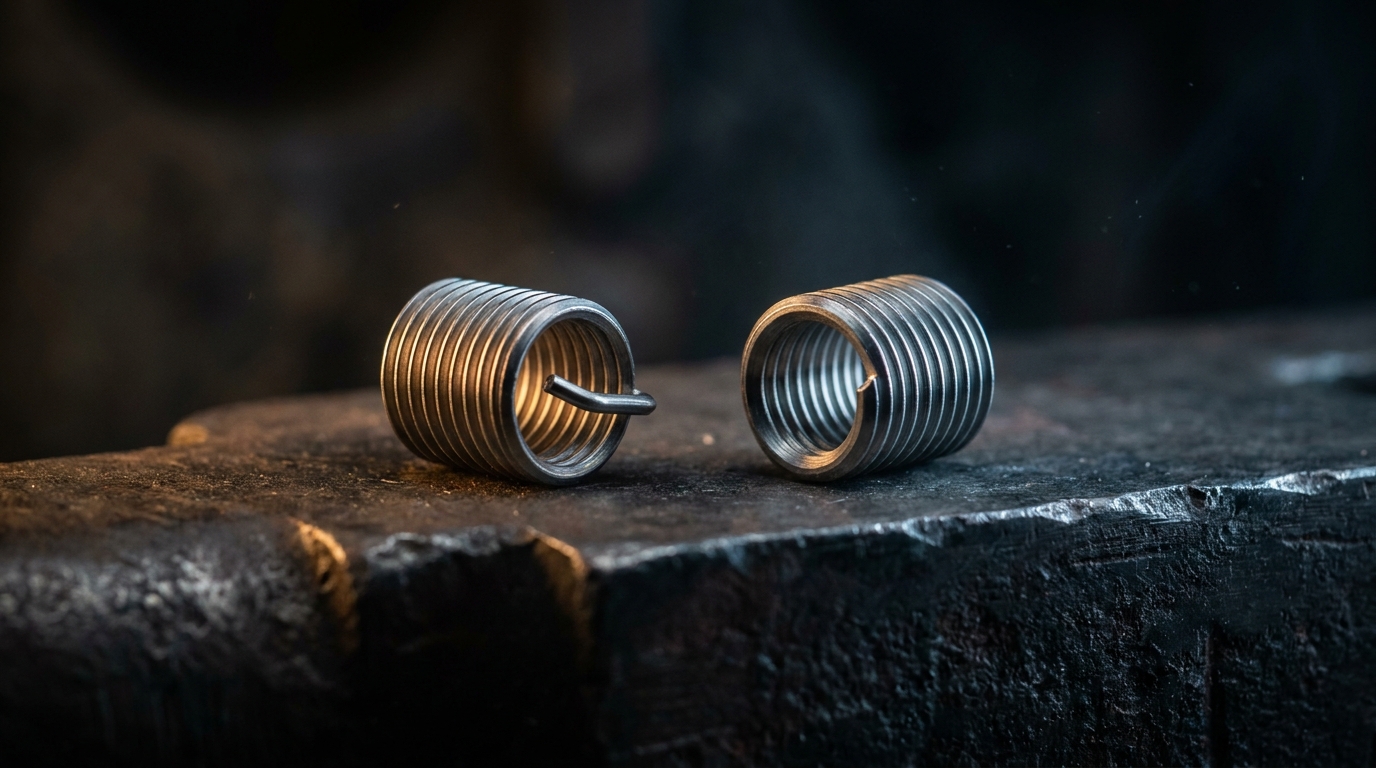

הליקויל קלאסי (Tanged) מול Tangless: ניתוח ההבדל המכני
כדי להבין את מקור הסיכון, חיוני לנתח את ההבדל המבני והתפקודי בין שני סוגי תבסיסי התבריג העיקריים. הגרסה הקלאסית, המוכרת עשרות שנים, מתבססת על מנגנון פשוט אך בעל חיסרון מובנה. לעומתה, גרסת ה-Tangless מציעה פתרון הנדסי מתקדם המבטל את החיסרון הזה מהיסוד.
הליקויל קלאסי (Tanged): תבסיס זה הוא למעשה סליל תיל בעל פרופיל יהלום, שבקצהו התחתון קיימת “לשונית” (Tang) החוצה את קוטרו. לשונית זו משמשת נקודת אחיזה לכלי ההחדרה הייעודי, המאפשר להבריג את התבסיס לתוך הקדח המושחל. לאחר שהתבסיס מותקן בעומק הנכון, תהליך ההתקנה דורש שלב נוסף וקריטי: שבירת הלשונית באמצעות כלי ייעודי (דוקרן) והוצאתה מהצד השני של הקדח. כאן טמון הסיכון – אם הלשונית נשברת ונופלת לתוך מכלול סגור, איתורה והוצאתה עלולים להיות מורכבים, יקרים, ולעיתים אף בלתי אפשריים מבלי לפרק את המכלול כולו.
הליקויל ללא לשונית (Tangless): פתרון זה תוכנן במיוחד כדי לבטל את בעיית ה-FOD. במקום לשונית, לתבסיס ה-Tangless יש חריץ הנעה (Driving Notch) עדין בשני קצותיו. כלי ההתקנה הייעודי כולל “שן” (Pawl) קפיצית שנכנסת לחריץ ומשמשת להנעת התבסיס והברגתו פנימה. ברגע שההתקנה מסתיימת, הכלי פשוט נשלף החוצה. אין שום חלק שצריך לשבור, להוציא או לאתר. התהליך נקי, מהיר ובטוח לחלוטין. היתרון הנוסף הוא שההתקנה הופכת לדו-כיוונית, מה שמייעל תהליכים אוטומטיים.
| תכונה | הליקויל עם לשונית (Tanged) | הליקויל ללא לשונית (Tangless) |
|---|---|---|
| מנגנון החדרה | לשונית (Tang) בקצה אחד | חריץ הנעה (Driving Notch) בשני הקצוות |
| תהליך התקנה | החדרה -> שבירת לשונית -> חליצת לשונית | החדרה בלבד |
| סיכון ל-FOD | קיים סיכון לאיבוד הלשונית במכלול | אפסי, אין חלקים לשבירה |
| כיוון התקנה | חד-כיווני | דו-כיווני (ניתן להכניס מכל צד) |
| תהליך חליצה | הרסני בדרך כלל (דורש קדיחה) | לא הרסני, ניתן לחלוץ ולהתקין מחדש |
היתרונות הקריטיים של תבסיסי Tangless בייצור ובאחזקה
מעבר להבדל המכני הבסיסי, הבחירה בתבסיסי הליקויל ללא לשונית מספקת שורה של יתרונות תפעוליים, כלכליים ובטיחותיים שהופכים אותה לבחירה המועדפת ביישומים בעלי דרישות מחמירות. היתרונות הללו באים לידי ביטוי לאורך כל חיי המוצר, משלב הייצור הסדרתי ועד לאחזקת שדה.
- בטיחות ואמינות מוגברת: זהו היתרון המרכזי והחשוב ביותר. ביטול מוחלט של סיכון ה-FOD שקול להסרת “פצצת זמן” פוטנציאלית מתוך המערכת. במנוע של מטוס, בלוויין או במארז אלקטרוני של מערכת נשק, אין מקום לטעויות. השימוש ב-Tangless מבטיח שרכיב החיזוק עצמו לא ייצר סיכון חדש ויאפשר עמידה בתקני איכות מחמירים כמו AS9100.
- חיסכון בזמן ובעלויות: בקווי ייצור המוניים, כל שנייה חשובה. ביטול שלב שבירת הלשונית, איסופה, והצורך בבדיקות ויזואליות (או לעיתים רנטגן) כדי לוודא שהיא לא נותרה במכלול, מתורגם לחיסכון ישיר בזמן עבודה. בפסי ייצור המטפלים באלפי יחידות של תבסיסים מסוג 2TLM3X0.5B-4.5SF או NA0276M6L20, החיסכון בזמן הוא משמעותי ומצטבר לעלויות נמוכות יותר פר יחידה מורכבת.
- גמישות בהתקנה: המבנה הדו-כיווני של תבסיסי Tangless מונע טעויות הרכבה אנושיות (הכנסה מהצד הלא נכון) ומפשט באופן דרמטי מערכות הרכבה אוטומטיות ורובוטיות. הרובוט אינו צריך לבצע פעולת היפוך או זיהוי כיוון, מה שמזרז את התהליך ומפחית את מורכבות המערכת.
- אחזקה פשוטה: אחד היתרונות הפחות מוכרים אך המשמעותיים הוא יכולת החליצה הלא הרסנית. בעוד שחליצת הליקויל קלאסי דורשת לרוב את קידוחו החוצה, פעולה שעלולה לפגוע בתבריג האם העדין, תבסיס Tangless ניתן לחליצה בקלות באמצעות כלי ייעודי שנתפס בחריץ ופשוט מבריג אותו החוצה. יכולת זו חיונית לפעולות תחזוקה, תיקונים ושדרוגים בשטח, וחוסכת את הצורך בהשלכת רכיבים יקרים.
תקינה, כלים ייעודיים ויישומים אופייניים
השימוש בפתרונות הנדסיים בתעשיות קריטיות נשען על עמידה בתקנים בינלאומיים מחמירים. תבסיסי Tangless אינם יוצאים מן הכלל, והם מוגדרים תחת תקנים מחייבים המבטיחים את ביצועיהם. התקן המרכזי והמוכר ביותר בתעשיית התעופה והביטחון הוא NASM (National Aerospace Standard), ובפרט מפרטים הנגזרים מהתקן הצבאי ההיסטורי MIL-I-8846. עמידה בתקנים אלו מבטיחה שהתבסיס עשוי מהחומרים הנכונים, עומד בממדים מדויקים ומספק את החוזק המכני הנדרש. אנו ב-DAR Technologies מציעים מגוון הליקויילים ללא לשונית (Tangless) העומדים בתקנים המחמירים ביותר.

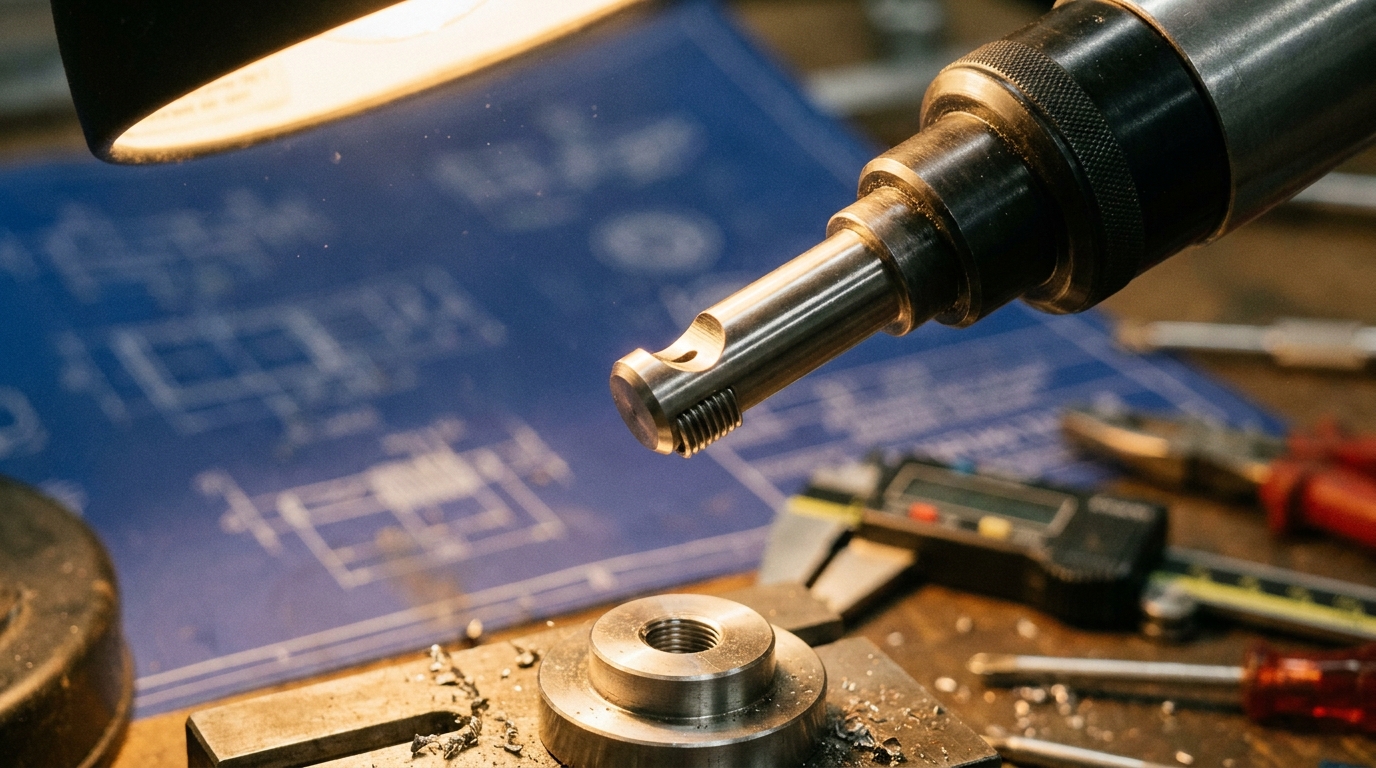

העבודה עם תבסיסים אלו דורשת שימוש בכלים ייעודיים. כלי ההתקנה, כאמור, מצוידים במנגנון ייחודי להנעת התבסיס דרך חריץ ההנעה, וזמינים בגרסאות ידניות לעבודות אחזקה או ייצור בכמויות קטנות, וכן בגרסאות חשמליות ופנאומטיות לייצור סדרתי מהיר. במקרה הצורך, ניתן לחלוץ בקלות תבסיס כמו 2TNM10X1.25C-10 באמצעות כלים ייעודיים להתקנה וחליצה כגון 2KREC-02, מבלי לגרום נזק לחומר האם. יישומים אופייניים בהם השימוש ב-Tangless הוא כמעט דרישת חובה כוללים מנועי סילון, תיבות הילוכים תעופתיות, מערכות אלקטרו-אופטיות, לוויינים, ציוד רפואי מושתל, ומארזים אלקטרוניים צבאיים שבהם כל רכיב חייב להיות מאובטח באופן מושלם.
מדוע DAR Technologies היא השותפה המועדפת שלך לפתרונות תבריג מתקדמים?
הבחירה בספק הנכון עבור רכיבים קריטיים היא החלטה הנדסית לא פחות מהבחירה ברכיב עצמו. ב-DAR Technologies (דר טכנולוגיות), אנו מבינים את הדרישות המחמירות של התעשיות המתקדמות בישראל. עם ניסיון של למעלה מ-30 שנה באספקת קשיחים, מחברים ופתרונות מכניים לתעשיות התעופה, הביטחון והאלקטרוניקה, צברנו ידע ומומחיות המאפשרים לנו לספק לא רק מוצר, אלא פתרון מלא. הסמכת ISO 9001 שלנו מעידה על מחויבותנו לתהליכי איכות ובקרה בלתי מתפשרים בכל שלב, מהזמנת הרכש ועד לאספקה ללקוח.
אחד היתרונות המרכזיים שאנו מציעים הוא מלאי מקומי גדול וזמין לאספקה מיידית. אנו מבינים שזמני אספקה ארוכים עלולים לעכב פרויקטים קריטיים, ולכן מחזיקים מגוון רחב של פריטים, כולל מק”טים נפוצים כמו 2TLC-01B-0073, במחסנינו בישראל. יתרון קריטי נוסף הוא עקיבות מלאה (Full Traceability). כל פריט שאנו מספקים מגיע עם תיעוד מלא המאפשר לעקוב אחריו עד לרמת ה-Lot של היצרן, כולל תעודות חומר והתאמה (Certificate of Conformance). זוהי דרישה בסיסית בתעשיות רגישות, ואנו מבטיחים עמידה מלאה בה.
שאלות ותשובות נפוצות (FAQ)
האם ניתן להשתמש באותם כלים עבור הליקויל רגיל ו-Tangless?
לא. המנגנונים שונים לחלוטין. תבסיסי Tangless דורשים כלי התקנה וחליצה ייעודיים המתממשקים עם חריץ ההנעה הייחודי שלהם, בעוד שכלים רגילים מיועדים לתפוס את הלשונית. שימוש בכלים לא מתאימים עלול לגרום נזק לתבסיס, לכלי עצמו, או לחומר האם, ולבטח לא יאפשר התקנה תקינה.
האם תבסיסי Tangless יקרים יותר?
עלות הרכיב הבודד (Piece Price) עשויה להיות מעט גבוהה יותר מהמקביל הקלאסי. עם זאת, יש לבחון את העלות הכוללת של היישום (Total Cost of Ownership). החיסכון בזמן התקנה (ביטול שלב שבירת הלשונית), ביטול הצורך בבדיקות FOD יקרות, והפחתת הסיכון לכשל במערכת הופכים את פתרון ה-Tangless למשתלם ואמין יותר באופן משמעותי בטווח הארוך, במיוחד ביישומים קריטיים שבהם עלות הכשל גבוהה לאין שיעור מעלות הרכיב.
האם תבסיסי Tangless מגיעים באותם חומרים ומידות כמו הליקויל רגיל?
כן, בהחלט. ניתן למצוא תבסיסי Tangless במגוון רחב של חומרים (כגון פלדת אל-חלד 304 שהיא הנפוצה ביותר, אינקונל X-750 ליישומי טמפרטורה גבוהה, Nitronic 60 ועוד), במידות אינצ’יות ומטריות, ובסוגי נעילה שונים (Free Running, Screw-Lock) המייצרים חיכוך על הבורג למניעת שחרורו ברעידות. הגמישות הזו מאפשרת למהנדסים להחליף בקלות בין הפתרונות מבלי לשנות את תכנון החלק.
