בעולם ההנדסה המדויקת, ובמיוחד בתעשיות התעופה, הביטחון והרפואה, אמינות היא לא רק יתרון – היא דרישה קיומית. כל רכיב, קטן ככל שיהיה, נושא באחריות כבדה. אחד הרכיבים החיוניים אך גם בעלי פוטנציאל סיכון הוא תבסיס התבריג (Helicoil). הפתרון הקלאסי כלל לשונית (Tang) ששימשה להתקנה, אך לאחר שבירתה היא הפכה לאיום ממשי. כאן נכנסת לתמונה חברת KATO, חלק מקבוצת Advanex העולמית, שהציגה פתרון הנדסי מהפכני: הליקויל ללא לשונית (KATO Tangless). טכנולוגיה זו לא רק מייעלת את תהליך ההרכבה, אלא מבטלת לחלוטין את אחד הסיכונים המשמעותיים ביותר בייצור מתקדם – נזקי גוף זר (FOD).
KATO-Advanex: המותג שהגדיר מחדש את אמינות התבריגים
חברת KATO, יצרנית יפנית ותיקה וכיום חלק אינטגרלי מקונצרן Advanex הבינלאומי, מזוהה יותר מכל עם חדשנות בתחום חיזוק תבריגים. במשך עשורים, מהנדסים ברחבי העולם השתמשו בתבסיסי תבריג מסוג Helicoil כדי לחזק ולתקן תבריגים בחומרים רכים כמו אלומיניום או מגנזיום. הפתרון המסורתי היה יעיל, אך טמן בחובו בעיה מובנית: לשונית ההתקנה (Tang). לשונית זו, הממוקמת בתחתית הסליל, אפשרה לכלי ההתקנה לאחוז בתבסיס ולהבריג אותו למקומו. לאחר ההתקנה, היה צורך לשבור את הלשונית ולהוציא אותה מהמערכת. שלב זה יצר נקודת כשל קריטית: אם הלשונית השבורה לא אותרה והוצאה במלואה, היא הפכה לגוף זר (FOD) המסוגל לגרום נזק קטסטרופלי.
מהנדסי KATO זיהו בעיה בסיסית זו ופיתחו פתרון אלגנטי ויעיל – תבסיס התבריג ללא לשונית (Tangless). במקום לשונית שצריך לשבור, תכנון ה-Tangless כולל חריץ ייעודי (notch) בשני קצוות הסליל. כלי התקנה מיוחד אוחז בחריץ זה, מסובב את התבסיס למקומו, ופשוט משתחרר ממנו. התוצאה היא תהליך התקנה נקי, מהיר ובטוח לאין שיעור. הטכנולוגיה הזו אינה שיפור הדרגתי, אלא קפיצת מדרגה אבולוציונית שמגדירה מחדש את הסטנדרט לאמינות ובטיחות בחיבורים מכניים במערכות קריטיות.
הסיכון הקריטי של FOD: מדוע הלשונית היא נקודת תורפה?
המונח נזקי גוף זר (FOD), או Foreign Object Damage, הוא אחד המושגים המטרידים ביותר מהנדסי איכות ואמינות בתעשיות התעופה, החלל, האלקטרוניקה והמכשור הרפואי. FOD מתייחס לכל עצם זר שאינו אמור להיות במערכת, והנזק שהוא עלול לגרום יכול לנוע מתקלה מינורית ועד לאסון. לשונית שבורה של תבסיס תבריג מסורתי היא דוגמה קלאסית ומסוכנת במיוחד ל-FOD פוטנציאלי.
תהליך העבודה עם תבסיס רגיל מדגיש את הסיכון. לאחר שהטכנאי מבריג את התבסיס לתוך הקדח המוכן, הוא משתמש בכלי ייעודי כדי להכות ולשבור את הלשונית. מכאן מתחיל תהליך מורכב ויקר: יש לוודא ב-100% שהלשונית השבורה, חתיכת מתכת קטנה וקשיחה, הוצאה מהמכלול. במערכות מורכבות כמו מנוע סילון, תיבת הילוכים או מכשיר רפואי מושתל, חיפוש אחר לשונית אבודה יכול לדרוש פירוק חלקי, שימוש בציוד אנדוסקופי ובדיקות רנטגן. כל דקה המושקעת בחיפוש ואימות מתורגמת לעלויות ייצור גבוהות יותר, עיכובים בלוחות זמנים, והכי גרוע – סיכון מתמיד שטעות אנוש תאפשר ללשונית להישאר במערכת. לשונית כזו יכולה לגרום לקצר חשמלי במעגל אלקטרוני, לחסום מעבר שמן במערכת הידראולית, או להישאב לתוך החלקים הנעים של מנוע ולגרום לכשל קטסטרופלי. טכנולוגיית ה-Tangless של KATO מבטלת את הבעיה הזו מהשורש על ידי ביטול מוחלט של שלב שבירת הלשונית.
הפתרון ההנדסי של KATO: תכנון דו-כיווני וחכם
הגאונות מאחורי תבסיס ה-Tangless של KATO טמונה בפשטות וביעילות של התכנון המכני. במקום להסתמך על חלק מתכלה (הלשונית), המהנדסים תכננו חריץ (notch) מדויק המשולב ישירות בגוף התבסיס, בשני קצותיו. תכנון זה מאפשר לכלי ההתקנה הייעודי, המצויד בלהב קפיצי (pawl), לאחוז בחריץ ולהפעיל את מומנט הסיבוב הנדרש להחדרת התבסיס לתוך התבריג המקדים. לאחר שהתבסיס מגיע לעומק הרצוי, כיוון הסיבוב של הכלי מתהפך, והלהב מחליק החוצה מהחריץ ללא כל מאמץ או צורך בשבירת רכיב כלשהו. התהליך כולו נקי, מהיר וחוזר על עצמו באופן מושלם פעם אחר פעם.
יתרון משמעותי נוסף של תכנון זה הוא היותו דו-כיווני (bi-directional). מכיוון שהחריץ קיים בשני קצוות התבסיס, אין זה משנה מאיזה צד הוא מוזן למערכת ההתקנה. תכונה זו מהווה יתרון עצום בקווי הרכבה אוטומטיים ורובוטיים, שם אוריינטציה של חלקים היא גורם קריטי המשפיע על מהירות ויעילות הייצור. המערכת מפשטת את תכנון כלי ההזנה ומפחיתה את הסיכוי לתקלות. בין אם מדובר בתבסיס נעילה (Locking) מסדרה 2TL, כמו למשל 2TLC-01B-0073, המיועד ליישומים עם רעידות גבוהות, או בתבסיס חופשי (Free-Running) מסדרה 2TLM כדוגמת 2TLM3X0.5B-4.5, העיקרון ההנדסי נשאר זהה ומספק אמינות חסרת פשרות. ניתן לעיין במגוון הפתרונות המלא בקטלוג הליקויילים ללא לשונית (Tangless) של דר טכנולוגיות.
עמידה בתקנים המחמירים ביותר: NAS1130 וסדרות 2TL/2TN
בתעשיות התעופה והביטחון, עמידה בתקנים אינה המלצה אלא חובה מוחלטת. כל רכיב הנכנס למטוס קרב, לוויין או מערכת נשק חייב להיות מיוצר ומאושר לפי תקנים בינלאומיים מחמירים כמו MIL-STD, MS, AN ו-NAS. תבסיסי התבריג ללא לשונית של KATO מיוצרים באופן עקבי כדי לעמוד ואף לעלות על דרישות תקן התעופה המחמיר NAS1130 (National Aerospace Standard). תקן זה מגדיר את הממדים, החומרים, הביצועים ודרישות האיכות עבור תבסיסי תבריג ביישומים קריטיים, ומבטיח שהרכיב יתפקד באופן אמין תחת עומסים, טמפרטורות ורעידות קיצוניות.
מוצרי KATO Tangless זמינים בשתי תצורות עיקריות, שתיהן עומדות בתקן NAS1130:
- סדרות Free-Running (כמו 2TN, 2TNM): אלו הם תבסיסי תבריג סטנדרטיים היוצרים תבריג פנימי חלק וחזק, המאפשר הברגה ושחרור חוזרים ונשנים של הבורג ללא התנגדות משמעותית. הם אידיאליים לחיזוק תבריגים ביישומים כלליים.
- סדרות Locking (כמו 2TL, 2TLC): תבסיסים אלו כוללים פיתול אחד או יותר בעלי צורה מצולעת (במקום עגולה). כאשר הבורג מוברג דרכם, צלעות אלו מפעילות לחץ רדיאלי על תבריג הבורג ויוצרות חיכוך מבוקר. חיכוך זה מונע מהבורג להשתחרר כתוצאה מרעידות או שינויי טמפרטורה, ומבטל את הצורך בדיסקיות קפיציות או חומרי נעילה כימיים. דוגמה לרכיב כזה היא NAS1130-06L20, המציין תבסיס נעילה העומד בדרישות התקן.
כאשר רוכשים מוצרי KATO דרך נציג מורשה כמו DAR Technologies, כל משלוח מגיע עם תעודת התאמה (Certificate of Conformance – CoC) מלאה, המבטיחה עקיבות (traceability) מלאה עד לרמת חומר הגלם (lot number). תיעוד זה חיוני עבור מערכות ניהול איכות תחת תקנים כמו AS9100 ו-ISO 9001.
אקוסיסטם שלם: כלי התקנה וחליצה ייעודיים להצלחה מובטחת
האמינות הגבוהה של מערכת KATO Tangless אינה נובעת רק מהתכנון המעולה של התבסיס, אלא גם מהשימוש באקוסיסטם שלם של כלים ייעודיים המבטיחים התקנה וחליצה נכונות. שימוש בכלים לא מתאימים עלול לפגוע בתבסיס או בתבריג האם, ולבטל את היתרונות ההנדסיים של המערכת. KATO-Advanex פיתחה מגוון רחב של כלים כדי להתאים לכל סביבת עבודה, החל מעבודות אחזקה בשטח ועד לקווי ייצור המוניים.
מגוון הכלים כולל:
- כלים ידניים: פתרון פשוט וחסכוני לאב-טיפוס, תיקונים או ייצור בכמויות קטנות. הכלים הידניים מאפשרים שליטה מלאה על תהליך ההתקנה.
- כלים חשמליים ופנאומטיים: לייצור סדרתי, KATO מציעה מכשירי התקנה פנאומטיים וחשמליים מתקדמים. לדוגמה, מכשיר ההתקנה KFS-30 הוא כלי חשמלי המיועד להרכבה מהירה ומדויקת של תבסיסים. כלים אלו מבטיחים עקביות במומנט ההתקנה ובעומק ההחדרה, פרמטרים קריטיים להבטחת ביצועים אופטימליים.

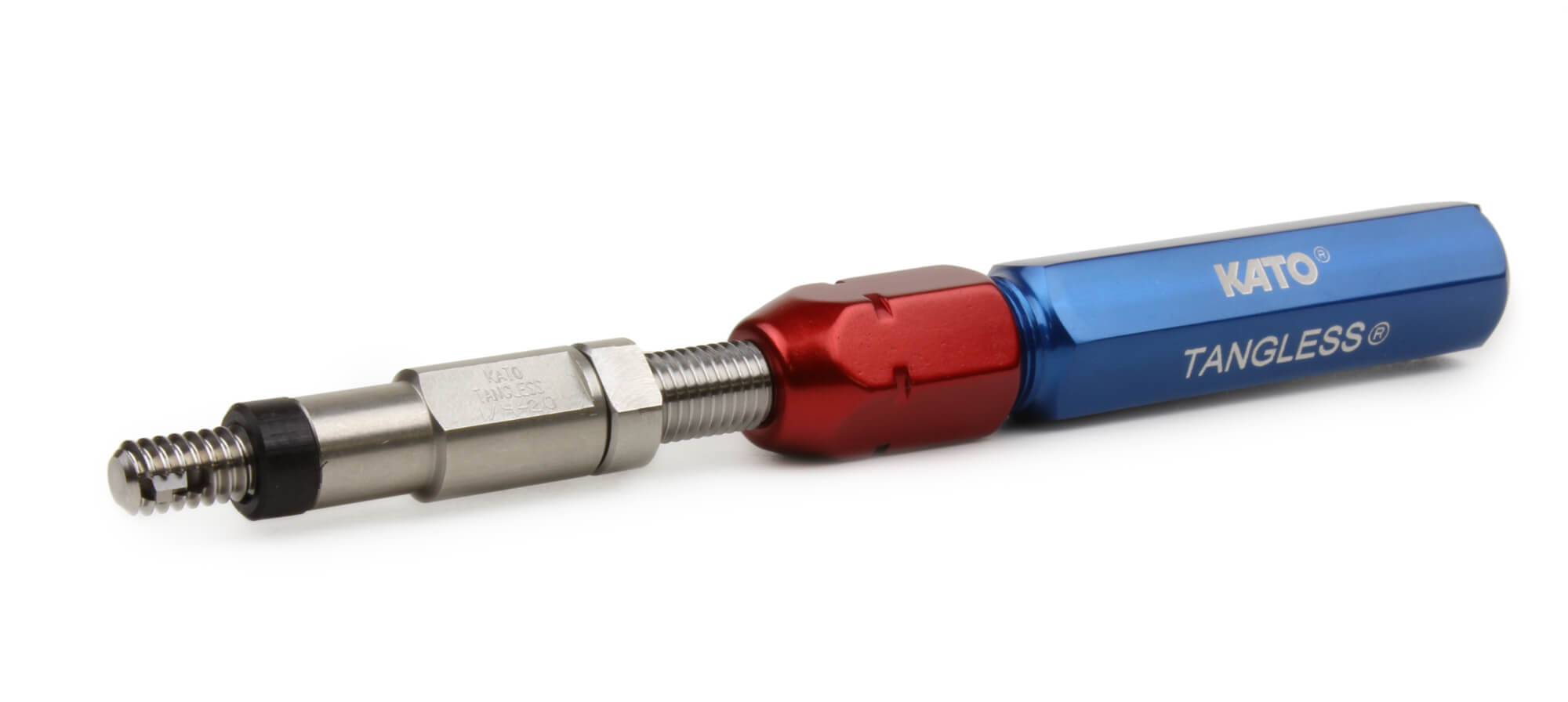

- כלי חליצה (Removal Tools): במקרה שבו יש צורך להוציא תבסיס שהותקן (למשל, עקב טעות או צורך בשינוי תכן), KATO מציעה כלי חליצה ייעודיים. כלים אלו, כמו 2KREC-3, מאפשרים הוצאה לא הרסנית של התבסיס מבלי לפגוע בתבריג האם היקר, ומאפשרים התקנה של תבסיס חדש באותו הקדח.
DAR Technologies: השותף המורשה שלך לפתרונות KATO בישראל
בחירת רכיב הנדסי איכותי היא רק מחצית הדרך להצלחה. הבטחת אספקה אמינה, תמיכה טכנית מקצועית וזמינות מלאי הם גורמים קריטיים לא פחות. חברת דר טכנולוגיות (DAR Technologies) היא היבואן המורשה והבלעדי של מוצרי KATO-Advanex בישראל, ומציעה ללקוחותיה שילוב מנצח של מוצר מעולה ושירות מקצועי.
עם ניסיון של למעלה מ-30 שנה באספקת קשיחים ורכיבים מכניים לתעשיות המתקדמות בישראל, DAR Technologies מבינה את הצרכים הייחודיים של מהנדסי תכן, מנהלי רכש ואנשי איכות. כנציגה רשמית, DAR מספקת גישה ישירה ליצרן, ומבטיחה שהלקוחות מקבלים מוצרים מקוריים בלבד עם תיעוד מלא ועקיבות. החברה מחזיקה מלאי מקומי נרחב של תבסיסי KATO Tangless במגוון מידות וחומרים, מה שמאפשר אספקה מיידית ומצמצם את זמני ההמתנה הקריטיים בפרויקטים. בנוסף, החברה מוסמכת לתקן האיכות ISO 9001 ומספקת תמיכה טכנית והנדסית מקומית, כדי לסייע ללקוחות לבחור את הפתרון המתאים ביותר ליישום הספציפי שלהם.
סיכום היתרונות של KATO Tangless:
- ביטול מוחלט של סיכון FOD: אין לשונית לשבור, אין גוף זר פוטנציאלי במערכת.
- תהליך הרכבה מהיר ויעיל: חוסך את שלבי שבירת הלשונית, האימות והחיפוש.
- התקנה דו-כיוונית: אידיאלי למערכות הרכבה אוטומטיות.
- אמינות מוכחת: עמידה בתקן התעופה המחמיר NAS1130.
- כלים ייעודיים: מערכת שלמה של כלים להתקנה וחליצה בטוחות.
המעבר משימוש בתבסיסי תבריג מסורתיים לטכנולוגיית ה-Tangless של KATO אינו רק שדרוג טכני, אלא השקעה ישירה באמינות, בבטיחות וביעילות התפעולית של המוצרים שלכם. לייעוץ טכני בנוגע להתאמת תבסיסי KATO Tangless לפרויקט הבא שלכם או לקבלת הצעת מחיר, צרו קשר עם צוות המהנדסים של DAR.
