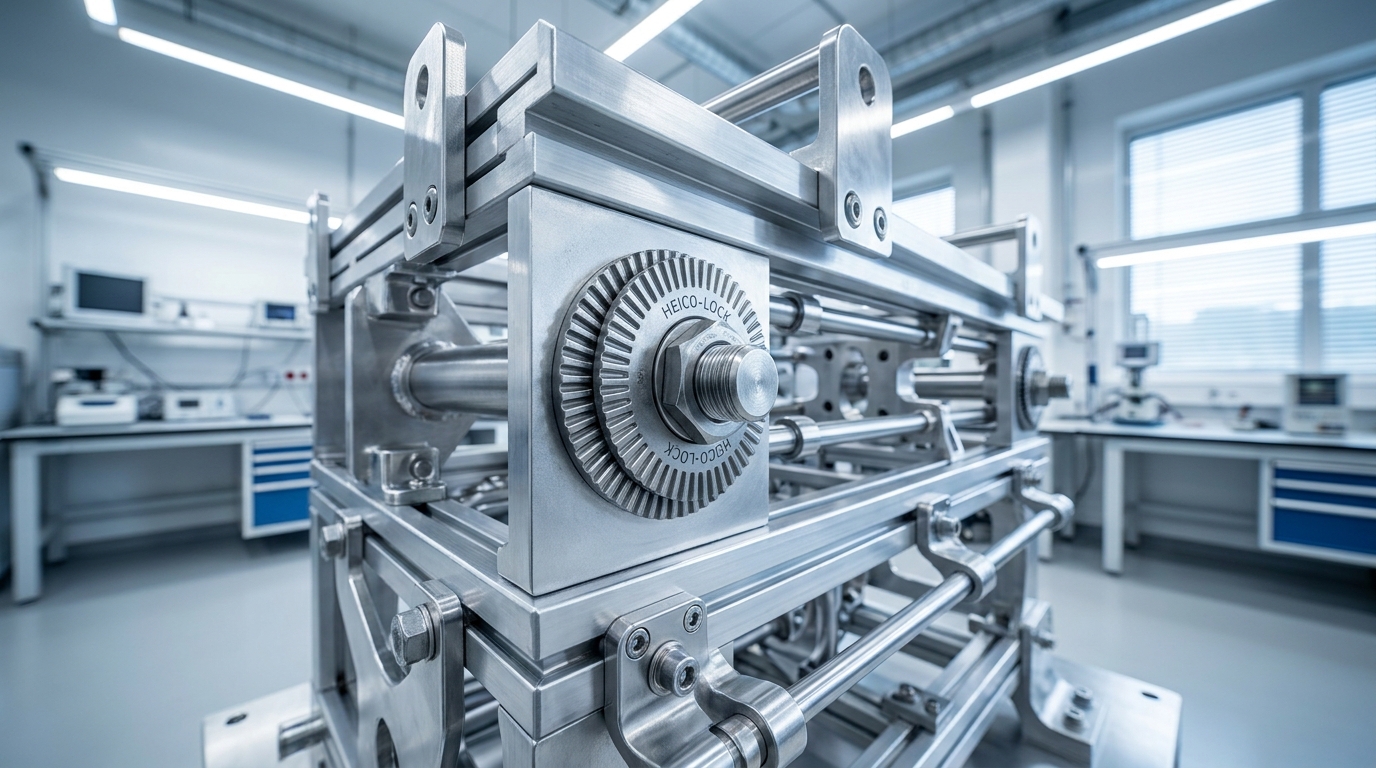

במערכות מכניות מורכבות, ובעיקר בתעשיות התעופה, הביטחון והרכב, אמינות החיבורים אינה עניין של מה בכך. התרופפות בורג, גם אם מינורית, עלולה להוביל לכשל מערכתי, סיכון בטיחותי חמור ונזקים כלכליים משמעותיים. הגורם המרכזי לתופעה זו הוא ויברציה. כיצד ניתן להבטיח שהידוק הבורג יישמר באופן עקבי גם תחת תנאי רטט קיצוניים? הפתרון טמון בהבנה פיזיקלית עמוקה וביישום טכנולוגיה מתקדמת. דיסקיות נעילה HEICO-LOCK מציעות פתרון מהונדס המבוסס על עיקרון נעילת טריז (Wedge-Locking), המספק אבטחת תבריגים חסרת פשרות, המגובה בבדיקות מעבדה מחמירות ועמידה בתקנים בינלאומיים.
האתגר השקט במערכות מכניות: מדוע ברגים מתרופפים תחת ויברציה?
התרופפות ברגים היא תהליך הדרגתי ובלתי נראה, הנובע ממספר גורמים פיזיקליים. התופעה מתחילה עם אובדן כוח ההידוק הראשוני (Preload), שהוא הכוח הצירי המותח את הבורג ומהדק את החלקים המחוברים. כוח זה חיוני ליצירת חיכוך מספק בממשק התבריג ובראש הבורג, חיכוך שאמור למנוע את סיבוב הבורג והתרתו. עם זאת, בסביבה דינמית הכוללת ויברציות, זעזועים או שינויי טמפרטורה מחזוריים, המערכת נתונה לתנועות רוחביות זעירות. תנועות אלו, גם אם הן בטווח של מיקרונים, גורמות להחלקה רגעית בין משטחי התבריג. כל החלקה כזו מביאה לאובדן קטן של כוח ההידוק. לאורך זמן, האפקט המצטבר של אלפי ומליוני מחזורי רטט גורם לירידה דרמטית בכוח ההידוק, עד למצב בו הבורג חופשי להסתובב ולהשתחרר לחלוטין. הסיכון גבוה במיוחד במערכות קריטיות כמו מנועי סילון, מערכות נשק, ציוד תקשורת צבאי ופסי ייצור רובוטיים, שם כשל בחיבור בודד עלול לגרור השלכות קטסטרופליות.
הפתרון המהונדס: הכירו את עיקרון נעילת הטריז (Wedge-Locking) של HEICO-LOCK

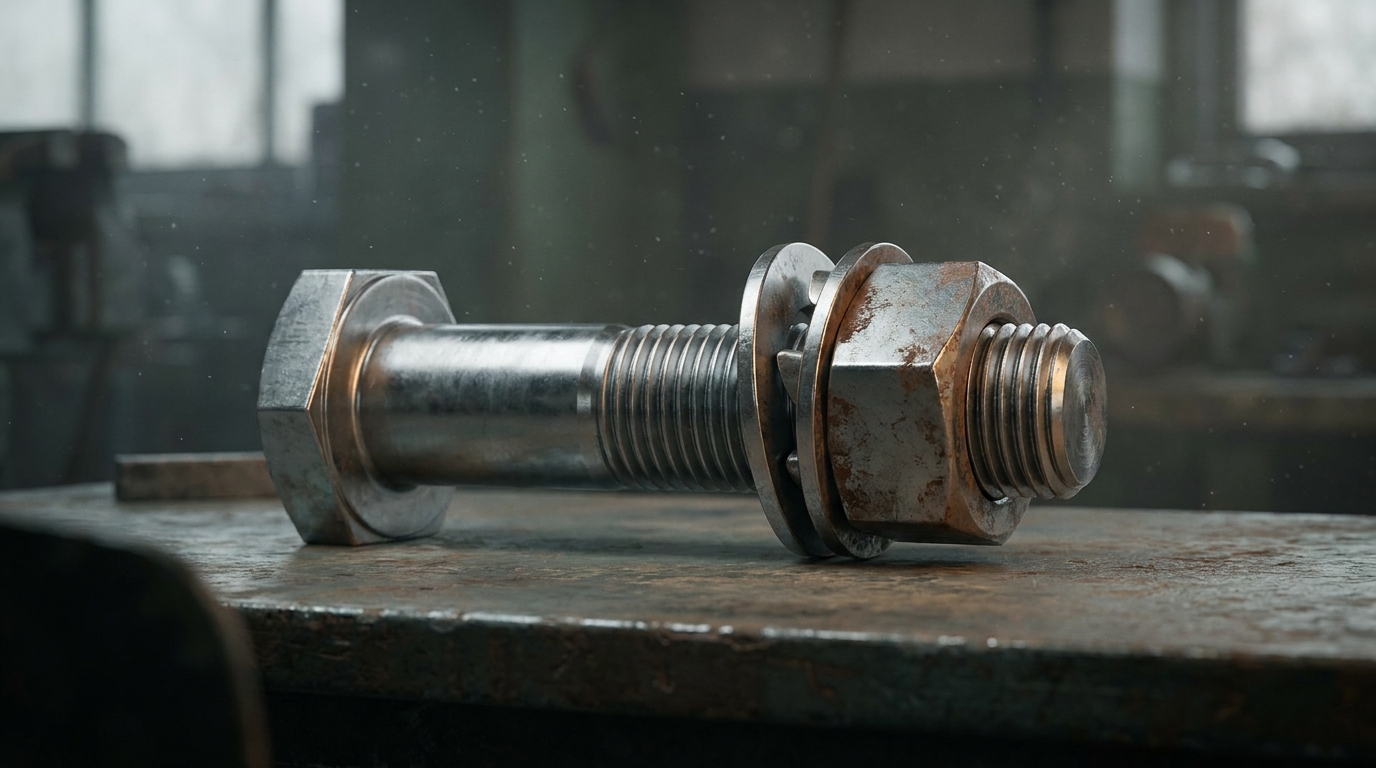

בניגוד לפתרונות מסורתיים המסתמכים על חיכוך, מערכת דיסקיות הנעילה של HEICO-LOCK מבוססת על עיקרון גאומטרי מתוחכם. המערכת מורכבת מזוג דיסקיות, כאשר כל דיסקית כוללת חריצים רדיאליים (cams) בצד אחד ושיני נעילה (gripping teeth) בצד החיצוני. בעת ההרכבה, שתי הדיסקיות מונחות זו על גבי זו כך שהחריצים הרדיאליים פונים אחד כלפי השני. שיני הנעילה החיצוניות ננעצות בראש הבורג/אום ובמשטח ההידוק, ומונעות סיבוב שלהם ביחס לדיסקיות.
כאן טמון המפתח ליעילות המערכת. זווית החריצים הרדיאליים (מסומנת באות α) גדולה באופן מכוון מזווית צעד התבריג של הבורג (מסומנת ב-β). כאשר ויברציה או כוח חיצוני מנסים לגרום לבורג להשתחרר (כלומר, להסתובב נגד כיוון השעון), התנועה היחידה האפשרית היא בין שתי הדיסקיות, לאורך מישור החריצים. מכיוון שזווית החריצים (α) גדולה מזווית התבריג (β), כל תנועת התרה קלה גורמת להתרחבות קלה של זוג הדיסקיות. התרחבות זו, למעשה, מגדילה את המתיחה בבורג ובכך מגדילה את כוח ההידוק (Preload). במילים אחרות, המערכת משתמשת באנרגיית הויברציה, שבדרך כלל גורמת להתרופפות, כדי לחזק את הנעילה. זהו אפקט טריז (wedge effect) המבטיח שהכוח הנדרש לשחרור הבורג יהיה תמיד גבוה יותר מהכוח שהושקע בהידוקו. מערכת זו עומדת בדרישות המחמירות של תקן DIN 25201 לאבטחת חיבורי ברגים.

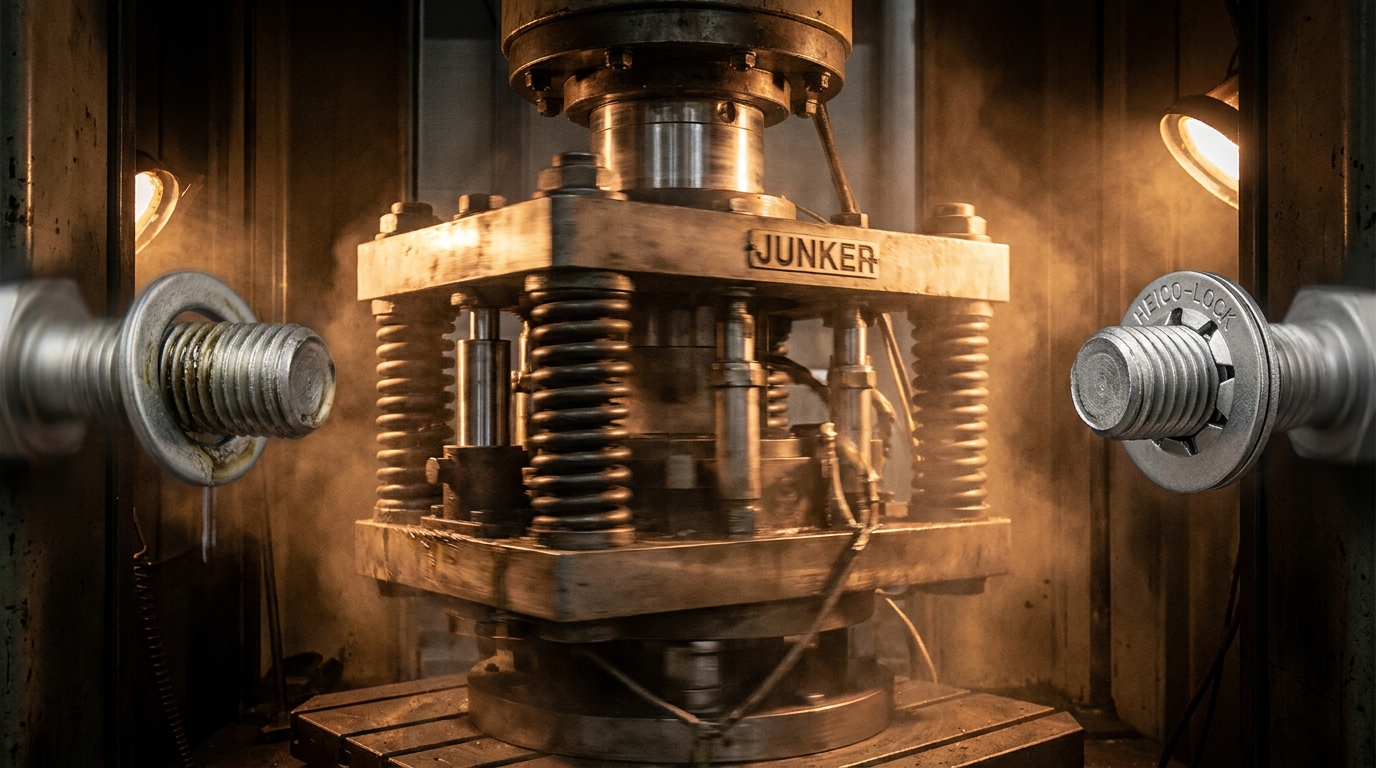

ההוכחה במעבדה: תוצאות מבחן הוויברציה של Junker (DIN 65151)
כדי לספק הוכחה כמותית ובלתי תלויה ליעילות של מנגנוני נעילה, התעשייה מסתמכת על מבחן הוויברציה של Junker (DIN 65151). זהו הסטנדרט המקובל והמחמיר ביותר להערכת ביצועי חיבורי ברגים תחת רטט רוחבי. במבחן זה, מכלול בורג, אום ופתרון הנעילה הנבדק מהודקים למומנט מוגדר, וכוח ההידוק (Preload) נמדד באופן רציף. לאחר מכן, המכלול נתון לוויברציה רוחבית עזה בתדר ובמשרעת קבועים, המדמים את התנאים הקשים ביותר שחיבור בורגי יכול להיתקל בהם בשטח. הגרף המתקבל מציג את שינוי כוח ההידוק כפונקציה של זמן או מספר מחזורי הרטט.
התוצאות מדברות בעד עצמן. פתרונות מסורתיים כמו דיסקיות קפיץ (spring washers) מאבדים את רוב כוח ההידוק שלהם תוך שניות בודדות מפני שהם ‘משתטחים’ תחת העומס ומפסיקים לספק כוח התנגדות יעיל. גם אומי ניילוק (Nyloc nuts), המסתמכים על חיכוך, מראים ירידה הדרגתית אך משמעותית בכוח ההידוק. לעומת זאת, כאשר בוחנים חיבור המאובטח באמצעות דיסקיות HEICO-LOCK, הגרף מראה שמירה כמעט מלאה על כוח ההידוק הראשוני לאורך כל המבחן. אפקט נעילת הטריז מונע באופן אקטיבי את אובדן המתח בבורג, ומבטיח שהחיבור יישאר מאובטח ואמין גם לאחר מיליוני מחזורי ויברציה.
HEICO-LOCK מול פתרונות מסורתיים: ניתוח השוואתי
הבחירה בפתרון הנעילה הנכון דורשת התייחסות למספר פרמטרים הנדסיים. כדי להמחיש את היתרונות של מערכת HEICO-LOCK, נשווה אותה לחלופות נפוצות בתעשייה.
| פרמטר | דיסקיות HEICO-LOCK | דיסקיות קפיץ (Spring Washers) | אומי ניילוק (Nyloc Nuts) | דבקים אנאירוביים (Loctite) |
|---|---|---|---|---|
| אמינות בויברציה | מעולה, מבוססת על גאומטריה (טריז) ולא על חיכוך | נמוכה, מאבדת יעילות במהירות תחת עומס | בינונית, יעילות פוחתת עם הזמן והשימוש | טובה, אך תלויה בהכנת שטח ובתנאי סביבה |
| שימוש חוזר | כן, ניתן לשימוש חוזר מספר פעמים ללא פגיעה בביצועים | לא מומלץ, הדיסקית עוברת עיוות פלסטי | לא, טבעת הניילון נשחקת לאחר שימוש ראשון | לא, דורש ניקוי והדבקה מחדש בכל פירוק |
| עמידות בטמפרטורה | גבוהה (תלוי בחומר, פלדה או נירוסטה) | בינונית, עלולה לאבד קפיציות בטמפרטורות גבוהות | מוגבלת, טבעת הניילון ניזוקה מעל 120°C | תלוי בסוג הדבק, בדרך כלל עד 150°C-200°C |
| השפעת שימון | אין השפעה. יעילות הנעילה אינה תלויה בחיכוך | יעילות נמוכה יותר, מפחית חיכוך | יעילות נמוכה יותר, מפחית חיכוך | לא ניתן ליישום על משטחים משומנים, דורש ניקוי יסודי |
| קלות פירוק והרכבה | פשוטה, דורש מומנט שחרור מעט גבוה יותר מההידוק | פשוטה | פשוטה | דורש כוח רב או חימום לפירוק, וניקוי שאריות |
יישומים ודגמים מובילים: מ-TEC-M4 ועד HLS-10
הודות לאמינותן יוצאת הדופן, דיסקיות HEICO-LOCK נמצאות בשימוש במגוון רחב של יישומים קריטיים. בתעשייה הביטחונית, הן מאבטחות חיבורים במערכות מכ”ם ניידות, צריחי טנקים וציוד צבאי כבד החשוף לזעזועים קיצוניים. בתחום התעופה, הן משמשות בחיבורי מנועים, מכלולי נסע וציוד תא טייס. גם במגזר התעשייתי, ניתן למצוא אותן בגנרטורים, טורבינות רוח, מכבשים כבדים ופסי ייצור אוטומטיים, שם ויברציה היא חלק בלתי נפרד מהפעולה השוטפת. הגמישות של המערכת באה לידי ביטוי במגוון רחב של דגמים ומידות. ביישומים הדורשים עמידה בעומסים גבוהים ושימוש בפלדה מחוסמת, דגמים כמו HLS-8S או HLS-10 (במידות מטריות) מספקים ביצועים ללא פשרות. עבור ברגים קטנים יותר במערכות אלקטרוניקה רגישות או מארזים, דגמי TEC-M4 ו-TEC-M6 מסדרת TEC עם טבעת פולימרית חיצונית הם הבחירה הנכונה, המונעת נזק למשטחים רכים. במערכות המבוססות על מידות אינצ’יות, הנפוצות בציוד אמריקאי, ניתן למצוא את דגם HLB-1/4S כפתרון אידיאלי. ניתן לעיין במפרטים המלאים של כל הדגמים בקטלוג דיסקיות הנעילה המלא של HEICO-LOCK.
מדוע לבחור ב-DAR Technologies לאספקת פתרונות HEICO-LOCK?
בחירת פתרון הנעילה היא רק חלק מהמשוואה. הבטחת איכות, זמינות ותמיכה טכנית היא קריטית לא פחות. חברת DAR Technologies (דר טכנולוגיות) משמשת כשותפה אסטרטגית עבור התעשיות המובילות בישראל. עם ניסיון של למעלה מ-30 שנה בתחום הקשיחים והמחברים, אנו מבינים את הדרישות הייחודיות של שוק התעופה והביטחון. החברה מוסמכת לתקן האיכות המחמיר ISO 9001, המבטיח תהליכי עבודה מבוקרים ומוצרים העומדים בסטנדרטים הגבוהים ביותר. אנו מייבאים באופן בלעדי מוצרים מיצרנים מובילים בארה”ב ובאירופה, ומספקים עקיבות מלאה (full lot traceability) לכל פריט, דרישה חיונית בתקנים כמו AS9100. היתרון המשמעותי ללקוחותינו הוא החזקת מלאי מקומי נרחב, המאפשר אספקה מהירה ומיידית של פריטים קריטיים, ומקצר באופן דרמטי את זמני ההמתנה. צוות המהנדסים שלנו זמין למתן ייעוץ טכני מקצועי להתאמת הפתרון האופטימלי לכל יישום.
שאלות ותשובות נפוצות על דיסקיות נעילה HEICO-LOCK
האם ניתן לעשות שימוש חוזר בדיסקיות HEICO-LOCK?
בהחלט. כל עוד לא נגרם להן נזק פלסטי משמעותי, ניתן להשתמש בדיסקיות מספר פעמים תוך שמירה מלאה על יעילות הנעילה, בניגוד לפתרונות חד-פעמיים כמו אומי ניילוק או דבקים.
האם הדיסקיות מתאימות לשימוש עם ברגים בעלי חוזק גבוה (High Tensile)?
כן. דיסקיות HEICO-LOCK מיוצרות מפלדה או נירוסטה איכותית ומתוכננות לעבוד באופן אופטימלי עם ברגים בדרגות חוזק 8.8, 10.9 ו-12.9 (או Grade 5 ו-Grade 8 המקבילים בשיטה האימפריאלית).
כיצד יש להתקין את הדיסקיות בצורה נכונה?
ההתקנה פשוטה: יש למקם את שתי הדיסקיות כך שהצד עם החריצים הרדיאליים פונה אחד כלפי השני. הצדדים עם שיני הנעילה פונים החוצה, כלפי ראש הבורג/האום וכלפי המשטח. אין צורך במומנט הידוק מיוחד מעבר להמלצת יצרן הבורג.
כאשר אמינות החיבור היא קריטית, אין מקום לפשרות. טכנולוגיית נעילת הטריז של HEICO-LOCK מספקת ביטחון מוחלט גם בסביבות העבודה המאתגרות ביותר. אם אתם מתמודדים עם בעיות של התרופפות ברגים או זקוקים לייעוץ הנדסי לבחירת פתרון הנעילה המתאים לפרויקט הבא שלכם, צרו קשר עם המומחים של DAR Technologies לקבלת תמיכה טכנית והצעת מחיר.
