בתעשיית התעופה והביטחון, שבה כל רכיב, קטן ככל שיהיה, נושא באחריות עצומה, בחירת המחבר (Fastener) הנכון אינה עניין של מה בכך. זוהי החלטה הנדסית קריטית המשפיעה ישירות על השלמות המבנית, הביצועים האווירודינמיים ואורך החיים של כלי הטיס. מסמרות מוצקות (Solid Rivets) מהוות את עמוד השדרה של מבנים אוויריים רבים, ופועלות על פי עקרון המיסמור (Riveting) ליצירת חיבור קבוע ובלתי פריק. שניים מהתקנים הנפוצים והחשובים ביותר בתחום זה הם MS20470 ו-MS20426. על פניו, ההבדל ביניהם עשוי להיראות קטן – צורת הראש. בפועל, הבדל זה מכתיב יישומים שונים לחלוטין. מאמר זה יספק ניתוח טכני מעמיק שיסייע למהנדסים, מנהלי רכש ואנשי איכות להבין את ההבדלים, לדעת מתי לבחור בכל תקן וכיצד לקבל החלטה מושכלת המבוססת על דרישות הפרויקט.
מהו תקן MS למסמרות ומדוע הוא קריטי בתעשייה האווירית?
בעולם התעופה, שבו בטיחות היא ערך עליון, אין מקום לאלתור או לחוסר אחידות. תקנים צבאיים (Military Standard – MS/MIL-STD) ותקני צבא-צי (Army-Navy – AN) פותחו בדיוק למטרה זו. אלו אינם סתם קווים מנחים; הם מפרטים טכניים מחמירים המגדירים כל היבט של הרכיב – החל מהרכב החומרים, דרך המידות הגיאומטריות והטולרנסים המדויקים, ועד לתהליכי הייצור והבדיקה הנדרשים. עמידה בתקנים אלו מבטיחה שכל מסמרה, בורג או אום, ללא קשר ליצרן או לתאריך הייצור, יהיו זהים לחלוטין בתכונותיהם המכניות והפיזיות. הדבר מאפשר אמינות, יכולת החלפה (Interchangeability) וביצועים צפויים ועקביים תחת עומסים קיצוניים, רעידות ושינויי טמפרטורה.
עבור מהנדס, תקן MS הוא שפה משותפת המבטיחה כי מסמרה המוגדרת כ-MS20470AD4-5 תתאים בדיוק למפרט, ותספק את החוזק הנדרש כפי שחושב בתכנון המקורי. ניתן לעיין לדוגמה במפרט הצבאי המלא (MIL-SPEC) כדי להבין את רמת הפירוט הנדרשת. ב-DAR Technologies (דר טכנולוגיות), אנו מבינים את החשיבות הקריטית הזו. כחברה הפועלת תחת הסמכת ISO 9001, אנו מספקים אך ורק רכיבים העומדים בתקנים המחמירים ביותר (AS9100, MIL-DTL). כל פריט שאנו מספקים מלווה בתיעוד מלא ומגיע עם עקיבות (Traceability) מלאה עד לרמת מספר האצווה (Lot number) של היצרן, מה שמבטיח שקט נפשי ובקרה מוחלטת על איכות שרשרת האספקה.

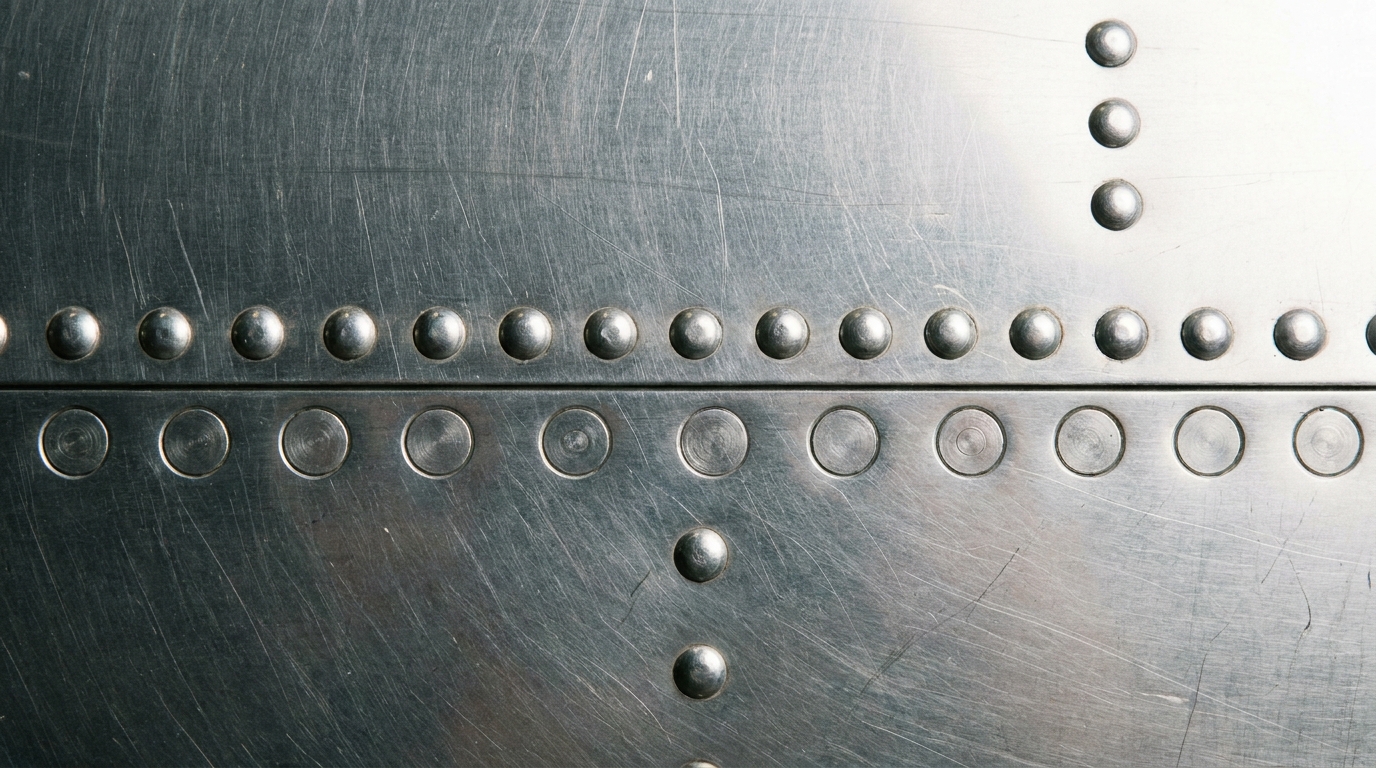

ניתוח טכני: מסמרת MS20470 (ראש כיפה / Universal Head)
מסמרת MS20470, הידועה גם כ-AN470, מתאפיינת בראש כיפה מעוגל (Dome Head), המכונה בעגה המקצועית “Universal Head”. פרופיל זה אינו מקרי; הגיאומטריה שלו תוכננה בקפידה כדי לספק יתרונות מבניים משמעותיים. הקימור הרחב של הראש מאפשר חלוקת עומסים יעילה על פני שטח גדול יותר של הפנל, מה שמפחית את ריכוז המאמצים סביב החור ומגביר את עמידות החיבור להתעייפות החומר. תכונה זו הופכת את מסמרת MS20470 לבחירה אידיאלית עבור יישומים שבהם החוזק הוא הפרמטר החשוב ביותר.
יתרונותיה המרכזיים הם חוזק גבוה הן בגזירה (Shear) והן במתיחה (Tension), והתקנה פשוטה יחסית שאינה דורשת עיבוד נוסף של הפנל מעבר לקידוח חור סטנדרטי. בניגוד למסמרות ראש שקוע, אין צורך לבצע השקעה (Countersinking), תהליך החוסך זמן ומפשט את קו הייצור. מסיבות אלו, מסמרת MS20470 היא הבחירה המועדפת כמעט בכל מבנה פנימי של כלי טיס: חיבור צלעות חיזוק (Stringers & Ribs) לשלד, הרכבת מחיצות, התקנת תושבות ציוד וכל אזור אחר שאינו חשוף ישירות לזרימת האוויר החיצונית. ביישומים מבניים הדורשים חוזק מרבי, מהנדסים נוטים לבחור במק”טים כמו MS20470AD5-14, המשלבים את פרופיל הראש האוניברסלי עם סגסוגת אלומיניום איכותית. ב-DAR, אנו מחזיקים מלאי זמין של מגוון מידות, כולל MS20470A2-2 לאפליקציות עדינות יותר. ניתן לעיין במבחר המלא בקטלוג מסמרות MS20470 ראש כיפה.
ניתוח טכני: מסמרת MS20426 (ראש שקוע / Countersunk Head)
מסמרת MS20426, המקבילה לתקן AN426, תוכננה מתוך מחשבה על מטרה אחת עיקרית: אווירודינמיקה. היא מתאפיינת בראש שטוח לחלוטין שצידו התחתון הוא חרוט (קונוס) בזווית סטנדרטית של 100 מעלות. הגיאומטריה הזו מאפשרת למסמרה, לאחר התקנה נכונה, “לשבת” בתוך הפנל כך שחלקה העליון נמצא בדיוק בקו אפס עם פני השטח החיצוניים. התוצאה היא משטח חלק לחלוטין (Flush Surface), ללא בליטות שיפריעו לזרימת האוויר הלמינרית ויצרו גרר (Drag) מיותר.
היתרון המכריע הזה הופך את MS20426 לרכיב חיוני במעטפת החיצונית של כל כלי טיס מודרני – החל ממטוסי קרב ועד מטוסי נוסעים. ניתן למצוא אותה על פני הכנפיים, גוף המטוס, משטחי היגוי (כמו מאזנות ומדפים) וכל אזור אחר שבו הפחתת ההתנגדות לאוויר היא קריטית לשיפור הביצועים, חיסכון בדלק והשגת מהירויות גבוהות. עם זאת, התקנתה מורכבת יותר ודורשת שלב מקדים של “השקעה” (Countersinking), כלומר יצירת שקע חרוטי בחור הקידוח, שאליו ייכנס ראש המסמרה. ביצוע מדויק של שלב זה חיוני כדי להבטיח התאמה מושלמת וחוזק מבני אופטימלי. כאשר המפרט דורש התנגדות אוויר מינימלית, הבחירה הנכונה תהיה מסמרה כמו MS20426AD4-6. התקנתה דורשת, כאמור, הכנה של החור, אך התוצאה היא משטח חלק החיוני לביצועי הטיסה. מק”טים נפוצים נוספים בסדרה זו, הזמינים במלאי, הם MS20426A4-5. לפרטים נוספים, ניתן לצפות בקטלוג מסמרות MS20426 ראש שקוע.

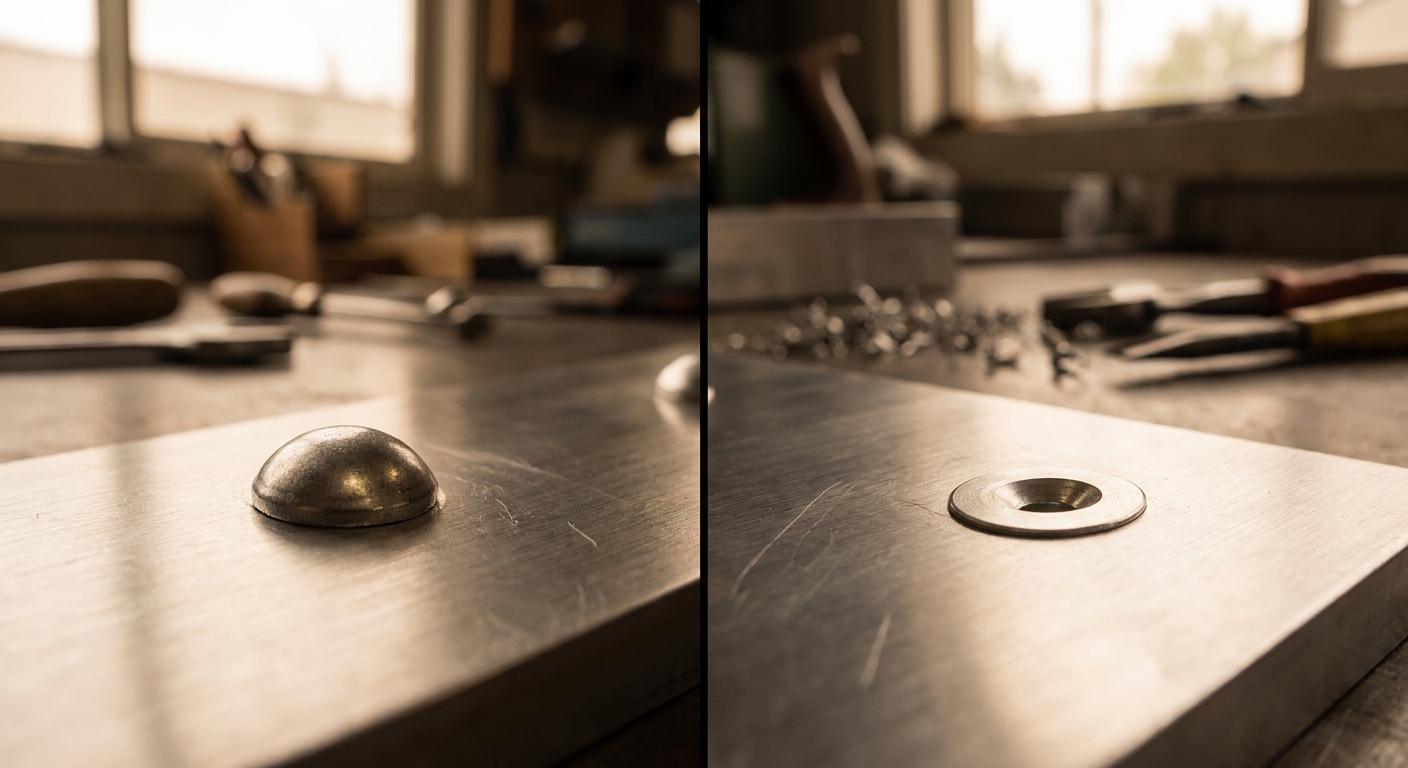

טבלת השוואה: MS20470 מול MS20426 – בחירה מבוססת נתונים
כדי לסייע בקבלת החלטה מהירה ומושכלת, ריכזנו את ההבדלים המרכזיים בין שני סוגי המסמרות בטבלה השוואתית. טבלה זו משמשת ככלי עזר ויזואלי להבנת היתרונות והיישומים של כל תקן.
| פרמטר | MS20470 (ראש כיפה) | MS20426 (ראש שקוע) |
|---|---|---|
| פרופיל חיצוני | ראש בולט מעל פני השטח | ראש שטוח בקו אחד עם פני השטח |
| יתרון מרכזי | חוזק מבני גבוה, התקנה פשוטה | אווירודינמיקה מעולה, גרר נמוך |
| יישום עיקרי | מבנים פנימיים, חיזוקים, תושבות | מעטפת חיצונית של כלי טיס (כנפיים, גוף) |
| דרישת התקנה | קידוח חור רגיל | קידוח והשקעה (Countersinking) |
| חוזק גזירה | מצוין | טוב מאוד (מושפע מאיכות ההשקעה) |
פענוח המק”ט: כיצד לבחור חומר, קוטר ואורך?
הבנת המבנה של מק”ט (מספר קטלוגי) תעופתי היא מיומנות חיונית לכל מהנדס או איש רכש. המק”ט אינו רצף אקראי של אותיות ומספרים; הוא מכיל מידע דחוס ומדויק על תכונות המסמרה. נפרק לדוגמה את המק”ט MS20470AD4-6:
- MS20470: מציין את התקן, במקרה זה מסמרה מוצקה עם ראש כיפה אוניברסלי.
- AD: זהו קוד החומר. האות ‘AD’ מציינת את אחת הסגסוגות הנפוצות והשימושיות ביותר בתעופה – אלומיניום 2117-T4. סגסוגת זו מציעה איזון מצוין בין חוזק לבין משיכות (Ductility), המאפשרת התקנה קלה (יצירת ה-Buck-tail) ללא צורך בטיפול תרמי מקדים. קיימים קודי חומר נוספים, למשל ‘A’ (אלומיניום 1100) או ‘DD’ (אלומיניום 2024-T4), הדורש טיפול תרמי לפני ההתקנה.
- 4: המספר הראשון לאחר קוד החומר מציין את קוטר המסמרה במכפלות של 1/32 אינץ’. במקרה זה, ‘4’ פירושו קוטר של 4/32 אינץ’, או 1/8 אינץ’.
- 6: המספר האחרון מציין את אורך המסמרה (מהחלק התחתון של הראש ועד לקצה) במכפלות של 1/16 אינץ’. כאן, ‘6’ פירושו אורך של 6/16 אינץ’, או 3/8 אינץ’.
היכרות עם מבנה זה מאפשרת בחירה מהירה ומדויקת של הרכיב הדרוש ישירות מהשרטוט הטכני, ומבטיחה התאמה מלאה לדרישות המפרט.
מדוע DAR Technologies היא השותף המועדף לאספקת מסמרות תעופתיות?
הבנת ההבדלים הטכניים בין מסמרות MS20470 ל-MS20426 היא השלב הראשון. השלב השני, והקריטי לא פחות, הוא בחירת ספק אמין שיכול להבטיח איכות, זמינות ותמיכה הנדסית. כאן, DAR Technologies (דר טכנולוגיות) מציעה ערך מוסף ייחודי לשוק הישראלי. עם ניסיון של למעלה מ-30 שנה באספקת רכיבי חיבור ופתרונות מורכבים לתעשיות התעופה, הביטחון והאלקטרוניקה, צברנו ידע הנדסי מעמיק המאפשר לנו לא רק לספק מוצר, אלא לספק פתרון. אנו מבינים את האתגרים של לקוחותינו ויודעים להתאים את הרכיב הנכון ליישום הספציפי, תוך עמידה בתקנים המחמירים ביותר.
אנו משמשים כנציגים וספקים בלעדיים של יצרנים מובילים מארצות הברית ומאירופה, מה שמבטיח גישה לרכיבים האיכותיים ביותר בשוק העולמי. אחד היתרונות המרכזיים שלנו הוא החזקת מלאי מקומי גדול ומגוון של מסמרות תעופתיות, ברגים, אומים, Helicoil, Keensert ועוד. מלאי זה מאפשר לנו לספק ללקוחותינו זמני אספקה מהירים במיוחד, לתמוך ברציפות הייצור שלהם ולצמצם את התלות בשרשראות אספקה ארוכות ומסורבלות. כל פריט היוצא ממחסנינו מגובה בתעודות התאמה (CofC) ובעקיבות מלאה עד למקור, בהתאם לדרישות ISO 9001 ותקני תעופה כמו AS9100. המחויבות שלנו לאיכות היא מוחלטת.
לסיכום, הבחירה בין MS20470 ל-MS20426 תלויה בסופו של דבר במיקום ובפונקציה של החיבור. למבנים פנימיים שבהם החוזק הוא עליון, MS20470 היא הבחירה הנכונה. למשטחים חיצוניים הדורשים זרימת אוויר חלקה, MS20426 היא הכרח. בין אם אתם זקוקים למסמרה ספציפית כמו MS20426AD2-6A לפרויקט אווירודינמי או לייעוץ בבחירת המחבר המתאים ביותר לפרויקט הבא שלכם, צוות המהנדסים של DAR Technologies עומד לרשותכם. צרו קשר עם צוות המהנדסים שלנו עוד היום לקבלת ייעוץ טכני והצעת מחיר.
