מבוא: מעבר לצורת הראש – מדוע סיווג החומר במסמרה הוא קריטי?
בתעשיות התעופה והביטחון, בהן אין מקום לטעויות, בחירת רכיב החיבור הנכון היא החלטה הנדסית ראשונה במעלה. מהנדסים רבים מכירים היטב את ההבדלים בין תקני מסמרות כמו MS20470 (ראש כיפה) ו-MS20426 (ראש שקוע), אך לעיתים קרובות, ההחלטה המשמעותית והקריטית יותר נסתרת בתוך קוד החומר – האותיות המופיעות מיד לאחר מספר התקן. בחירת סגסוגת החומר היא זו שקובעת את תכונותיו המכניות של החיבור: החוזק, העמידות בעומסי גזירה והתעייפות, המשקל, וכמובן, תהליך ההתקנה הנדרש. טעות בבחירת סגסוגת עלולה להוביל לחיבור שאינו עומד בדרישות המפרט ולסכן את שלמותו המבנית של המכלול כולו. מאמר זה יצלול לעומק ההבדלים המטלורגיים והמעשיים בין שתי סגסוגות האלומיניום הנפוצות ביותר – המיוצגות על ידי הקודים A ו-AD – ויספק למהנדסים, מנהלי רכש ואנשי איכות את הכלים לבצע בחירה מושכלת ומדויקת.
פענוח קוד החומר: A מול AD – אנטומיה של שתי סגסוגות אלומיניום
המק”ט התעופתי הוא שפה דחוסה של מידע טכני. האותיות והמספרים אינם שרירותיים; הם מגדירים במדויק את הגיאומטריה, המידות והרכב החומר של כל רכיב. כאשר אנו בוחנים מסמרות אלומיניום, שתי האותיות הנפוצות ביותר הן A ו-AD, המייצגות שני עולמות שונים של תכונות מכניות.
סיווג A: אלומיניום 1100 – הגמישות שבפשטות
קוד החומר ‘A’ מציין שהמסמרה עשויה מאלומיניום 1100. זוהי סגסוגת המוגדרת כאלומיניום טהור מסחרית, המכילה 99.0% אלומיניום לכל הפחות. התכונה הבולטת ביותר שלה היא רכות ומשיכות (Ductility) יוצאות דופן. תכונות אלו הופכות את תהליך ההתקנה לפשוט וקל במיוחד; נדרש כוח מועט יחסית כדי לעצב את הראש הנגדי (Buck-tail), מה שמפשט את העבודה ומאפשר שימוש בכלים פחות חזקים. עם זאת, לרכות זו יש מחיר: חוזק גזירה נמוך משמעותית בהשוואה לסגסוגות אחרות. לכן, מסמרות מסוג ‘A’, כגון MS20470A2-2 או MS20426A2-3, מיועדות בעיקר ליישומים שאינם נושאי עומס קריטי. הן מהוות פתרון מצוין לחיבור פנלים משניים, רכיבי פנים קלים, תגיות זיהוי או כל מכלול שבו הדרישה העיקרית היא חיבור פיזי ולא עמידה במאמצים מבניים גבוהים.
סיווג AD: סגסוגת 2117-T4 – איזון מושלם בין חוזק למשיכות
כאשר נדרש חוזק מבני, קוד החומר ‘AD’ נכנס לתמונה. קוד זה מייצג את סגסוגת 2117, תערובת של אלומיניום עם נחושת, אשר מכונה בצדק “סוס העבודה” של תעשיית המסמרות התעופתית. הסימון T4 מציין שהחומר עבר טיפול תרמי מסוג ‘Solution heat-treated and naturally aged’, כלומר, הוא חומם לטמפרטורה ספציפית, קורר במהירות, והתייצב באופן טבעי בטמפרטורת החדר. התוצאה היא סגסוגת שמציעה איזון אופטימלי: היא חזקה משמעותית יותר מאלומיניום 1100, אך עדיין שומרת על משיכות מספקת כדי לאפשר התקנה קרה (במצב ‘as-received’) ללא צורך בטיפול תרמי נוסף על ידי הלקוח. תכונה זו הופכת אותה לבחירה המועדפת עבור רוב היישומים המבניים בכלי טיס, החל מחיבור שלד המטוס ועד למעטפת הכנפיים. מסמרה נפוצה כמו MS20470AD5-14 היא דוגמה קלאסית לרכיב כזה. ניתן לעיין במבחר רחב בקטלוג מסמרות MS20470 ראש כיפה.
השוואה טכנית: חוזק גזירה, עומסים ותהליכי התקנה
הפרמטר המכני החשוב ביותר בהערכת חיבור מסמרה הוא חוזק גזירה (Shear Strength). זהו הכוח המרבי שהמסמרה יכולה לשאת בניצב לציר האורך שלה לפני שהיא נכשלת (נחתכת). בתכנון מבני, מהנדסים מחשבים את עומסי הגזירה הצפויים על כל חיבור ובוחרים מסמרה בקוטר ובסגסוגת המתאימים, עם מקדם בטיחות הולם. ההבדל בחוזק הגזירה בין סגסוגת A ל-AD הוא דרמטי, כפי שמודגם בטבלה הבאה:
| פרמטר | סגסוגת A (אלומיניום 1100) | סגסוגת AD (אלומיניום 2117-T4) |
|---|---|---|
| חוזק גזירה מינימלי (KSI) | ~11 | ~26-28 |
| דרישות התקנה | כוח נמוך, התקנה קלה | כוח גבוה יותר, דורש כלים מתאימים |
| טיפול תרמי נדרש | אין | מסופק במצב T4, אין צורך בטיפול נוסף |
| יישומים אופייניים | חיבורים לא מבניים, פנלים קלים | מבנים נושאי עומס, שלדת המטוס, כנפיים |
מעבר לנתונים המספריים, חשוב להבין את ההשלכות המעשיות על תהליך הייצור. התקנת מסמרה מסגסוגת A יכולה להתבצע בקלות יחסית, לעיתים אפילו עם כלים ידניים ביישומים עדינים. לעומת זאת, הבחירה בסגסוגת AD, כמו במסמרת MS20426AD4-6 המיועדת למעטפת חיצונית, מחייבת שימוש במכונות מיסמור (Rivet Guns) פנאומטיות חזקות יותר. יש להפעיל לחץ אוויר גבוה יותר ולוודא שהפטיש והסדן (Bucking Bar) מתאימים כדי להבטיח יצירת ראש נגדי (buck-tail) במידות התקניות (בדרך כלל 1.5D בקוטר ו-0.5D בגובה). שימוש בכוח לא מספק עלול להוביל לחיבור רופף או לראש נגדי פגום, שיפגע בחוזק המבני של החיבור. ב-DAR Technologies (דר טכנולוגיות), אנו מספקים לא רק את המסמרות אלא גם ייעוץ הנדסי לבחירת הכלים ותהליכי ההתקנה הנכונים. ניתן למצוא מגוון מסמרות MS20426 ראש שקוע באתרנו.
מעבר ל-A ו-AD: חומרים נוספים וטיפולים תרמיים מתקדמים
עולם המסמרות התעופתיות אינו מסתכם בשתי סגסוגות האלומיניום הללו. קיימים חומרים נוספים המיועדים ליישומים מיוחדים, כאשר הבולטת שבהם היא סגסוגת ‘DD’. בנוסף, קיימים חומרים כמו B (אלומיניום 5056), M (מונל – Monel) ו-C (נחושת).

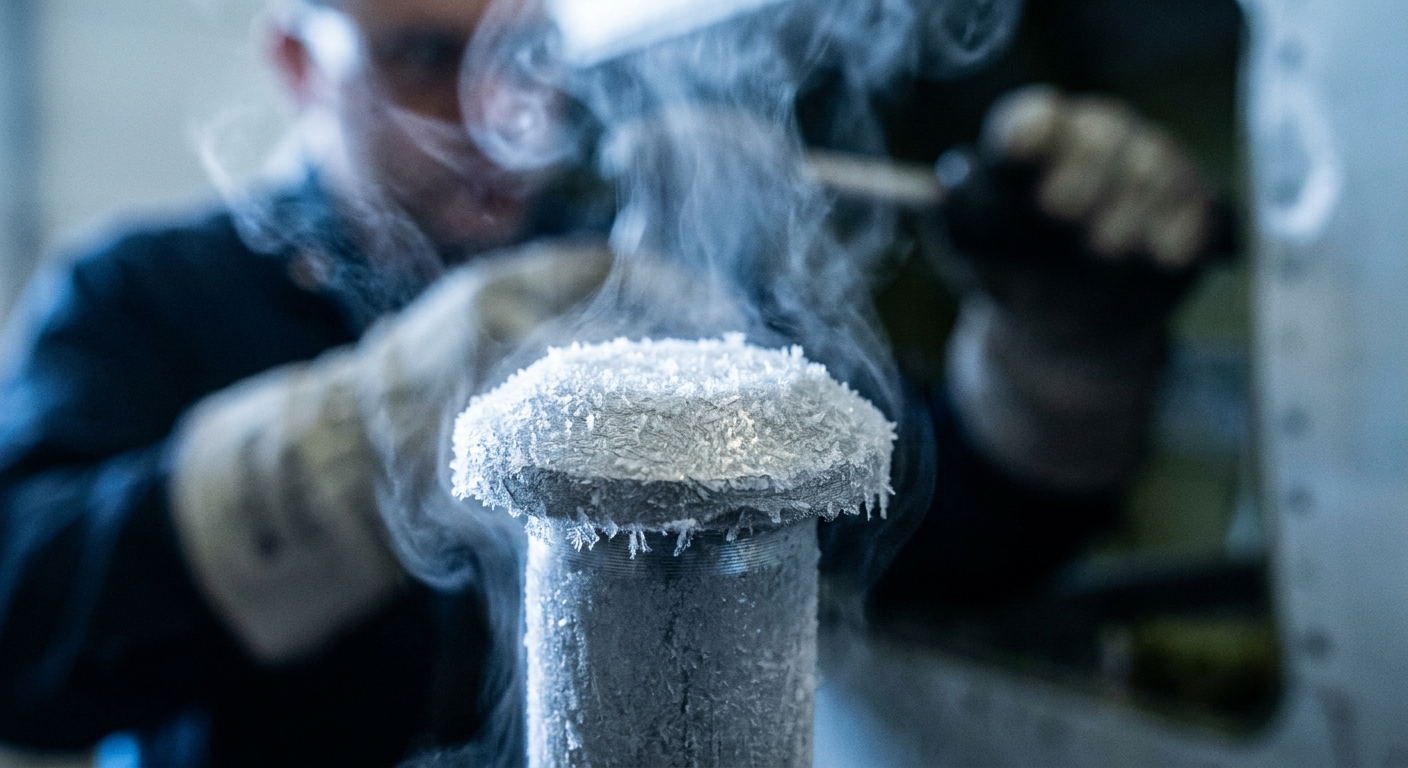

- סגסוגת DD (אלומיניום 2024-T4): זוהי סגסוגת אלומיניום-נחושת חזקה אף יותר מ-AD, המיועדת ליישומים קריטיים הדורשים חוזק מרבי. עם זאת, החוזק הגבוה בא על חשבון המשיכות. במצבה הרגיל, היא קשה מדי להתקנה. כדי להתגבר על כך, יש לבצע תהליך טיפול תרמי מיוחד המכונה ‘Ice-box’. המסמרת עוברת חימום (Solution heat treatment), ולאחר מכן קירור מהיר (Quenching) במים קרים. תהליך זה ‘מקפיא’ את מבנה הגבישים במצב רך וגמיש. כדי לשמר מצב זה, יש לאחסן את המסמרות בטמפרטורות קפיאה (למשל, 18- מעלות צלזיוס) עד לרגע ההתקנה. לאחר ההתקנה, המסמרה מתחזקת בהדרגה בטמפרטורת החדר (תהליך המכונה age-hardening) ומגיעה לחוזקה המלא תוך מספר ימים.
- חומרים אחרים: סגסוגת B (אלומיניום 5056) משמשת בעיקר לחיבור מבני מגנזיום, בזכות התאימות האלקטרוכימית הטובה שלה. מסמרות מונל (M) נבחרות ליישומים הדורשים עמידות בטמפרטורות גבוהות, למשל באזור המנועים. מסמרות נחושת (C) משמשות ביישומים ספציפיים הדורשים מוליכות חשמלית או תכונות אחרות.
שיקול חשוב נוסף הוא מניעת קורוזיה גלוונית. כאשר מחברים שני חומרים שונים (למשל, מסמרת אלומיניום לפנל פלדה), יש לוודא תאימות או להשתמש בחומרי בידוד כמו צבעי יסוד (primer) או ציפויים מיוחדים כמו אילגון (anodizing) על המסמרה והחלקים. בחירת הציפוי והגימור תלויה בסביבת הפעולה של המכלול ובחומרים המעורבים בחיבור.
בחירת המסמרה הנכונה: שירות הנדסי ותמיכה מבית DAR Technologies
כפי שניתן לראות, בחירת המסמרה התעופתית הנכונה היא תהליך הנדסי מורכב החורג מבחירה פשוטה של קוטר ואורך. הבנה מעמיקה במטלורגיה, טיפולים תרמיים ותהליכי התקנה היא קריטית להבטחת בטיחותו ואמינותו של המוצר הסופי. כאן בא לידי ביטוי הערך המוסף שחברת DAR Technologies (דר טכנולוגיות) מספקת ללקוחותיה. עם ניסיון של למעלה מ-30 שנה באספקת רכיבי חיבור מתקדמים לתעשיות התעופה, הביטחון והאלקטרוניקה בישראל, צברנו ידע ומומחיות המאפשרים לנו לספק פתרון מלא, ולא רק מוצר מהמדף.
אנו מוסמכים לתקן האיכות המחמיר ISO 9001 ומשמשים כנציגים בלעדיים של יצרנים מובילים מארה”ב ואירופה. אחד היתרונות המרכזיים שלנו הוא היכולת לספק פתרונות במהירות, בזכות מלאי מקומי גדול ומגוון של מסמרות תעופתיות, כולל מק”טים נפוצים כמו MS20470AD2-2 למבנים פנימיים או MS20426AD2-6A ליישומים אווירודינמיים. מלאי זה מבטיח ללקוחותינו רציפות תפעולית ומצמצם את התלות בשרשראות אספקה גלובליות.
מעל לכל, אנו מבינים את החשיבות הקריטית של איכות ובקרה בתעשיות אלו. כל פריט שאנו מספקים מלווה בתיעוד מלא ומגיע עם עקיבות (traceability) מלאה עד לרמת האצווה (lot) של היצרן. עקיבות זו היא ערובה לאיכות ומספקת שקט נפשי מוחלט, בידיעה שכל רכיב במכלול עומד בתקנים המחמירים ביותר (כגון MIL-DTL ו-AS9100). בין אם אתם זקוקים לייעוץ בבחירת הסגסוגת המתאימה לפרויקט חדש, או לאספקה מיידית של מסמרה ספציפית מהמלאי, צוות המהנדסים שלנו כאן כדי לסייע. אנו מזמינים אתכם ליצור איתנו קשר לקבלת תמיכה טכנית והצעת מחיר מותאמת אישית. צרו קשר עם צוות המהנדסים שלנו עוד היום וגלו כיצד ניסיון של שלושה עשורים יכול לקדם את הפרויקט הבא שלכם.
